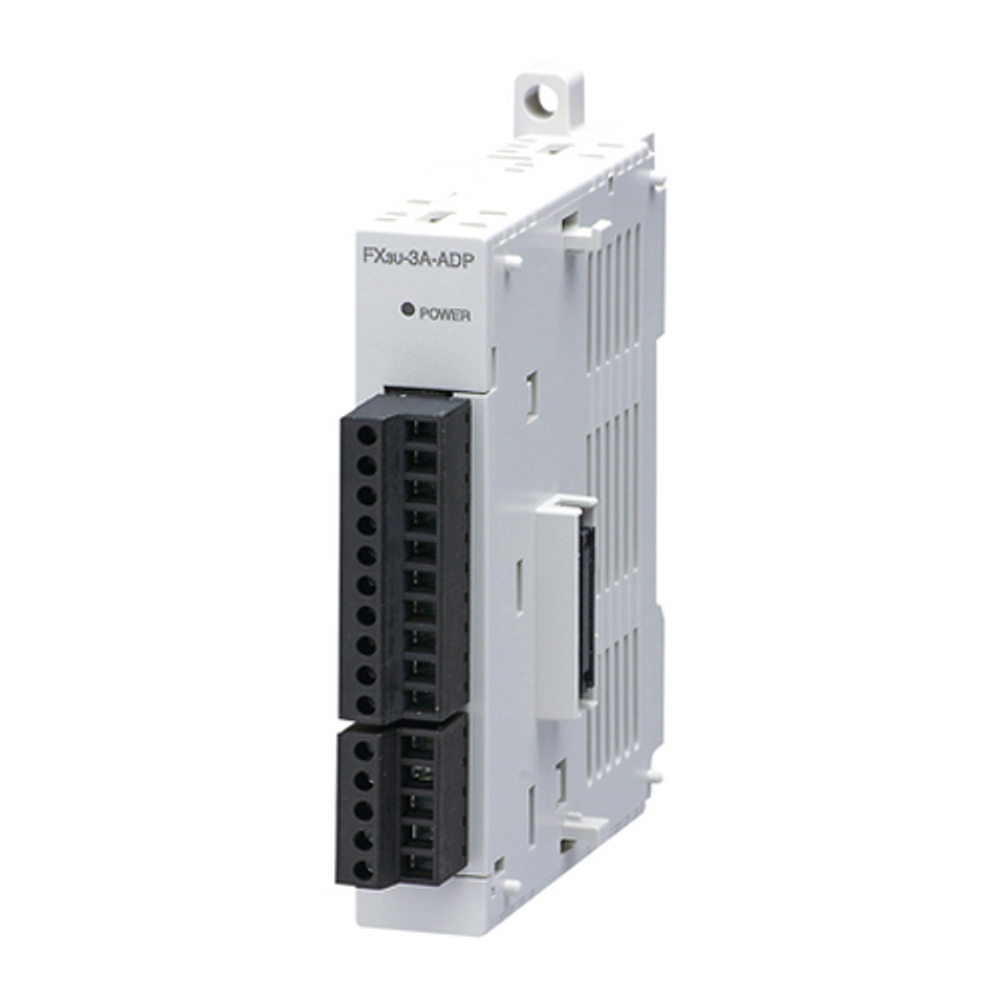

Аналоговый адаптер ввода/вывода Mitsubishi FX3U-3A-ADP

Аналоговый адаптер ввода/вывода Mitsubishi FX3U-3A-ADP

Это компактный аналоговый адаптер, предназначенный для установки непосредственно на базовый блок программируемых контроллеров серии Mitsubishi FX3U/FX3UC. В отличие от модулей расширения, он подключается к специальному разъему на левой стороне CPU, не занимая слоты для основной шины расширения.

Ключевые особенности и преимущества

1. Компактность и интеграция:

   • Место установки: Монтируется с левой стороны базового блока FX3U/FX3UC, экономя слоты для более громоздких модулей расширения.

   • Компактный размер: Имеет минимальные габариты, практически не увеличивая ширину контроллера.

2. Комбинированная аналоговая функциональность:

   • Количество каналов: 2 канала аналогового ввода и 1 канал аналогового вывода.

   • Аналоговые входы (2 канала):

     • Типы сигналов: Напряжение постоянного тока 0-10 В или ток 4-20 мА.

     • Разрешение: 12-битное (0-4095).

     • Настройка: Тип сигнала (ток/напряжение) выбирается отдельно для каждого канала с помощью перемычек на корпусе адаптера.

   • Аналоговый выход (1 канал):

     • Типы сигналов: Напряжение постоянного тока 0-10 В или ток 4-20 мА.

     • Разрешение: 12-битное (0-4095).

     • Настройка: Тип сигнала выбирается перемычкой.

3. Простота подключения и настройки:

   • Аппаратная конфигурация: Тип сигнала для каждого канала задается с помощью перемычек (джамперов) на корпусе адаптера.

   • Подключение: Для подключения внешних устройств используется съемный винтовой клеммник.

   • Программирование: Управление и считывание данных осуществляется через команды работы с регистрами специальных функций (например, FROM/TO в GX Works2).
