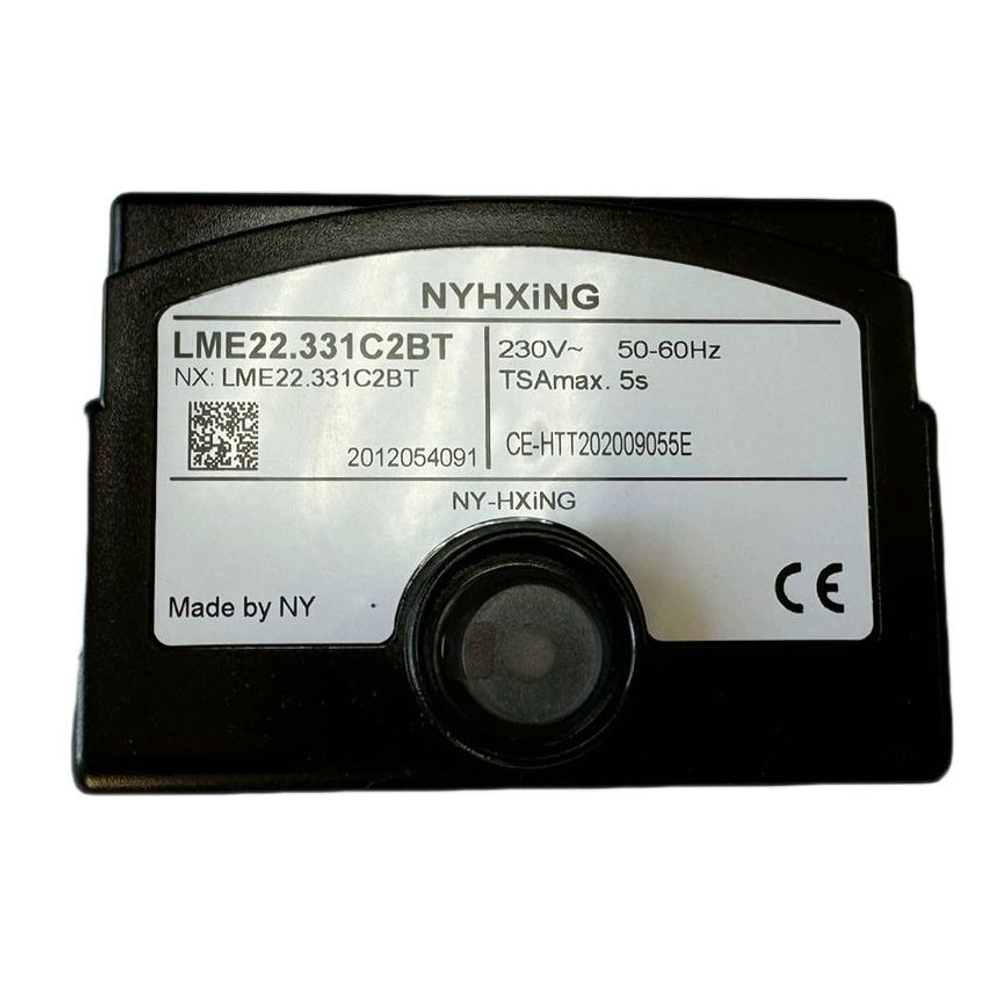

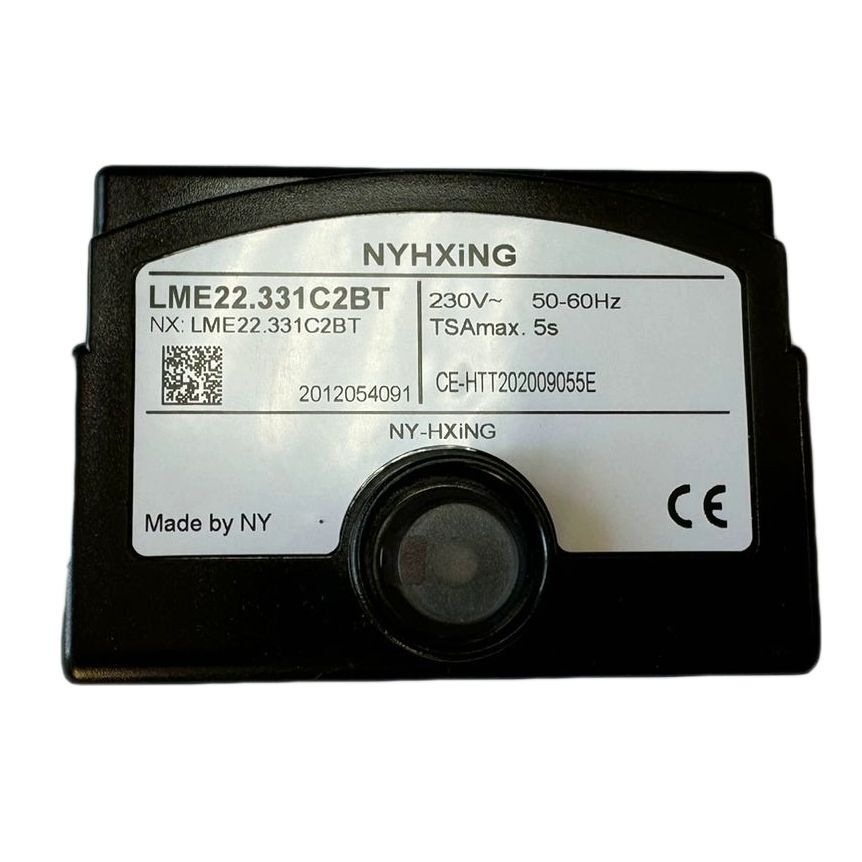

Автомат горения Siemens LME22.331C2BT (0005030201) — надёжный двухступенчатый менеджер горения для газовых горелок Baltur

Менеджер горения Siemens LME22.331C2BT, (альтернатива ИП Волынская Н.Г.) арт. 0005030201 — это специализированное микропроцессорное устройство, разработанное на базе технологий Siemens для профессионального управления и контроля двухступенчатых газовых и комбинированных горелок с наддувом в прерывистом режиме[reference:0]. Модель Siemens LME22.331C2BT предназначена для горелок малой и средней мощности (до 350 кВт), является полным аналогом LME22.331C2 и широко применяется в газовых горелках Baltur серий TBG 35, TBG 45, TBG 60, TBG 85, TBG 120, а также в других промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях (WLE) по DIN 4794[reference:1][reference:2]. Благодаря встроенному управлению сервоприводом воздушной заслонки, универсальному усилителю сигнала пламени (ионизация, УФ с AGQ3, QRC), функции контроля давления воздуха и встроенной защите от пониженного напряжения, данный блок управления является оптимальным решением для модернизации устаревших систем (LGB21.330A27, LMG21.330B27) и установки на новое котельное оборудование[reference:3].

Технические характеристики Siemens LME22.331C2BT

• Основной артикул: 0005030201, 0005030201-BT[reference:4].
• Альтернативные артикулы: 104010_2-FB[reference:5], Siemens LME22.331C2BT, LenxTi LME22.331C2BT.
• Производитель: Siemens (ОЕМ-версия для горелок Baltur).
• Напряжение питания: AC 230 В (220-240 В, допустимое отклонение -15% / +10%), 50/60 Гц[reference:6].
• Потребляемая мощность: 12 ВА (≈ 12 Вт)[reference:7][reference:8].
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40[reference:9][reference:10].
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:11][reference:12].
• Габариты (В×Ш×Г): 91×62×62 мм; вес 0.14-0.16 кг (140-160 г)[reference:13][reference:14].
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы)[reference:15].
• Наличие цоколя: нет (цоколь приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG)[reference:16].

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 30 секунд[reference:17][reference:18].
• TSA — Безопасное время розжига (предохранительное время): 3 секунды[reference:19][reference:20].
• t3 — Время перед поджигом (предзажигание): 3 секунды[reference:21].
• t3n — Время после зажигания (постзажигание, прибл.): 2,5 секунды.
• tw — Время ожидания (прибл.): 2.5 секунды.
• t11 — Время открытия исполнительного механизма (сервопривода, SA): 12 секунд (параметрируется)[reference:22].
• t12 — Время закрытия исполнительного механизма (сервопривода, SA): параметрируется.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, поддержка прогрессивного и модулируемого режимов[reference:23].
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа)[reference:24].
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок)[reference:25].
• Датчик голубого пламени QRC: для специализированных систем с предварительным смешиванием топлива.
• Сервопривод (актуатор, SA, с настраиваемым временем открытия): поддержка управления воздушной заслонкой через внешний сервопривод[reference:26].
• Контроль давления воздуха: входы для реле давления воздуха (функциональная проверка во время запуска и работы горелки).
• Контроль герметичности газовых клапанов (VPS): встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарта EN 298:2012.
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE).

Собственные артикулы и коды Siemens / OEM-производителей

• 0005030201 — основной артикул Baltur (номер для заказа)[reference:27].
• 0005030201-BT — артикул для горелок Baltur в специальном исполнении[reference:28].
• 104010_2-FB — альтернативный артикул (Oilon)[reference:29].
• LME22.331C2BT — полное наименование модели (ОЕМ-версия).
• LME22.331C2 — оригинальный артикул Siemens, полный аналог LME22.331C2BT[reference:30].
• LenxTi LME22.331C2, LenxTi LME22.331C2BT — совместимые блоки (полные аналоги для замены Siemens)[reference:31].
• Артикулы в дистрибьюторских сетях: 20 004 65 (Weinmann), 14030 (ANKAS), 65320023 (Elco).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME22.331C2BT, 0005030201 (российская альтернатива).
• LenxTi (Китай): LME22.331C2, LME22.331C2BT (полный аналог)[reference:32].
• Weishaupt (Вайсхаупт), Riello (Риелло), Ecoflam (Экофлам), Oilon (Ойлон), Elco (Элько), Giersch (Гирш), CIB Unigas (ЧИБ Унигас): OEM-блоки на замену LME22.331C2BT (при проверке совместимости).
• Другие распространённые артикулы: 20 004 65 (Weinmann), 65320023 (Elco), 36106030 (Oilon).
• Примечание: Модель LME22.331C2BT является полным аналогом Siemens LME22.331C2 и может использоваться в горелках Weishaupt, Riello, Ecoflam, Elco, Oilon, Giersch, CIB Unigas.

Заменяемые модели (модернизация)

Контроллер Siemens LME22.331C2BT используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LME22.331C2 — прямая замена (идентичный корпус, аналогичная корзина/клеммник, полный аналог)[reference:33].
• LME22.331A2 — предыдущая версия, заменена на LME22.331C2BT (с улучшенной прошивкой и расширенной диагностикой).
• LGB21.330A27, LMG21.330B27, LGB22.330A27 — при модернизации старых систем[reference:34].
• Riello 525SE, 557SE, 566SE, 568SE — возможна замена, но требуется согласование с производителем горелки.

Конструкция корпуса LME... идентична автоматам серий LGB и LMG, что обеспечивает взаимозаменяемость и упрощает модернизацию без переделки электропроводки. При замене блоков LGB/LMG на LME с использованием УФ-датчика QRA необходимо заменить вспомогательное устройство AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27.

Ключевые особенности оригинального автомата Siemens LME22.331C2BT

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Управление сервоприводом воздушной заслонки (SA, actuator): Поддержка подключения сервопривода для точного управления воздушной заслонкой. Настраиваемое время открытия и закрытия заслонки (t11, t12) позволяет оптимально настроить соотношение топливо-воздух, снизить выбросы и повысить энергоэффективность[reference:35].
• Прерывистый режим с управляемым перезапуском каждые 24 часа (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298[reference:36].
• Контроль давления воздуха (air pressure supervision): Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки. Это предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 175 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В)[reference:37].
• Многоцветная светодиодная индикация (LED multicolor indication) и диагностика: На лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом (зелёный, жёлтый, красный) для отображения состояния и кодов ошибок. Информация о неисправности считывается по "flash code" (миганиям), что упрощает диагностику и сокращает время поиска неисправности.
• Диагностика и интерфейс: Гнездо на кнопке сброса для подключения адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET[reference:38]. Визуальная диагностика мигающими светодиодными сообщениями (flash codes).
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298, EN 676)[reference:39].
• Электронный усилитель сигнала пламени (flame signal amplifier): Встроенный усилитель для стабильной работы с ионизационным электродом, УФ-датчиками QRA (с AGQ3.xA27) и датчиками голубого пламени QRC. Обеспечивает высокую чувствительность и надёжное детектирование слабых сигналов пламени.
• Ограничение количества повторных попыток пуска (limitation of repetitions): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком (цоколь приобретается отдельно, совместим с корзиной от LGB/LMG).

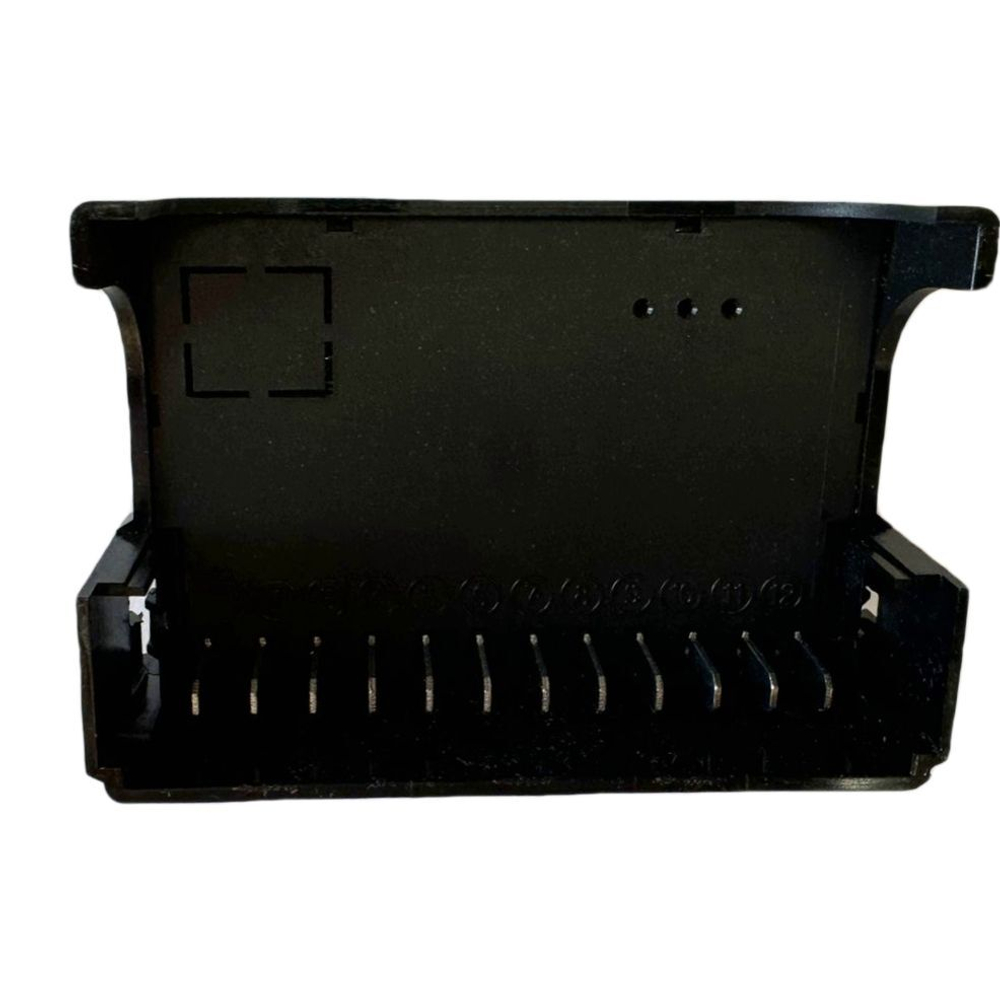

• Конструкция «встраиваемая корзина» (plug-in design): Съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: Соответствует стандартам EN 298 (газовые горелки) и EN 676 (газовые наддувные горелки)[reference:40]. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия).
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Расширенный рабочий диапазон температур: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Гарантийный срок: 1 год (в зависимости от поставщика).

Области применения, оригинальное оборудование Siemens / Baltur

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми и комбинированными горелками малой и средней мощности (до 350 кВт).
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Газовые горелки с принудительной подачей воздуха, с 1-ступенчатым или 2-ступенчатым управлением.
• Горелки Baltur: серии TBG 35, TBG 45, TBG 60, TBG 85, TBG 120, TBG 150, а также другие модели горелок Baltur с двухступенчатым управлением[reference:41].
• Горелки Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch, CIB Unigas (при проверке совместимости).
• Модернизация устаревших систем управления LME22.331C2, LGB21.330A27, LMG21.330B27, LGB22.330A27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens / Baltur

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода, УФ-датчика QRA или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме (в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LME22.331C2, LGB21.330A27, LMG21.330B27): Замену блоков LME22.331C2, LGB21.330A27, LMG21.330B27, LGB22.330A27 на Siemens LME22.331C2BT производить по согласованию с производителем горелки. При использовании УФ-датчика QRA требуется дополнительное устройство AGQ3.1A27 или AGQ3.2A27. В остальных случаях замена является прямой (pin-to-pin).
• Совместимость с датчиками пламени (ионизация, УФ, QRC): Для контроля пламени в газовых горелках используйте ионизационный электрод или УФ-датчик QRA2 / QRA4 / QRA10 (с AGQ3.xA27). Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистор QRB.
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes) на лицевой панели, расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. 0005030201) или совместимый аналог (LenxTi LME22.331C2, ИП Волынская Н.Г.).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига (клемма 21) — 2 А. Выход двигателя горелки (клемма 1) — 2 А. Выходы клапанов (клеммы 11, 12) — 2 А каждый (суммарно не более 3 А). Выход аварийного сигнала (клемма 6) — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LME22.331C2BT. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens / Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
