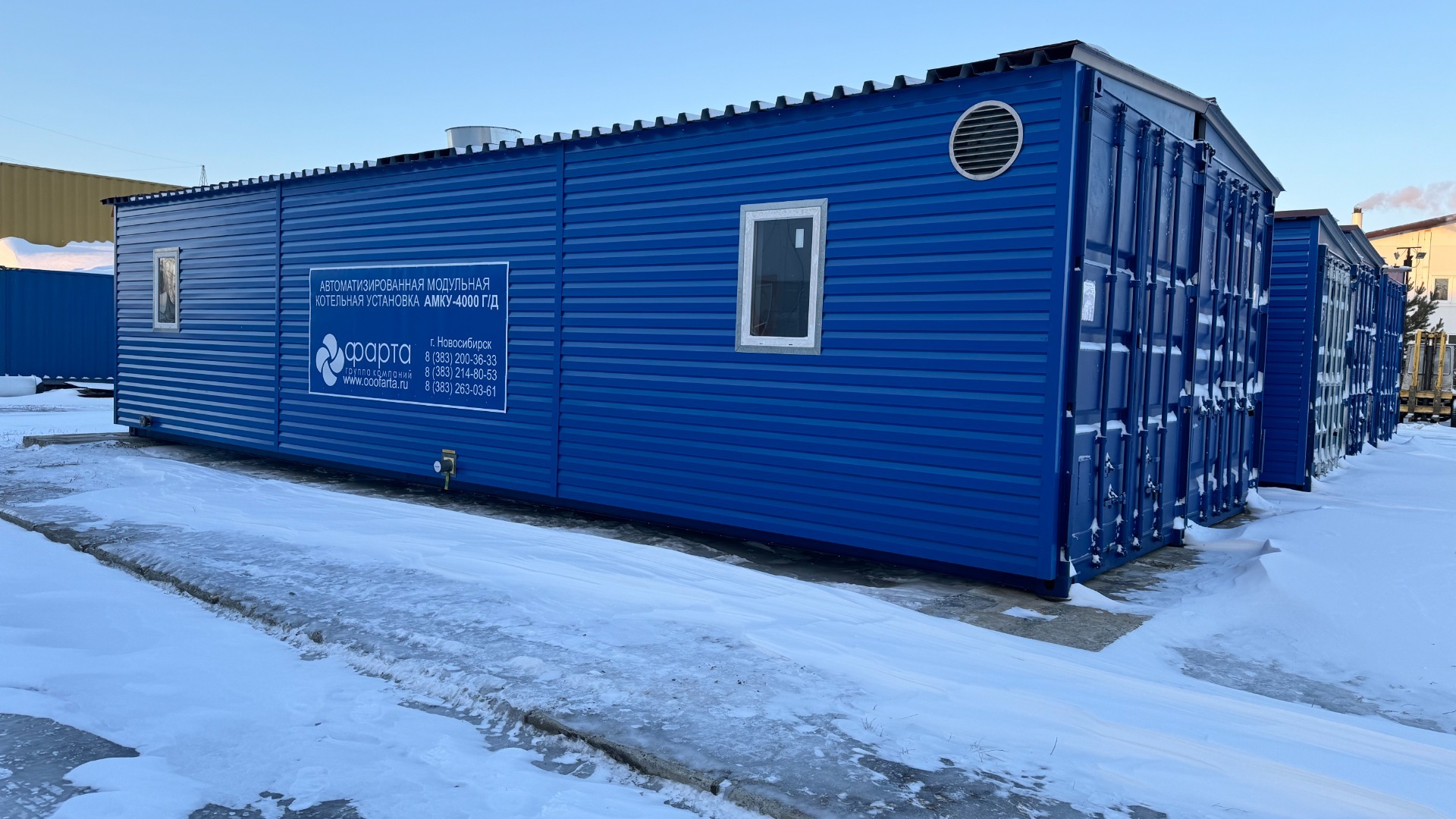

Модульная котельная установка на газе с резервом на дизельном топливе мощностью 4000 кВт 4 МВт (АМКУ-4000.2Г/Д) — автоматизированная блочно-модульная котельная FARTA полной заводской готовности

Автоматизированная модульная котельная установка FARTA АМКУ-4000.2Г/Д — это готовое к подключению решение для теплоснабжения, работающее на природном газе, основное топливо, с автоматическим резервом на дизельном топливе. Модель АМКУ-4000.2Г/Д имеет тепловую мощность 4000 кВт (4 МВт) и собирается в заводских условиях в теплоизолированных блок-модулях, что исключает длительное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения жилых, общественных и промышленных объектов, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-4000.2Г/Д

• Тепловая мощность номинальная: 4000 кВт (4 МВт).
• Основное оборудование: 2 водогрейных стальных котла ФАРТА КВа-2,0 ЛЖ/ГН мощностью 2000 кВт каждый.
• Горелки: 2 комбинированные горелки ФАРТА ГФК-3000, газ/дизель.
• Газоредукционная установка: с двумя линиями редуцирования и коммерческим узлом учета газа.
• Теплообменники: 2 пластинчатых теплообменника на отопление мощностью 2000 кВт каждый.
• Расходный бак для дизельного топлива: V = 1 м³.
• Система химической водоподготовки ХВО: полная подготовка и дозирование реагентов.
• Система подпитки: котлового и сетевого контуров.
• Насосное оборудование: LEO/CNP – 5 шт.
• Система дымоудаления: 2 теплоизолированные дымовые трубы диаметром 400 мм высотой 9 м.
• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация.
• Система безопасности: автоматическое пожаротушение «Буран», контроль загазованности, охранная и пожарная сигнализация.
• Узлы учета: расхода электроэнергии, исходной воды, жидкого топлива и газа.
• Габариты одного блок-модуля: Длина 12,4 м, ширина 2,7 м, высота 3,0 м, масса до 24 тонн.
• Количество блок-модулей: 2 шт.
• Давление газа на входе в котельную: 10 кПа по данным для аналогичных котельных.
• Расход газа максимальный: 643 нм³/ч.
• Температурный режим теплоснабжения: 95–70 °С.
• КПД котлов: не менее 94%.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Эксплуатация: без постоянного присутствия персонала.
• Гарантийный срок: уточняйте у производителя.

Расшифровка обозначения АМКУ-4000.2Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 4000 — Номинальная тепловая мощность в кВт.
• .2 — Количество установленных котлов: два котла по 2000 кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-4000 Г/Д.
• Аналог однотопливной версии, газ без дизеля: АМКУ-4000 Г.
• Аналоги от других производителей: УМК-4000, газодизельная котельная Teploros H 4 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

• Полная заводская готовность: Котельная изготавливается и полностью комплектуется в заводских условиях. На площадку заказчика прибывают уже готовые блок-модули с установленным оборудованием. Место установки — отдельно стоящий фундамент.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога автоматика срабатывает и переключает котельную на резервное дизельное топливо, время переключения обычно составляет от 30 до 180 секунд. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку сетевого и котлового контуров, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема обеспечивает защиту от перебоев с газом, делает систему независимой от аварий в газораспределительной сети и гарантирует бесперебойную работу.
• Экономическая эффективность: Возможность использовать более дешевое топливо в зависимости от рыночной ситуации и страхование от простоев производства при авариях на газовых магистралях.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска, так как отпадает необходимость в длительном строительстве на месте.
• Мобильность: Блок-модули легко транспортируются автомобильным или железнодорожным транспортом в стандартных габаритах, подходят для быстрой доставки в любую точку.
• Полная автоматизация и диспетчеризация: Управление на базе микропроцессорного контроллера Mitsubishi FX и тактильной панели Weintek, автоматический контроль загазованности, система охранной и пожарной сигнализации, а также автоматическое пожаротушение. Все режимы работы контролируются удаленно через GSM.
• Минимум бюрократии: Как изделие полной заводской готовности, для АМКУ не требуется разрабатывать проектную документацию — достаточно проекта привязки и паспорта модульной котельной с разрешительной документацией.
• Надежное тепломеханическое оборудование: В составе используются стальные водогрейные котлы FARTA и комбинированные горелки FARTA ГФК-3000, обеспечивающие высокий КПД и стабильную работу на обоих видах топлива.
• Полная комплектация «под ключ»: Котельная оснащена всем необходимым: системами ХВО, насосными группами, запорно-регулирующей арматурой, теплоизоляцией, узлами учета и противопожарными системами. Полный перечень документации прилагается.
• Без постоянного персонала: Все процессы полностью автоматизированы, котельная не требует постоянного присутствия обслуживающего персонала.

Области применения

• Теплоснабжение жилых микрорайонов, многоквартирных домов и коттеджных поселков.
• Обеспечение теплом и ГВС общественных зданий: школы, больницы, детские сады, административные здания.
• Промышленные объекты: заводы, фабрики, производственные цеха, складские комплексы.
• В качестве основного источника там, где нет централизованного газоснабжения, но есть возможность его подвести.
• Как резервный или аварийный источник тепла для объектов, критически важных к бесперебойному теплоснабжению.

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, установка на фундамент.
• Монтаж: Монтаж заключается в установке готовых блок-модулей на подготовленное основание и подключении к внешним сетям: подача газа, электричество, система отопления и ГВС, дымоходы.
• Пусконаладка: После монтажа проводятся пуско-наладочные работы, включающие проверку автоматики, настройку параметров работы котлов, тестирование систем безопасности и переключения топлива.
• Обслуживание: Котельная может обслуживаться либо собственной службой заказчика, либо по договору со специализированной организацией, имеющей допуск. Для этого прилагается полный пакет документации.
• Разрешение на ввод в эксплуатацию: Для ввода котельной в эксплуатацию заказчик обращается в орган, выдавший разрешение на строительство, с заявлением о выдаче разрешения на ввод объекта.
• Документация: С котельной поставляется полный пакет: технический паспорт, руководство по эксплуатации, сертификаты соответствия, разрешение Ростехнадзора, заключение экспертизы промышленной безопасности и прочая документация.
• Специальное указание: Данная котельная является сложным техническим объектом. Для безопасной эксплуатации необходимо строго соблюдать график технического обслуживания оборудования, особенно систем безопасности и контроля загазованности.
