Модульная котельная блочная, мобильная, передвижная
Данная котельная в наличии, но если Вам нужна котельная которая не подходит под наш нормальны ряд продукции, Вы можете заказать котельные мощностью от 100 квт до 40 мвт под заказ. Большой склад готовых котельных, в меню выберите модульные котельные и выбирайте котельные из наличия на складе. Если котельная Вам нужна на сезон, вы можете выбрать раздел аренда модульных котельных и выбрать интересующий вариант. Присылайте заявку, наши специалисты помогут подобрать оборудование, проверить решение проектировщиков и приобрести оборудование под ключ с минимальными затратами.

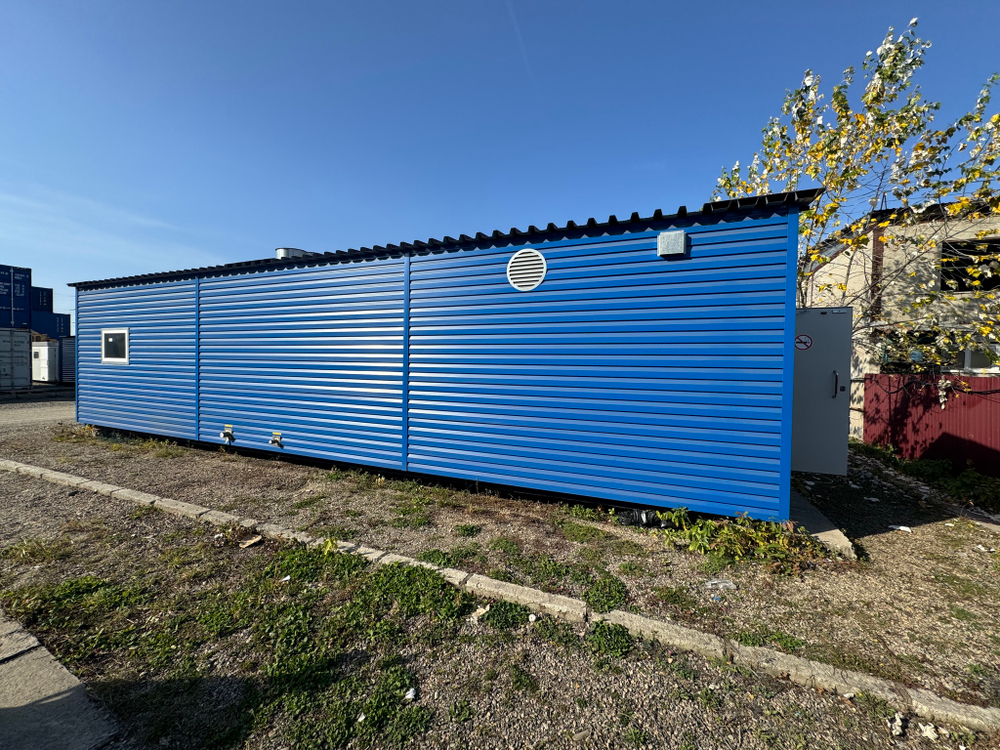

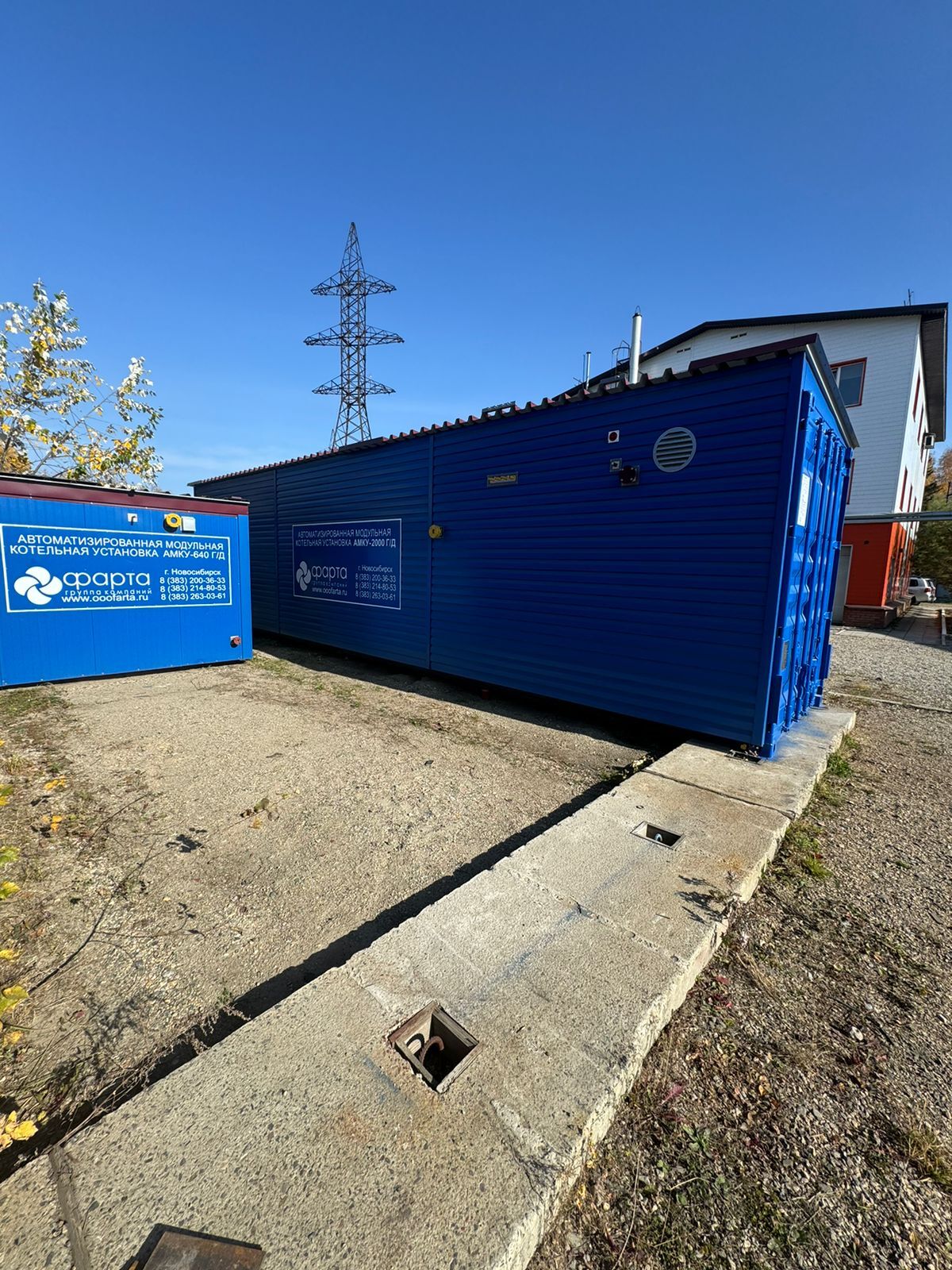

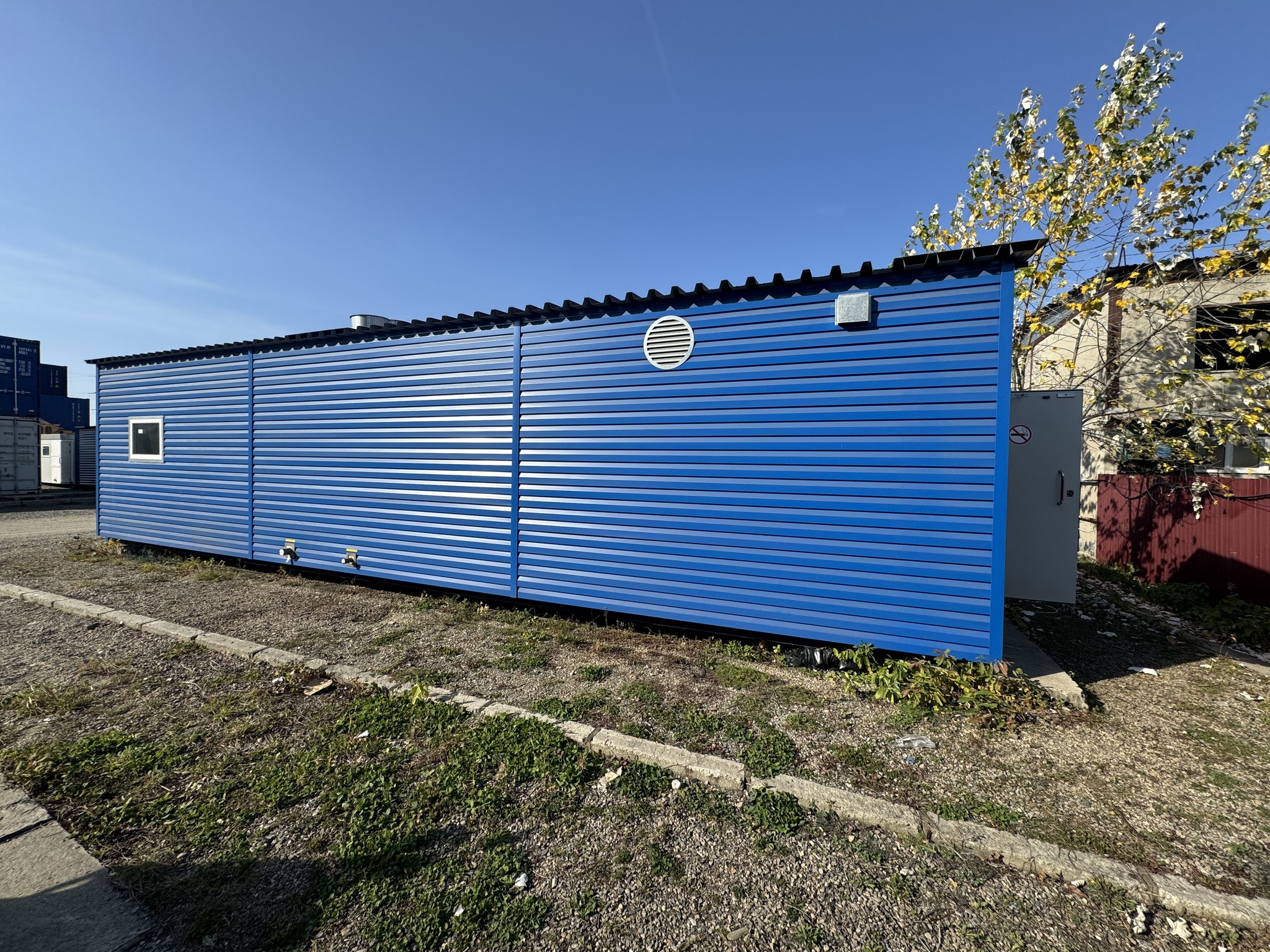

Автоматизированная модульная котельная установка на природном газе с резервом на дизельном топливе мощностью 2000 кВт (далее АМКУ-2000 Г/Д) в наличии на складе в городе Новосибирск. СКАЧАТЬ ПАСПОРТ.
Комплект поставки (Исполнение 1) АМКУ-2000 Г/Д:
|

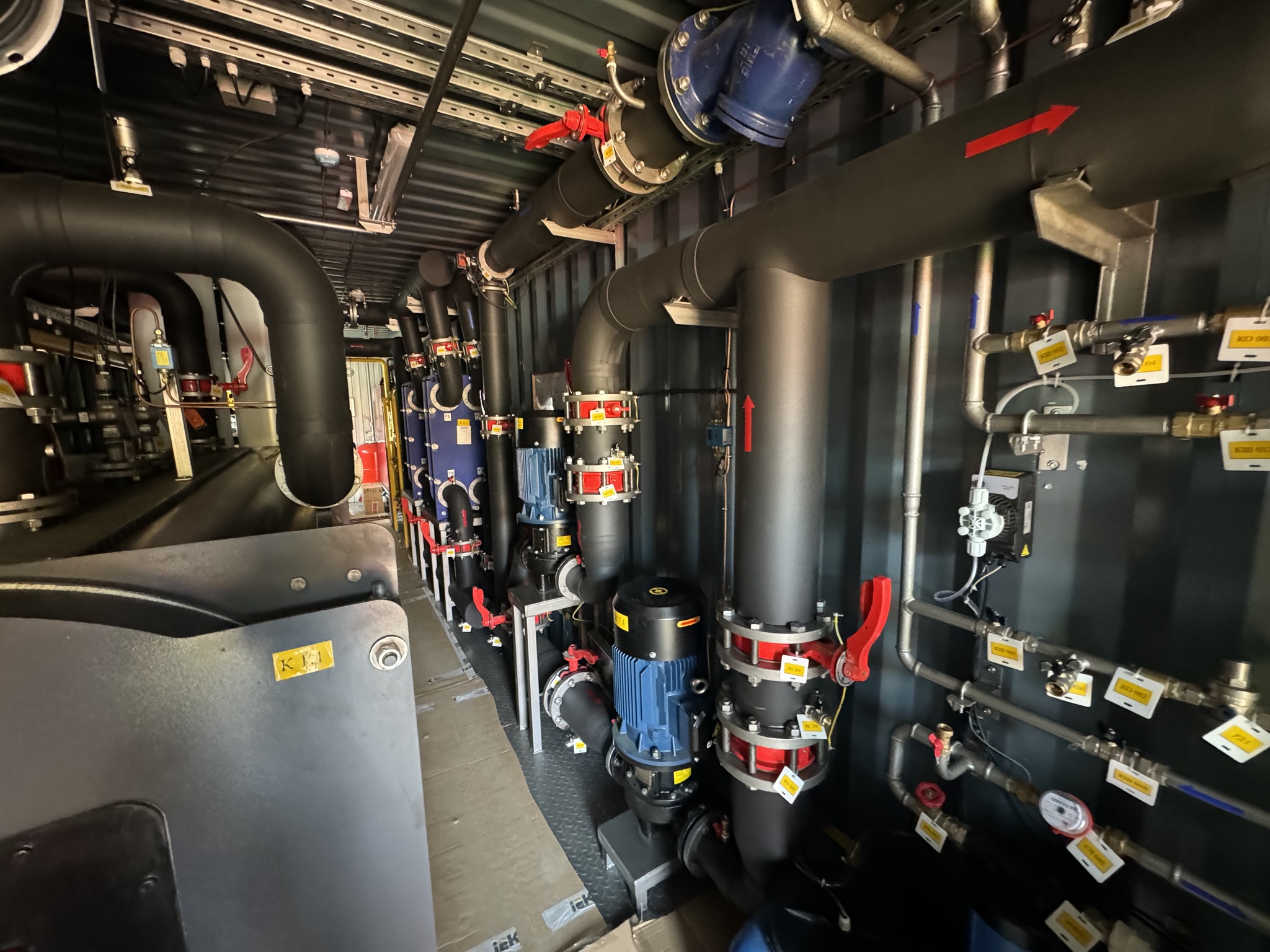

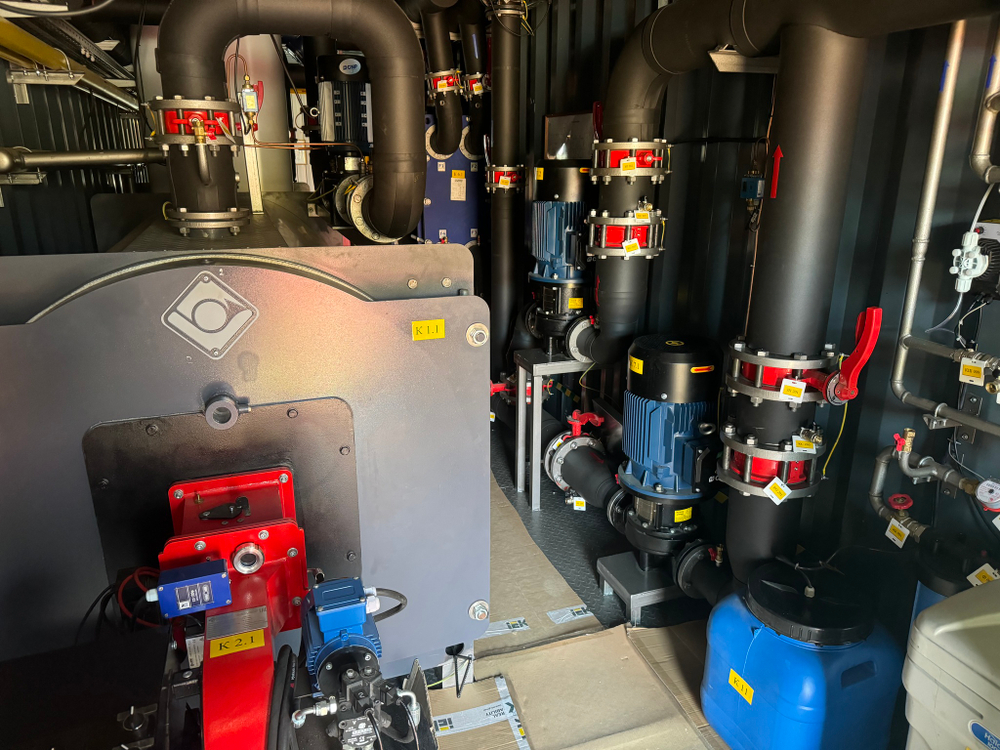

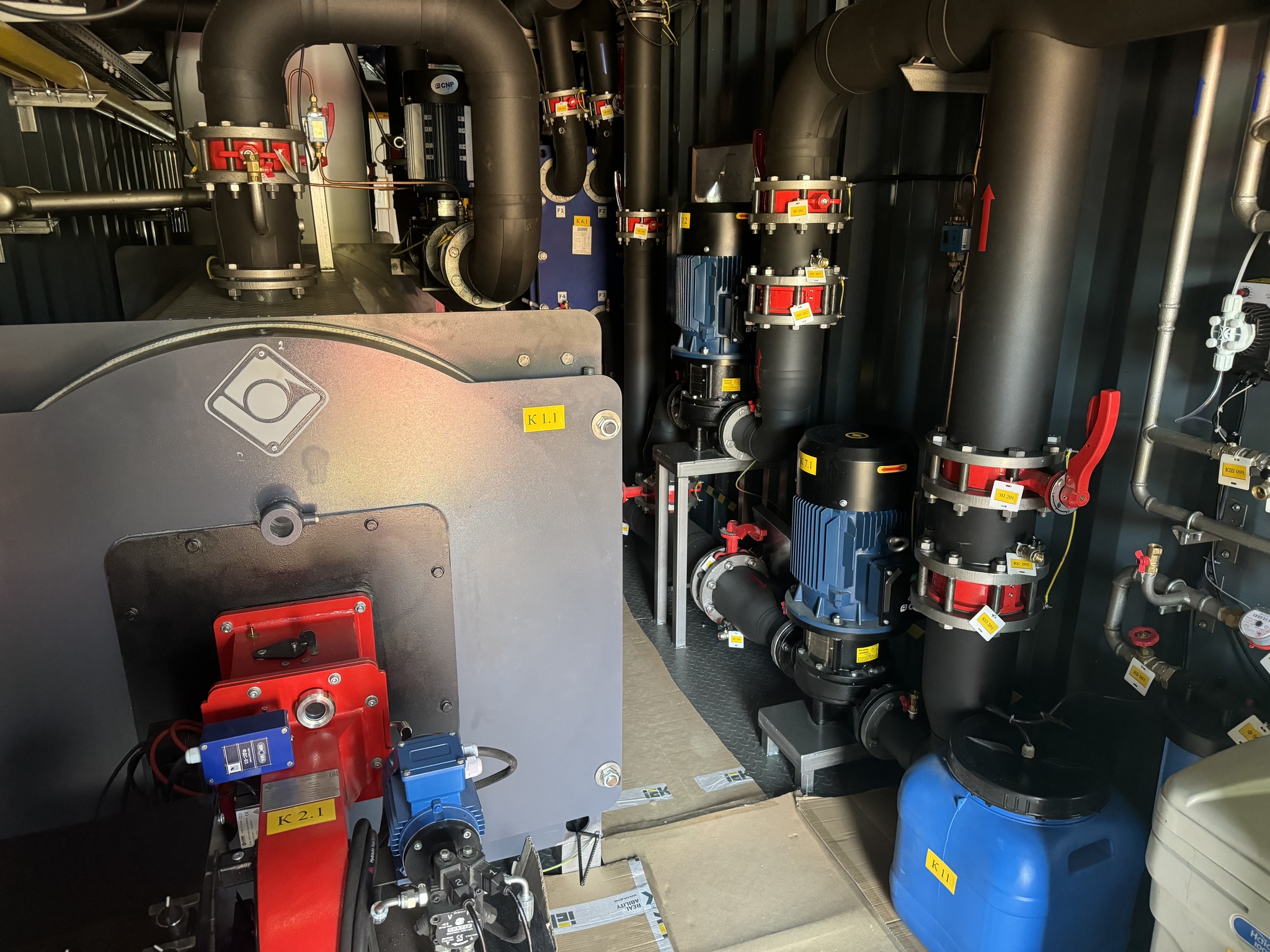

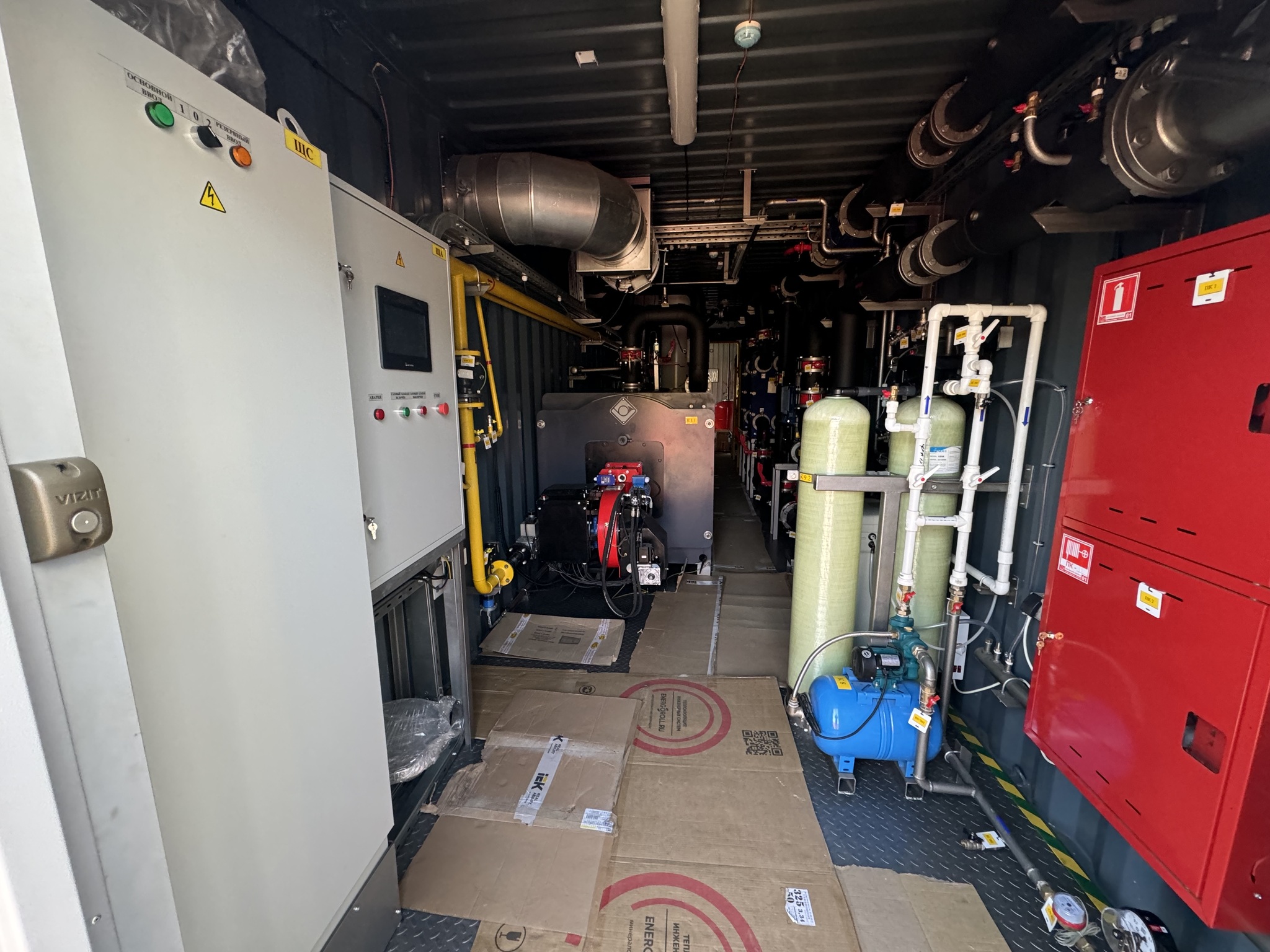

- модуль теплоизолированный (Д-12,4м, Ш-2,7м, В-3,0м, масса не более 19 тонн) – 1 шт., - котёл стальной ФАРТА КВа-1,0 Гн/ЛЖ – 2 шт., - горелка комбинированная ГФК-1770 – 2 шт., - теплообменники пласт. на отопление 1000 кВт – 2 шт., - газоредукционная установка с двумя линиями редуцирования и коммерческим узлом учета газа, - система внутреннего газоснабжения, - трубы дымовые, теплоизол. D-350 мм, Н-9 м – 2 шт., - системы подготовки и подачи дизельного топлива, - бак расширительный мембранный Wester – 1 шт., - система подготовки воды дуплекс Penta – 1 шт., - бак запаса химочищенной воды 1 м3 – 1 шт., - станция подпитки теплоносителя Aquajet – 1шт., - станция дозирования химреагента – 1 шт., - узлы учёта: газа, электроэнергии, исходной воды и ДТ, |
- запорно-регулирующая арматура, - насосное оборудование СNP/LEO – 5 шт., - теплоизоляция трубопроводов К-flex, - автоматические средства пожаротушения типа «Буран», - система приточной и вытяжной вентиляции, - блок охранной и пожарной сигнализации, - система контроля загазованности котельной, - система контроля доступа и диспетчеризации, - выносной диспетчерский пульт свет. и звук. сигнал-ции, - средства КИП и А, - шкаф управления и представления информации на базе тактильной панели Weintek, микропроцессорного контроллера Mitsubishi FX и блока GSM-связи Modem MAM 106, - шкаф с пожарным гидрантом и рукавами, - огнетушитель, аптечка, стремянка. |
|
Документация: 1. Технический паспорт АМКУ «FARTA». 2. Руководство по эксплуатации АМКУ «FARTA» 3. Декларация о соответствии ТР ТС и экспертиза промышленной безопасности. |
|
Основные технические характеристики:
|
Геометрические размеры АМКУ-2000 Г/Д, мм |
12200 х 2750, высота сооружения: 3200 |
|
Масса общая не более, тонн |
АМКУ-2000 Г/Д – 17 тонн. |
|
Режим работы |
Круглогодичный, круглосуточный |
|
Тепловая мощность системы отопления, кВт |
2000 |
|
Тепловая мощность системы ГВС, кВт |
|
|
Макс. давление на вводе газопровода в котельную, бар Мин. давление на вводе газопровода в котельную, бар |
6 0,2 |
|
Расчетная электрическая нагрузка, кВт |
16 |
|
Максимальный расход природного газа, м3/час |
240 |
|
Максимальный расход дизельного топлива, кг3/час |
172 |
|
Сейсмичность района, баллы |
9 |
|
Абсолютная максимальная/минимальная температура воздуха, гр. С. |
+38 / -60 |
Более подробные технические характеристики см. в Каталоге АМКУ FARTA 2011.1.
Функциональные характеристики:
АМКУ-2000 Г/Д обеспечивает эксплуатацию без постоянного присутствия персонала, в том числе:
- погодозависимое (автоматическое) управление котлами и температурным режимом в сети отопления,
- автоматическое поддержание температуры в модулях не ниже +5 0С и не выше +40 0С.
- автоматическую подпитку котлового и сетевого контуров.
- представление и хранение информации, сигнализацию и управление посредством тактильной панели,
- контроль, управление, противоаварийные защиты и блокировки технологического оборудования,
- диспетчеризацию посредством GSM-связи,
- коммерческий учёт: топлива, эл. энергии, холодной воды, тепловой энергии.
Гарантийные обязательства:
- на программное обеспечение – без ограничения срока, на котельную - 2 года.
Преимущества модульных котельных "FARTA"
1.Отсутствие необходимости у Заказчика в собственном высококвалифицированном персонале для обслуживания котельной и проведения ремонтных работ.
Наиболее важные функции в составе комплексной системы управления, позволяющие с малыми затратами обслуживать автоматизированные модульные котельные установки "FARTA":
- систематизация и обработка информации;
- диагностика оборудования и событий;
- контроль за штатными и нештатными ситуациями;
- блокировка и защита оборудования и узлов;
- диспетчеризация и связь на базе GSM-связи с оперативными мобильными дежурными и стационарным диспетчерским пультом обслуживающей организации.
2.Возможность параллельного подключения модульных котельных установок "FARTA" к тепловым сетям.
3.Высокая надежность модульных котельных установок "FARTA" за счет:
- качественных материалов, оборудования и средств автоматизации;
- простых, проверенных практикой и испытанных временем решений;
- тщательных заводских испытаний оборудования, узлов и выполнения технологических требований;
- раннего диагностирования оборудования, штатных и нештатных ситуаций программными средствами в режиме реального времени.
4.Упрощенная процедура согласований, разного рода экспертиз, и разрешений, сдачи объекта завершенного строительством, сдачи объекта в эксплуатацию за счет наличия в комплекте поставки:
- технического паспорта на модульной котельной "FARTA";
- руководства по эксплуатации модульной котельной "FARTA";
- сертификата соответствия продукции нормативным документам для модульной котельной "FARTA";
- разрешения Федеральной службы по экологическому, технологическому и атомному надзору на применение модульной котельной "FARTA";
- комплекта исполнительной документации со стороны Исполнителя;
- руководства по транспортировке, монтажным работам, пусконаладочным работам и режимным испытаниям.
5. Затраты времени на проведение монтажных работ на объекте при соблюдении требований, изложенных в инструкциях:
- модульная котельная "FARTA" исполнения 1 (1 блок) – один рабочий день;
- модульная котельная "FARTA" исполнения 2 (2 блока) – четыре рабочих дня;
- модульная котельная "FARTA" исполнения 3 (5 и более блоков) – в зависимости от количества блоков, в среднем два рабочих дня на один блок.
Затраты времени на проведение пусконаладочных работ и проверку соответствия техническому заданию Заказчика:
- модульная котельная "FARTA" исполнения 1 (1 блок) – один рабочий день;
- модульная котельная "FARTA" исполнения 2 (2 блока) – два рабочих дня;
- модульная котельная "FARTA" исполнения 3 (5 и более блоков) – не более пяти рабочих дней.
Затраты времени на режимные и комплексные испытания (обязательные 72 часа):
- модульная котельная "FARTA" исполнения 1 и 2 – не более 80 часов;
- модульная котельная "FARTA" исполнения 3 (5 и более блоков) – не более 100 часов.
