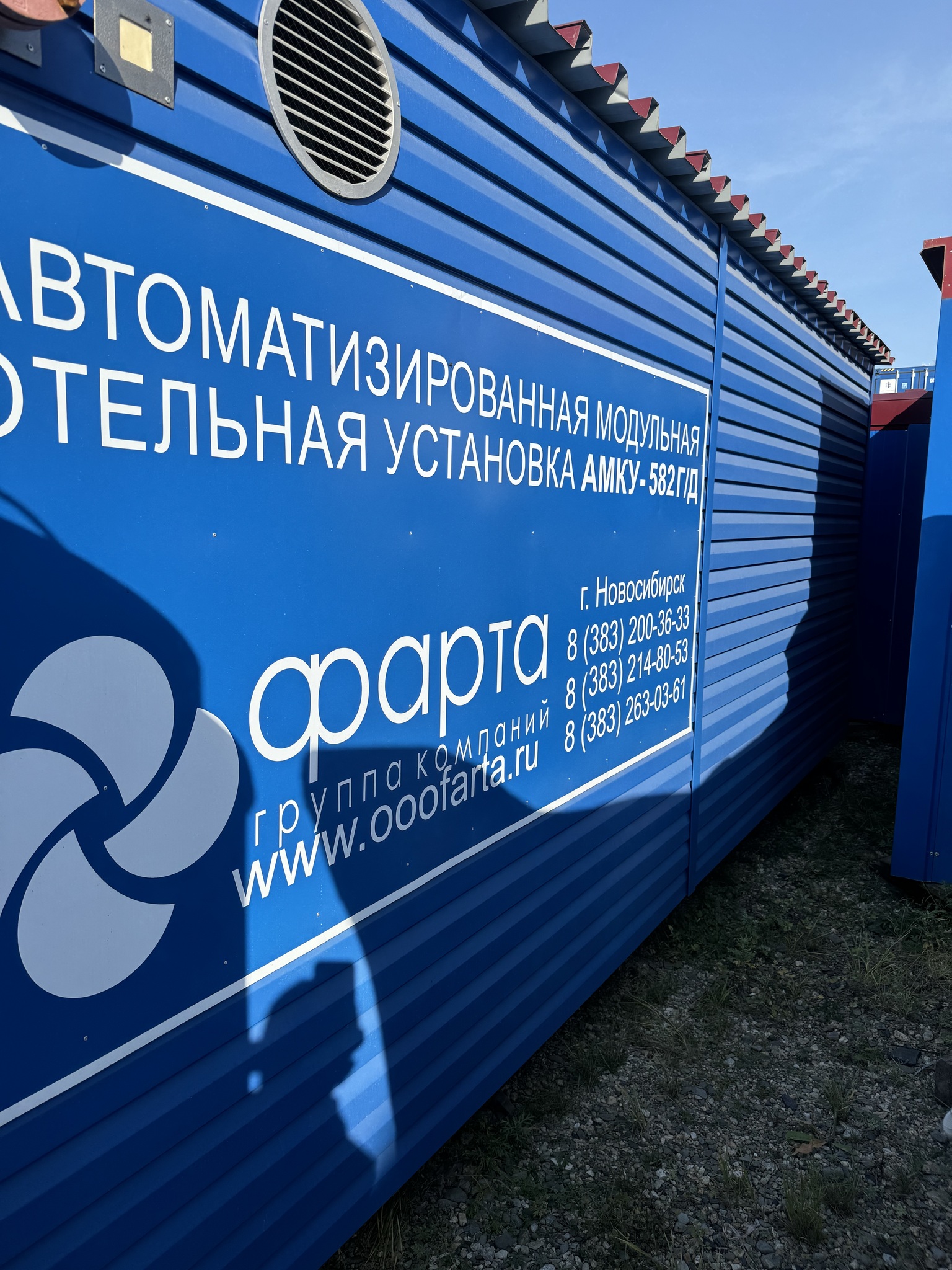

Автоматизированная модульная котельная установка на природном газе с резервом на дизельном топливе мощностью 582 кВт (АМКУ-582 Г/Д) — блочно-модульная котельная FARTA полной заводской готовности для объектов малой и средней мощности

Автоматизированная модульная котельная установка FARTA АМКУ-582 Г/Д — это компактное готовое к подключению решение для теплоснабжения, работающее на природном газе, основное топливо, с автоматическим резервом на дизельном топливе. Модель АМКУ-582 Г/Д имеет тепловую мощность 582 кВт (0,582 МВт) и собирается в заводских условиях в одном теплоизолированном блок-модуле, что исключает длительное строительство на площадке заказчика. Котельная предназначена для использования в качестве основного или резервного источника теплоснабжения жилых, общественных и небольших промышленных объектов, обеспечивая отопление, вентиляцию и горячее водоснабжение (ГВС) даже при перебоях с подачей газа.

Технические характеристики модульной котельной АМКУ-582 Г/Д

• Тепловая мощность номинальная: 582 кВт (0,582 МВт).

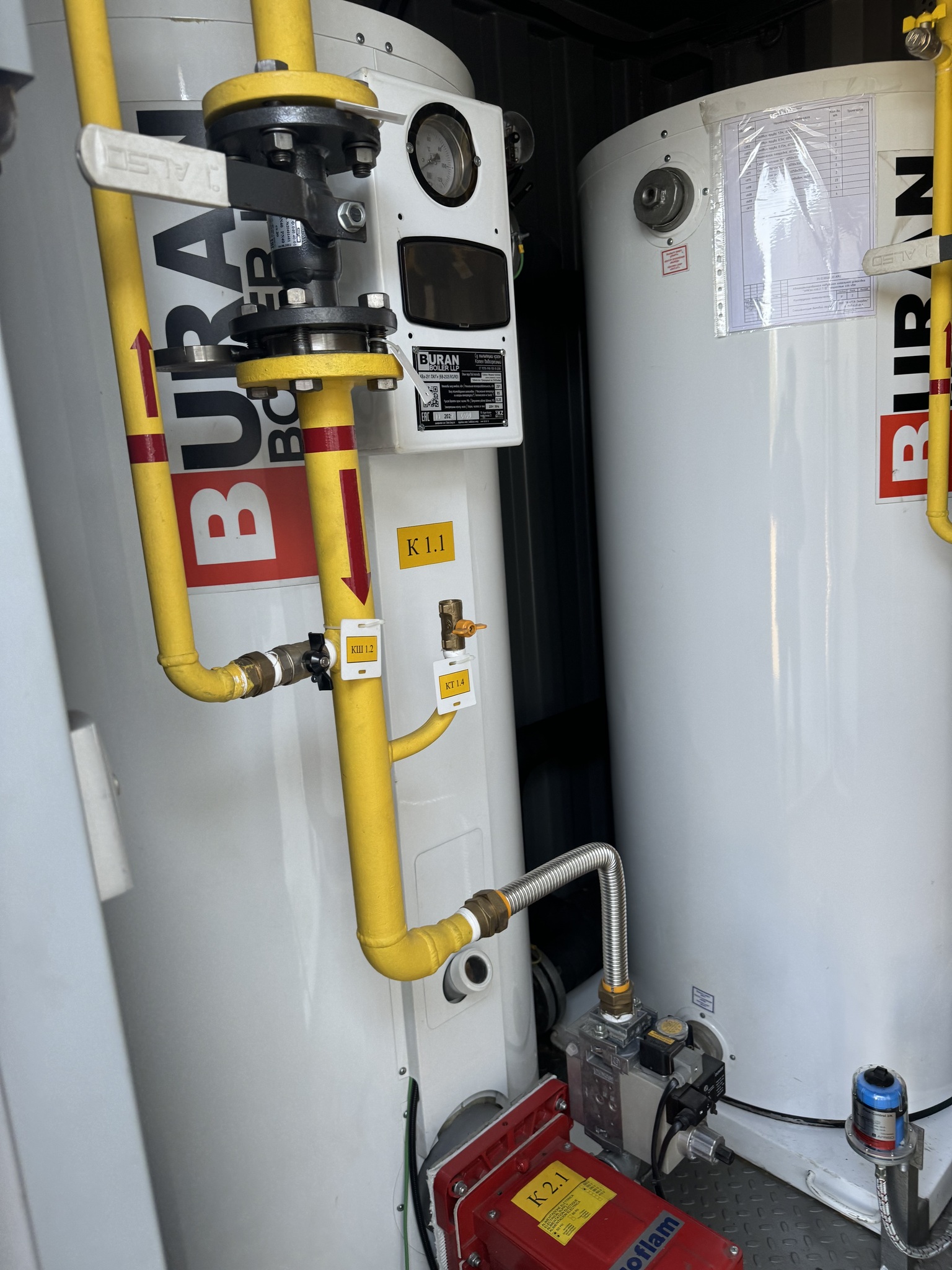

• Основное оборудование: 1 водогрейный стальной котел FARTA КВа-0,6 ЛЖ/ГН мощностью 582 кВт.
• Горелка: 1 комбинированная горелка FARTA ГФК-600, газ/дизель, с плавным розжигом, модулируемым управлением.
• Газоредукционная установка: с одной линией редуцирования, коммерческий узел учета газа.

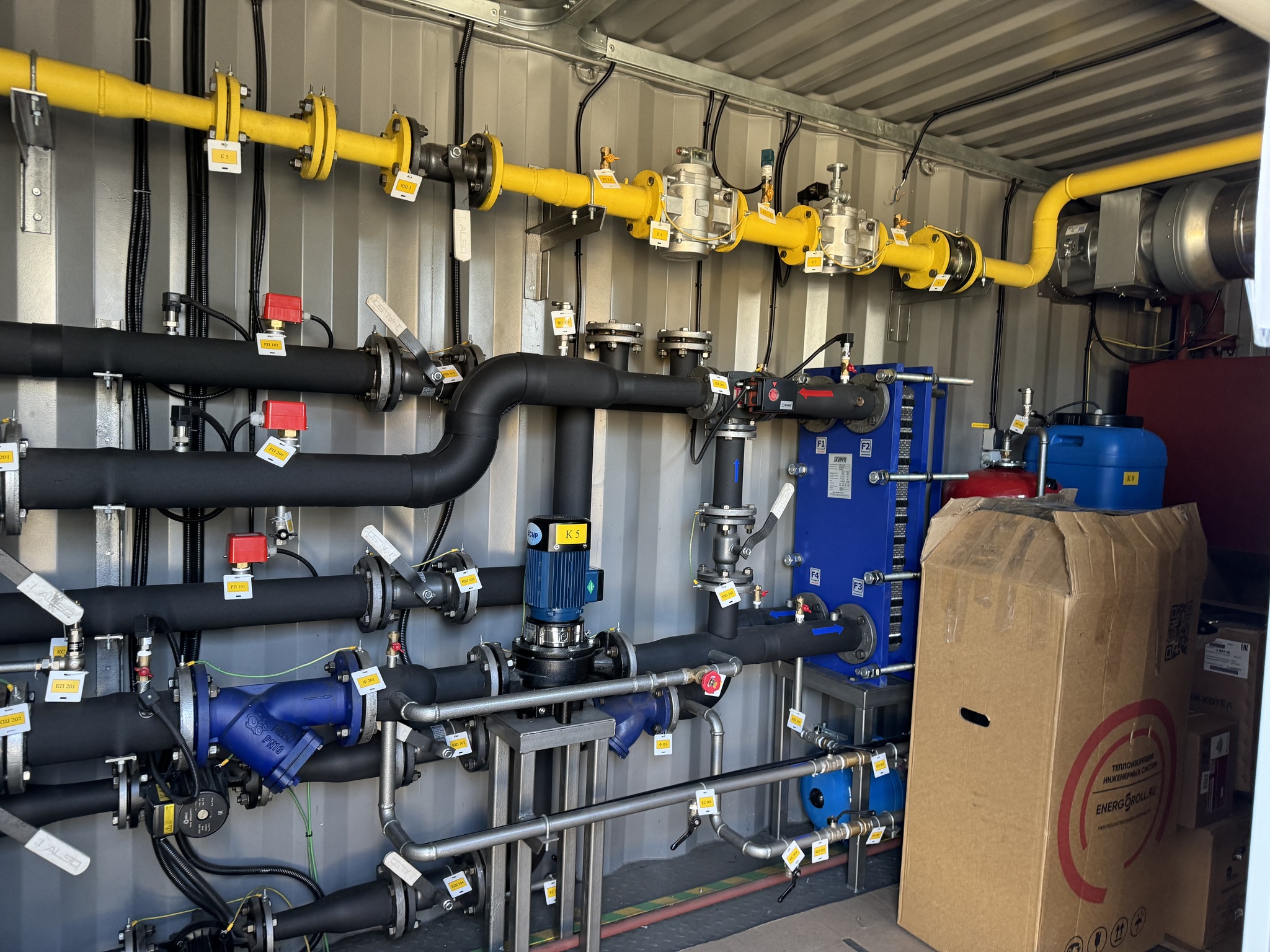

• Теплообменник: 1 пластинчатый теплообменник на отопление мощностью 582 кВт, возможно выделение второго контура для ГВС.
• Расходный бак для дизельного топлива: V = 0,3 м³, с возможностью увеличения по требованию заказчика.
• Система химической водоподготовки ХВО: полная подготовка, умягчение, дозирование реагентов.
• Система подпитки: котлового и сетевого контуров с автоматическим поддержанием давления.
• Насосное оборудование: LEO/CNP – 3-4 шт, включая сетевой насос, подпиточный и рециркуляционный насос.
• Система дымоудаления: 1 теплоизолированная дымовая труба из нержавеющей стали диаметром 250 мм высотой 8 м.

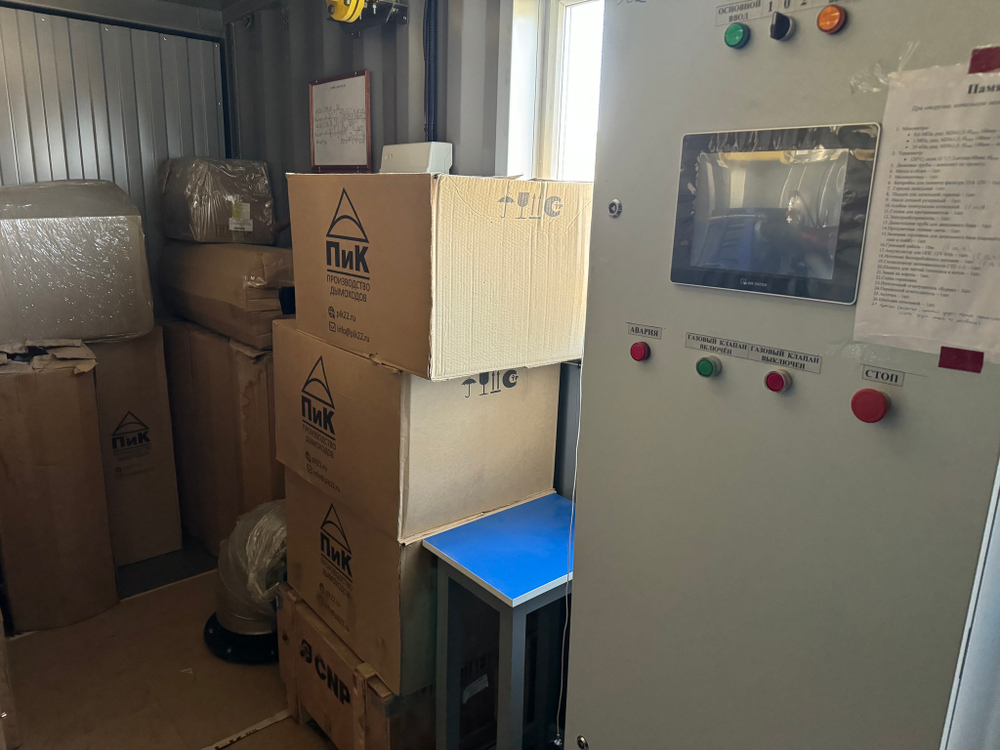

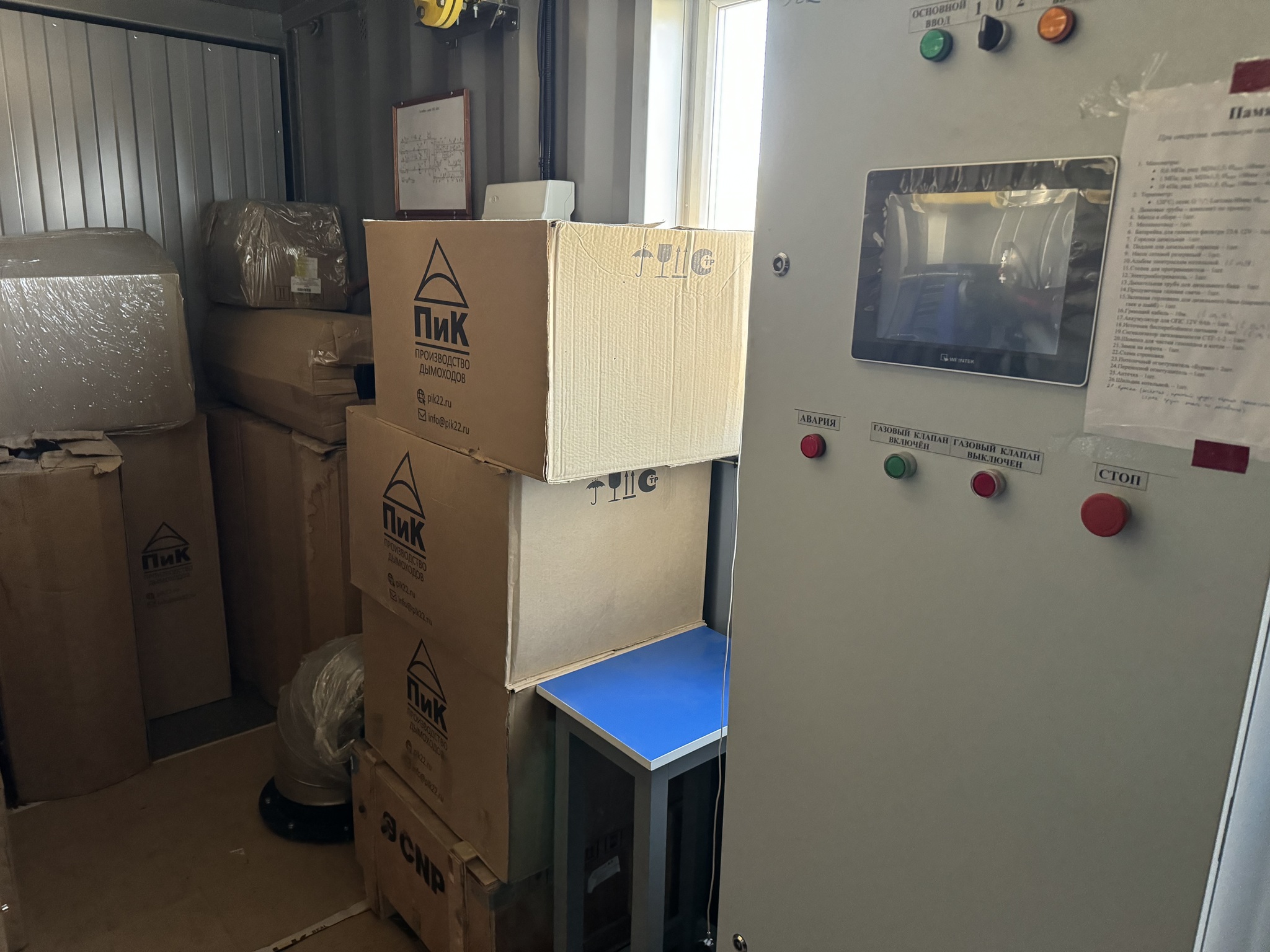

• Автоматизация и диспетчеризация: полная автоматизация на базе контроллера Mitsubishi FX и тактильной панели Weintek; GSM-диспетчеризация с передачей аварийных сообщений.
• Система безопасности: автоматическое пожаротушение «Буран», контроль загазованности CO и CH4, охранная и пожарная сигнализация, система принудительной вентиляции.
• Узлы учета: расхода электроэнергии, исходной воды, жидкого топлива и газа.

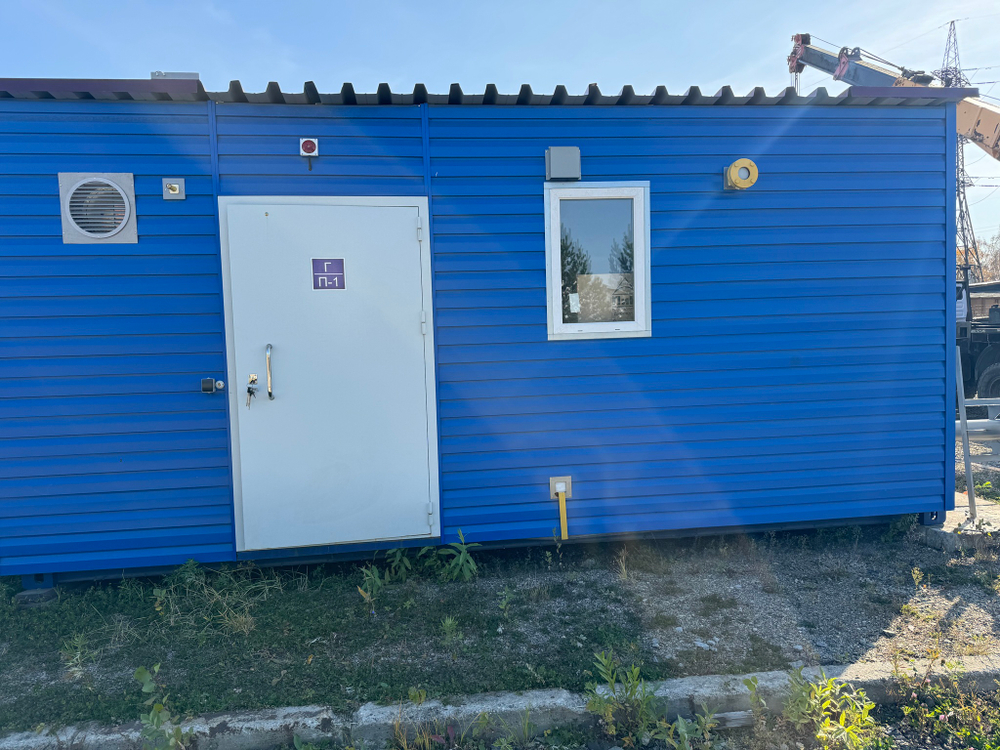

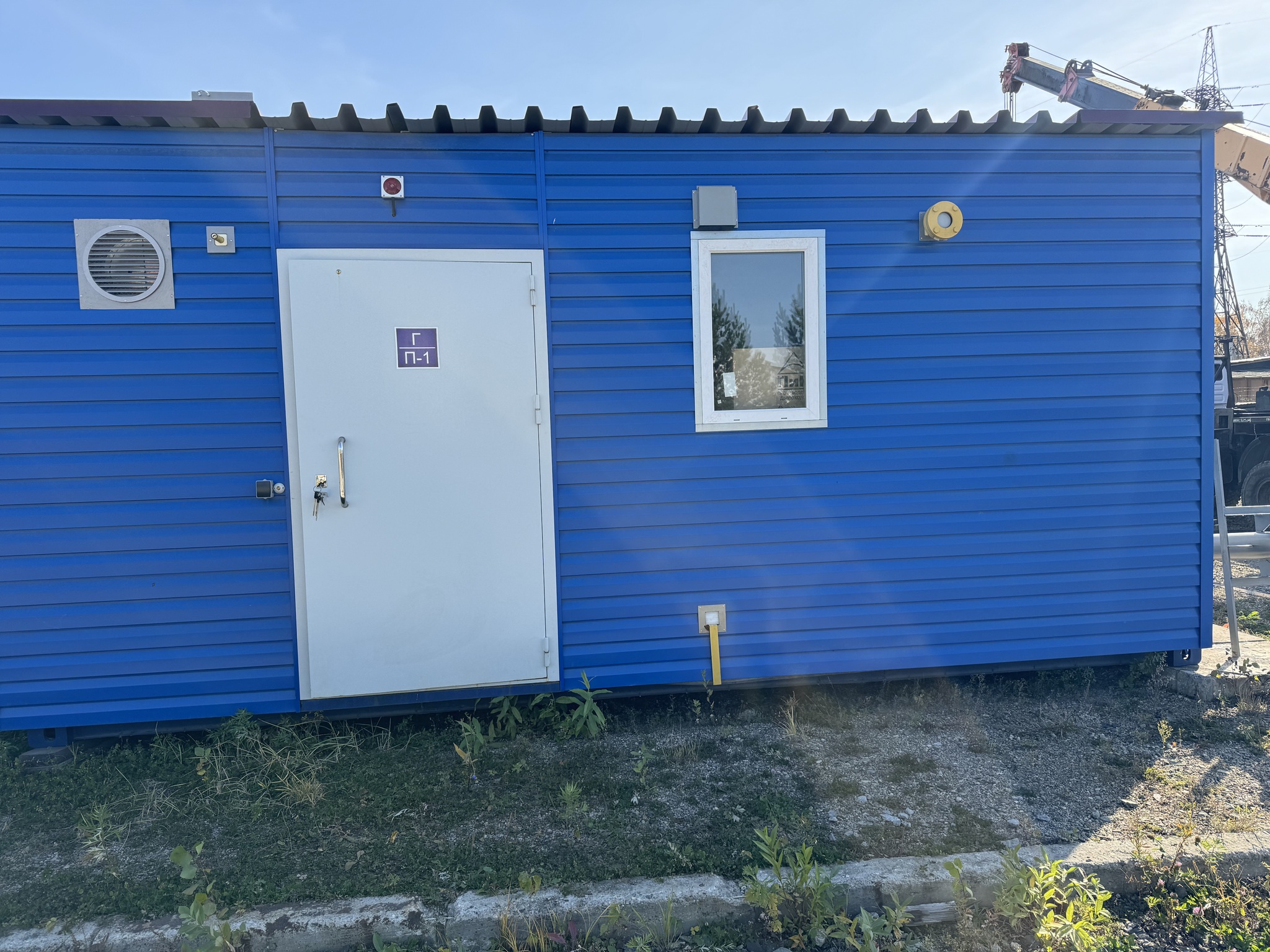

• Габариты блок-модуля: Длина 7,0 м, ширина 2,5 м, высота 2,8 м, масса до 12 тонн.
• Количество блок-модулей: 1 шт.
• Давление газа на входе в котельную: 5-10 кПа в зависимости от проекта.
• Расход газа максимальный: 93,6 нм³/ч.
• Расход дизельного топлива на номинальной мощности: 49,5 кг/ч, дизель зимний/летний.
• Температурный режим теплоснабжения: 95–70 °С.
• КПД котла: не менее 94% на газе и 92% на дизеле.
• Степень заводской готовности: полная. Строительно-монтажные работы выполняются на заводе, на месте — только подключение.
• Эксплуатация: без постоянного присутствия персонала.
• Гарантийный срок: уточняйте у производителя.

Расшифровка обозначения АМКУ-582 Г/Д

• АМКУ — Автоматизированная Модульная Котельная Установка.
• 582 — Номинальная тепловая мощность в кВт.
• Г — Основное топливо — Газ, природный газ.
• Д — Резервное топливо — Дизель.

Альтернативные артикулы и коды производителей котельных установок FARTA

Для удобства поиска и подбора совместимых устройств приводим коды этой котельной в каталогах производителей и поставщиков:

• Производитель: ООО «Фарта», Новосибирск.
• Модельный ряд: АМКУ-582 Г/Д, АМКУ-600 Г/Д (приблизительный аналог).
• Аналог однотопливной версии, газ без дизеля: АМКУ-582 Г.
• Аналоги от других производителей: УМК-600, газодизельная котельная Teploros H 0,6 МВт.
• ИП Волынская Н.Г. — партнер, под брендом которого производятся некоторые аналогичные АМКУ.

Устройство и принцип работы

• Полная заводская готовность: Котельная изготавливается и полностью комплектуется в заводских условиях в одном блок-модуле, включающем котел с горелкой, насосную группу, ХВО, ГРУ, щит автоматики, дымоход и все внутренние коммуникации. На площадку заказчика прибывает готовый модуль, требующий только подключения к внешним инженерным сетям.
• Комбинированная работа на двух видах топлива: Основной режим — работа на природном газе. При падении давления газа ниже установленного порога или при аварийном отключении газоснабжения автоматика срабатывает и переключает котельную на резервное дизельное топливо, время переключения обычно составляет от 30 до 180 секунд. После восстановления параметров газоснабжения котельная автоматически возвращается на газовый режим.
• Автоматическая работа и погодозависимое регулирование: Котельная обеспечивает автоматическое поддержание заданной температуры в контуре отопления с учетом наружной температуры, автоматическую подпитку котлового и сетевого контуров, представление и хранение данных на тактильной панели управления и полную диспетчеризацию посредством GSM-связи.

Особенности конструкции и преимущества

• Полная автономность и энергобезопасность: Двухтопливная схема с дизельным резервом обеспечивает защиту от перебоев с газом, делает систему независимой от аварий в газораспределительной сети и гарантирует бесперебойную работу объекта даже в зимний период.
• Экономическая эффективность: Возможность использовать более дешевое топливо в зависимости от рыночной ситуации и страхование от простоев при авариях на газовых магистралях. Модулируемая горелка позволяет плавно регулировать мощность от 30% до 100%, снижая расход топлива при неполной нагрузке.
• Максимальная заводская готовность: Строительно-монтажные работы выполняются на заводе-изготовителе, что сокращает сроки и стоимость запуска до 2-3 недель с момента поставки.
• Мобильность и компактность: Блок-модуль легко транспортируется автомобильным транспортом в стандартных габаритах, подходит для быстрой доставки в любую точку и не требует специально подготовленного здания.
• Полная автоматизация и диспетчеризация: Управление на базе микропроцессорного контроллера Mitsubishi FX и тактильной панели Weintek, автоматический контроль загазованности, система охранной и пожарной сигнализации, а также автоматическое пожаротушение. Все режимы работы контролируются удаленно через GSM.
• Минимум бюрократии: Как изделие полной заводской готовности, для АМКУ не требуется разрабатывать проектную документацию — достаточно проекта привязки и паспорта модульной котельной с разрешительной документацией, предоставляемой заводом.
• Надежное тепломеханическое оборудование: В составе используются стальной водогрейный котел FARTA КВа-0,6 и комбинированная горелка FARTA ГФК-600, обеспечивающие высокий КПД и стабильную работу на обоих видах топлива в широком диапазоне мощностей.
• Полная комплектация «под ключ»: Котельная оснащена всем необходимым: системами ХВО, насосными группами, запорно-регулирующей арматурой, теплоизоляцией, узлами учета, дымоходом, системой вентиляции, освещением и отоплением модуля, а также полным комплектом противопожарного оборудования. Полный перечень документации, сертификатов и разрешений прилагается.
• Без постоянного персонала: Все процессы полностью автоматизированы, котельная не требует постоянного присутствия обслуживающего персонала при условии организации диспетчерского пульта или использования GSM-уведомлений.

Области применения

• Теплоснабжение небольших жилых микрорайонов, многоквартирных домов до 8-10 тысяч кв. м, коттеджных поселков.
• Обеспечение теплом и ГВС общественных зданий: школы, детские сады, поликлиники, административные здания, спортивные залы, бассейны.
• Небольшие промышленные объекты: производственные цеха, склады, автомойки, сельскохозяйственные объекты, фермы, теплицы.
• В качестве основного источника в удаленных районах, где нет централизованного газоснабжения, но есть возможность подвести газ с резервированием дизелем.
• Как резервный или аварийный источник тепла для объектов, критически важных к бесперебойному теплоснабжению (котельные второго уровня надежности).

Рекомендации по монтажу и эксплуатации

• Проектирование и привязка: Для котельной не требуется разрабатывать полноценный проект, но обязателен проект привязки к местным условиям: подвод инженерных коммуникаций, установка на фундамент, размещение дымовой трубы, организация подъездных путей для доставки топлива.
• Монтаж: Монтаж заключается в установке готового блок-модуля на подготовленное бетонное основание и подключении к внешним сетям: подача газа, электричество силовое и слаботочное, система отопления и ГВС, канализация, дымоход.
• Пусконаладка: После монтажа проводятся пуско-наладочные работы силами сервисного центра FARTA или аккредитованной организации, включающие проверку автоматики, настройку параметров работы котла, тестирование систем безопасности и переключения топлива, калибровку газоанализатора.
• Обслуживание: Котельная может обслуживаться либо собственной службой заказчика, либо по договору со специализированной организацией, имеющей лицензию на эксплуатацию опасных производственных объектов. Для этого прилагается полный пакет документации и регламенты обслуживания.
• Разрешение на ввод в эксплуатацию: Для ввода котельной в эксплуатацию заказчик обращается в орган, выдавший разрешение на строительство, с заявлением о выдаче разрешения на ввод объекта. Прилагается пакет исполнительной документации, акты скрытых работ и заключения надзорных органов.
• Документация: С котельной поставляется полный пакет: технический паспорт на котельную установку, руководство по эксплуатации на русском языке, сертификаты соответствия на оборудование, разрешение Ростехнадзора на применение, заключение экспертизы промышленной безопасности, паспорта котла и сосудов под давлением, схема трубопроводов и электрических соединений.
• Специальное указание: Данная котельная мощностью 582 кВт является полностью автоматизированной и не требует постоянного персонала. Однако для безопасной эксплуатации необходимо строго соблюдать график технического обслуживания оборудования, особенно систем безопасности и контроля загазованности. Наличие резервного дизельного топлива требует организации периодического контроля его качества, замены при длительном хранении и подогрева в зимний период. Рекомендуется заключить договор на сервисное обслуживание с производителем или авторизованным партнёром.

Автоматизированная модульная котельная мощность 582 газ с резервом на дизельном топливе, 2 котла, теплообменник. Котельная в наличии, проведены заводские испытания, готова к отгрузке. ПАСПОРТ КОТЕЛЬНОЙ
