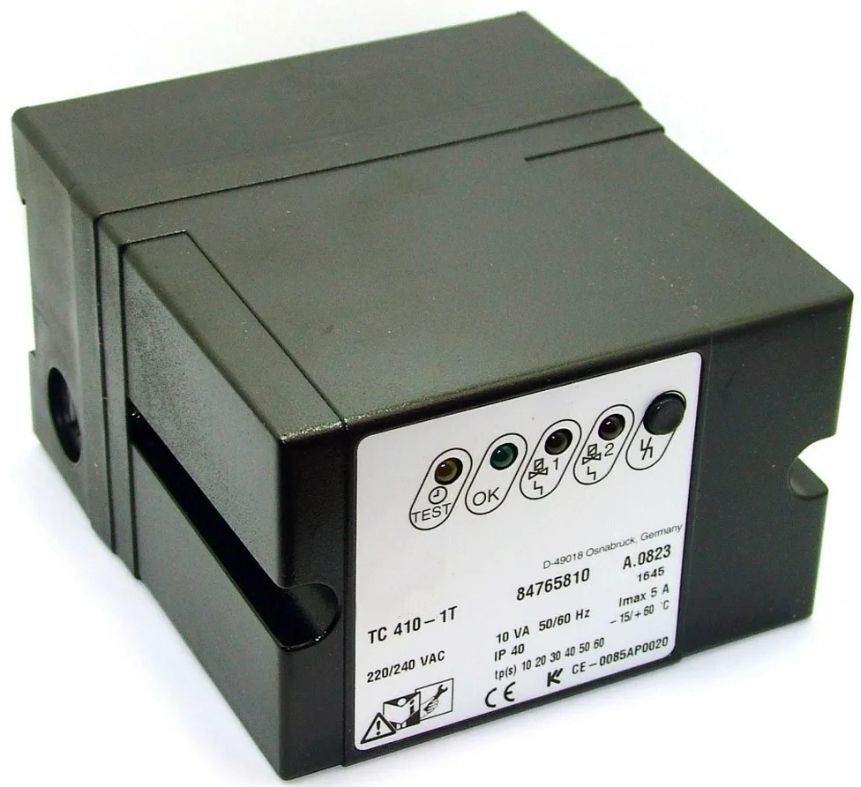

Блок контроля герметичности Kromschroder TC 410-1 T 84765810 — клапан контроля герметичности для газовых горелок и котельных

Блок контроля герметичности Kromschroder TC 410-1 T 84765810 — это высоконадёжное устройство контроля герметичности, предназначенное для проверки плотности закрытия газовых клапанов в горелочных устройствах и котельных установках. Модель Kromschroder TC 410-1 T 84765810 представляет собой ключевой элемент системы безопасности газового оборудования, обеспечивающий автоматическую проверку герметичности запорных клапанов перед каждым пуском горелки. Устройство оснащено встроенным дифференциальным датчиком давления, электронным блоком управления и системой индикации состояния. Данный блок контроля широко применяется для оснащения, ремонта и обслуживания газовых горелок и котельных, работающих на природном газе и сжиженном углеводородном газе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, блок обеспечивает долговечную и безотказную работу в системах автоматической безопасности газового оборудования. Является оригинальной заводской запчастью для горелок ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики Kromschroder TC 410-1 T 84765810

• Оригинальные артикулы: TC 410-1 T, 84765810.
• Производитель: Kromschroder (Германия).
• Тип устройства: блок контроля герметичности, электронный, дифференциального давления.
• Диапазон рабочего давления: до 500 мбар.
• Максимальное испытательное давление: 800 мбар.
• Время проверки: 5-10 секунд (регулируемое).
• Точность срабатывания: ±1 мбар.
• Напряжение питания: 230В / 50 Гц.
• Потребляемая мощность: 8 Вт.
• Выходной сигнал: реле (НО/НЗ).
• Индикация состояния: светодиодная (зелёный/красный).
• Присоединение: резьба G 1/4.
• Материал корпуса: алюминий / пластик (ударопрочный).
• Степень защиты: IP54.
• Максимальная рабочая температура: +60 °C.
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Вес нетто: 0.7-0.9 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 12-24 месяцев (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84814090.

Расшифровка обозначения TC 410-1 T 84765810

• TC — серия блоков контроля герметичности Kromschroder (Test Control).
• 410 — модель блока (базовое исполнение для давления до 500 мбар).
• -1 — модификация (стандартное исполнение).
• T — исполнение (с резьбовым присоединением G 1/4).
• 84765810 — артикул (код заказа в каталоге Kromschroder).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого блока контроля в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Kromschroder (оригинальные артикулы): TC 410-1 T, 84765810.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Kromschroder TC 410-1 T 84765810.
• Совместимость с горелками (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция блока: Блок контроля герметичности Kromschroder TC 410-1 T представляет собой высокоточное электронно-механическое устройство, состоящее из корпуса, дифференциального датчика давления, электронного блока управления (микропроцессора), двух электромагнитных клапанов, системы индикации состояния и клеммной колодки для подключения. Корпус блока изготовлен из ударопрочного пластика и алюминиевого сплава, устойчивого к вибрациям и воздействию окружающей среды. Дифференциальный датчик давления обеспечивает высокую точность измерения перепада давления между проверяемыми клапанами. Электронный блок управления осуществляет автоматический цикл проверки и формирует управляющий сигнал на релейный выход.
• Принцип действия: Процесс проверки герметичности выполняется автоматически при каждом включении горелки. Алгоритм работы: 1) Первый клапан (V1) открывается, второй (V2) закрыт — давление в тестовом объёме повышается до уровня входного давления. 2) Первый клапан закрывается — давление в тестовом объёме фиксируется датчиком. 3) В течение заданного времени (5-10 секунд) датчик контролирует изменение давления. 4) Если давление не падает более установленного порога (обычно 5 мбар), герметичность подтверждается. При обнаружении утечки блок блокирует пуск горелки и выдаёт сигнал ошибки.
• Особенности конструкции: Встроенный дифференциальный датчик давления обеспечивает высокую точность и быстродействие. Автоматический цикл проверки не требует участия оператора. Светодиодная индикация позволяет оперативно контролировать состояние устройства. Компактная конструкция и стандартное присоединение G 1/4 обеспечивают удобный монтаж. Возможность регулировки времени проверки позволяет адаптировать устройство к конкретным условиям эксплуатации.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Качественные материалы и компоненты обеспечивают длительный срок службы и стабильную работу в условиях высоких нагрузок и вибраций.
• Точное измерение давления: Дифференциальный датчик давления обеспечивает точность измерения ±1 мбар, гарантируя достоверность контроля герметичности.
• Безопасность эксплуатации: Автоматическая проверка герметичности перед каждым пуском горелки предотвращает утечки газа и риск взрыва.
• Быстродействие: Полный цикл проверки занимает 5-10 секунд, обеспечивая своевременный пуск горелки.
• Универсальность применения: Блок подходит для широкого спектра газовых горелок и котельных установок, работающих на природном газе и сжиженном углеводородном газе.
• Простота монтажа и настройки: Стандартное присоединение G 1/4 и интуитивно понятные органы управления обеспечивают быстрый и удобный монтаж.
• Светодиодная индикация: Зелёный и красный светодиоды позволяют оперативно контролировать состояние устройства и диагностировать неисправности.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования (EN 1643).

Области применения

• Промышленные и коммунальные котельные с газовыми горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Системы безопасности газового оборудования — контроль герметичности запорных клапанов.
• Техническое перевооружение и реконструкция старых котельных.
• Газовые горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Блок контроля герметичности Kromschroder TC 410-1 T совместим с системами автоматического управления горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Kromschroder, Satronic и других производителей.
• Подходит для работы с системами автоматической безопасности и контроля горения.
• Применяется в горелках, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Блок устанавливается на газовой линии между запорными клапанами. Убедитесь, что направление потока соответствует маркировке на корпусе. Перед установкой проверьте состояние уплотнений и при необходимости замените их.
• Подключение газовых линий: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на горелку. Используйте присоединение G 1/4. Убедитесь в герметичности всех соединений во избежание утечек газа.
• Электрическое подключение: Подключение блока выполняется к сети 230В / 50 Гц согласно схеме. Убедитесь в соответствии напряжения и правильности подключения релейного выхода.
• Настройка параметров: При необходимости отрегулируйте время проверки с помощью потенциометра на плате управления. Рекомендуемое время проверки указывается в документации на горелку.
• Проверка работоспособности: После установки проверьте герметичность соединений, наличие напряжения и корректную работу блока в режиме проверки. Убедитесь, что индикация соответствует состоянию устройства.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние блока, герметичность соединений, состояние контактов. При выходе из строя блока рекомендуется замена на новое оригинальное устройство Kromschroder (арт. TC 410-1 T 84765810) или проверенный совместимый аналог. Ремонт блока в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона температур от -15 до +60 °C не допускается. Избегайте работы блока в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках различных производителей: Модель TC 410-1 T широко применяется в горелках ведущих производителей. При замене блока в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, соединительные фитинги и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
