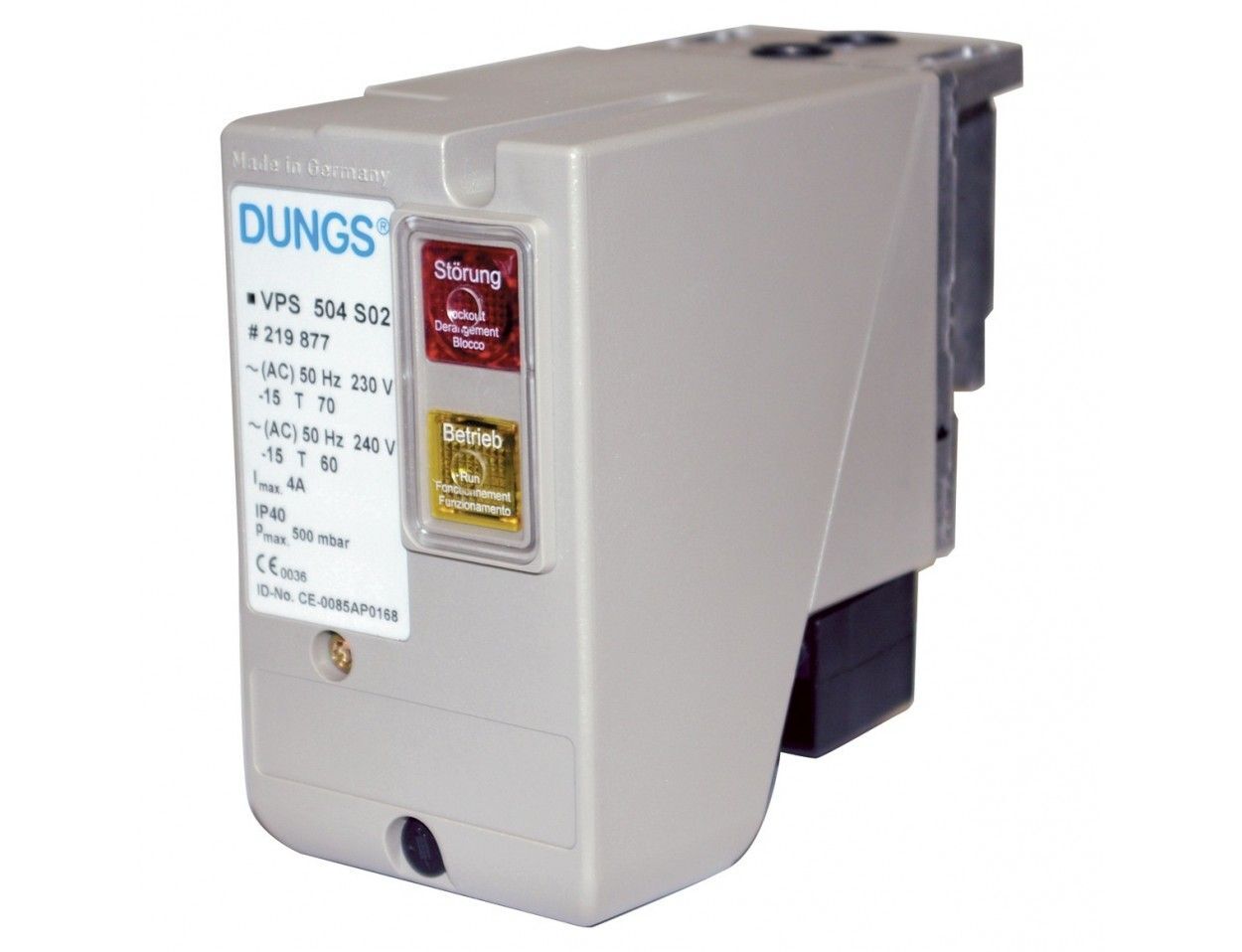

Блок контроля герметичности Dungs VPS 504 S02 — клапан контроля герметичности для газовых горелок и котельных

Блок контроля герметичности Dungs VPS 504 S02 — это высоконадёжное устройство контроля герметичности, предназначенное для проверки плотности закрытия газовых клапанов в горелочных устройствах и котельных установках. Модель Dungs VPS 504 S02 представляет собой ключевой элемент системы безопасности газового оборудования, обеспечивающий автоматическую проверку герметичности запорных клапанов перед каждым пуском горелки. Устройство оснащено встроенным дифференциальным датчиком давления, электронным блоком управления и системой индикации состояния. Данный блок контроля широко применяется для оснащения, ремонта и обслуживания газовых горелок и котельных, работающих на природном газе и сжиженном углеводородном газе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, блок обеспечивает долговечную и безотказную работу в системах автоматической безопасности газового оборудования. Является оригинальной заводской запчастью для горелок ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики Dungs VPS 504 S02

• Оригинальные артикулы: VPS 504 S02.
• Производитель: Dungs (Германия).
• Тип устройства: блок контроля герметичности, электронный, дифференциального давления.
• Диапазон рабочего давления: 10-500 мбар.
• Максимальное испытательное давление: 800 мбар.
• Время проверки: 2-5 секунд (регулируемое).
• Точность срабатывания: ±1 мбар.
• Напряжение питания: 230В / 50 Гц.
• Потребляемая мощность: 8 Вт.
• Выходной сигнал: реле (НО/НЗ).
• Индикация состояния: светодиодная (зелёный/красный).
• Присоединение: резьба G 1/4.
• Материал корпуса: алюминий / пластик (ударопрочный).
• Степень защиты: IP54.
• Максимальная рабочая температура: +60 °C.
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Вес нетто: 0.7-0.9 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 12-24 месяцев (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84814090.

Расшифровка обозначения VPS 504 S02

• VPS — Valve Proving System (система контроля герметичности клапанов).
• 504 — модель блока (базовое исполнение для давления до 500 мбар).
• S — исполнение (стандартное, с резьбовым присоединением).
• 02 — модификация (с двумя клапанами, напряжение 230В).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого блока контроля в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Dungs (оригинальные артикулы): VPS 504 S02.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Dungs VPS 504 S02.
• Совместимость с горелками (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция блока: Блок контроля герметичности Dungs VPS 504 S02 представляет собой высокоточное электронно-механическое устройство, состоящее из корпуса, дифференциального датчика давления, электронного блока управления (микропроцессора), двух электромагнитных клапанов, системы индикации состояния и клеммной колодки для подключения. Корпус блока изготовлен из ударопрочного пластика и алюминиевого сплава, устойчивого к вибрациям и воздействию окружающей среды. Дифференциальный датчик давления обеспечивает высокую точность измерения перепада давления между проверяемыми клапанами. Электронный блок управления осуществляет автоматический цикл проверки и формирует управляющий сигнал на релейный выход.
• Принцип действия: Процесс проверки герметичности выполняется автоматически при каждом включении горелки. Алгоритм работы: 1) Первый клапан (V1) открывается, второй (V2) закрыт — давление в тестовом объёме повышается до уровня входного давления. 2) Первый клапан закрывается — давление в тестовом объёме фиксируется датчиком. 3) В течение заданного времени (2-5 секунд) датчик контролирует изменение давления. 4) Если давление не падает более установленного порога (обычно 5 мбар), герметичность подтверждается. При обнаружении утечки блок блокирует пуск горелки и выдаёт сигнал ошибки.
• Особенности конструкции: Встроенный дифференциальный датчик давления обеспечивает высокую точность и быстродействие. Автоматический цикл проверки не требует участия оператора. Светодиодная индикация позволяет оперативно контролировать состояние устройства. Компактная конструкция и стандартное присоединение G 1/4 обеспечивают удобный монтаж. Возможность регулировки времени проверки позволяет адаптировать устройство к конкретным условиям эксплуатации.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Качественные материалы и компоненты обеспечивают длительный срок службы и стабильную работу в условиях высоких нагрузок и вибраций.
• Точное измерение давления: Дифференциальный датчик давления обеспечивает точность измерения ±1 мбар, гарантируя достоверность контроля герметичности.
• Безопасность эксплуатации: Автоматическая проверка герметичности перед каждым пуском горелки предотвращает утечки газа и риск взрыва.
• Быстродействие: Полный цикл проверки занимает всего 2-5 секунд, не задерживая пуск горелки.
• Универсальность применения: Блок подходит для широкого спектра газовых горелок и котельных установок, работающих на природном газе и сжиженном углеводородном газе.
• Простота монтажа и настройки: Стандартное присоединение G 1/4 и интуитивно понятные органы управления обеспечивают быстрый и удобный монтаж.
• Светодиодная индикация: Зелёный и красный светодиоды позволяют оперативно контролировать состояние устройства и диагностировать неисправности.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования (EN 1643).

Области применения

• Промышленные и коммунальные котельные с газовыми горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Системы безопасности газового оборудования — контроль герметичности запорных клапанов.
• Техническое перевооружение и реконструкция старых котельных.
• Газовые горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Блок контроля герметичности Dungs VPS 504 S02 совместим с системами автоматического управления горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей.
• Подходит для работы с системами автоматической безопасности и контроля горения.
• Применяется в горелках, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Блок устанавливается на газовой линии между двумя запорными клапанами. Убедитесь, что направление потока соответствует маркировке на корпусе. Перед установкой проверьте состояние уплотнений и при необходимости замените их.
• Подключение газовых линий: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на горелку. Используйте присоединение G 1/4. Убедитесь в герметичности всех соединений во избежание утечек газа.
• Электрическое подключение: Подключение блока выполняется к сети 230В / 50 Гц согласно схеме. Убедитесь в соответствии напряжения и правильности подключения релейного выхода.
• Настройка параметров: При необходимости отрегулируйте время проверки с помощью потенциометра на плате управления. Рекомендуемое время проверки указывается в документации на горелку.
• Проверка работоспособности: После установки проверьте герметичность соединений, наличие напряжения и корректную работу блока в режиме проверки. Убедитесь, что индикация соответствует состоянию устройства.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние блока, герметичность соединений, состояние контактов. При выходе из строя блока рекомендуется замена на новое оригинальное устройство Dungs (арт. VPS 504 S02) или проверенный совместимый аналог. Ремонт блока в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона температур от -15 до +60 °C не допускается. Избегайте работы блока в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках различных производителей: Модель VPS 504 S02 широко применяется в горелках ведущих производителей. При замене блока в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Dungs. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, соединительные фитинги и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
