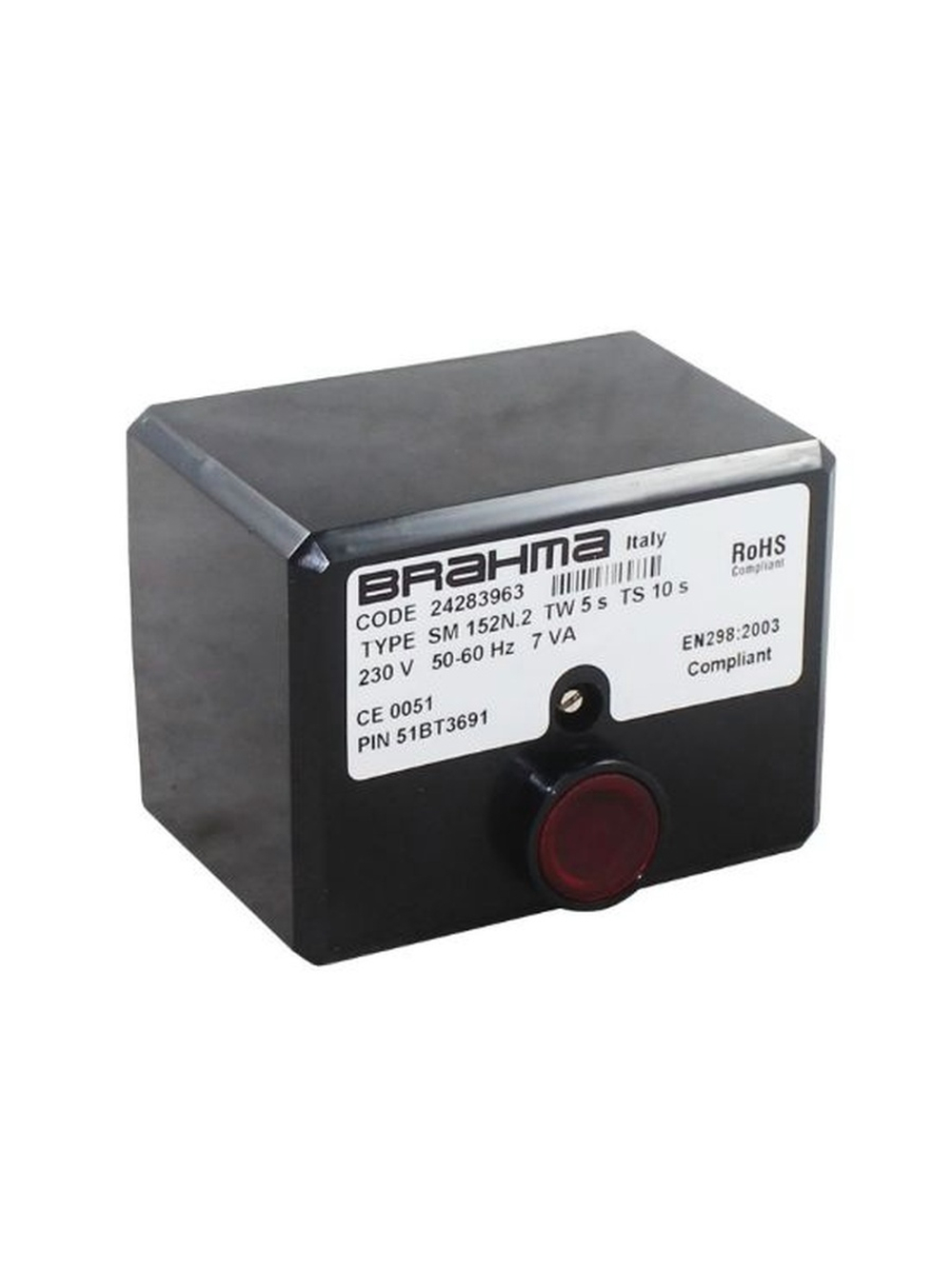

Автомат горения Brahma 24283963 (SM152N.2) — надёжный контроль атмосферных газовых горелок

Менеджер горения Brahma 24283963 (SM152N.2) — это высоконадёжный микропроцессорный автомат для безопасного пуска, контроля и остановки атмосферных газовых горелок малой и средней мощности, с вентилятором или без него, в прерывистом режиме. Устройство широко применяется в промышленных и бытовых котельных, теплогенераторах, сушильных установках, тепловых пушках и водонагревателях как в России, так и за рубежом.

Технические характеристики Brahma 24283963 (SM152N.2)

• Оригинальные артикулы: 24283963, SM152N.2.
• Напряжение питания: 230 В, 50/60 Гц.
• Потребляемая мощность: 7 ВА.
• Класс пылевлагозащиты: IP40.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 8.5×6×6.5 см.
• Вес нетто: 0.275 кг (275 г).
• Режим работы: прерывистый (необходимо обеспечивать остановку оборудования минимум на 24 часа в сутки).

Тайминги цикла (временные параметры)

• t1 — Предпродувка (длительность продувки): 5 секунд.
• TSA — Безопасное время розжига (предохранительное время): 10 секунд.
• tw — Время ожидания: 5 секунд.
• Минимальный ток ионизации: 0.5 мА.
• Классификационный код по EN298(2): AMCLXN.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени. Контроллер автоматически проверяет наличие и стабильность факела.

Собственные артикулы и коды Brahma

• 24283963 — основной артикул (версия 5-10-0.5-23).
• 24283961 — аналогичная версия с близкими характеристиками.
• 24285622 — вариант исполнения для одноступенчатых и двухступенчатых горелок.
• 24283965 — версия с другим исполнением.
• 24284632 — артикул для отопительных котлов и воздушных нагревателей.

Артикулы и коды других производителей (аналоги и совместимость)

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г. — арт. 24283963 (аналог Brahma SM152N.2).
• 65013704 — артикул в каталогах OEP, Alran и др.
• 65300627, 65325234, 65325234 — артикулы в системе Ecoflam.
• 04019090-LB — артикул Lamborghini (Ламборгини).
• 36-90-11777 — артикул Baltur.
• 36106008 — артикул Oilon.
• 132089, 7814096, 7815271 — артикулы в каталогах Viessmann и других дистрибьюторов.
• 13016574, 13009176, 111005 — артикулы ИП Волынская Н.Г. (аналоги).

Заменяемые модели и информация о совместимости

Контроллер Brahma SM152N.2 используется как современная замена или полный аналог для широкого спектра устаревших и действующих блоков управления:

• LGB21.330A2EM (Siemens)
• LFL1.333RL, LFL1.122, LFL1.133 (Siemens)
• LME41.054C2, LME11.330C2BT (Siemens)
• LGA52.171B27 (Siemens, атмосферные горелки)
• Аналоги от других производителей (Ecoflam 65300627, Viessmann 7815271, Lamborghini 04019090-LB и др.)

Перед заменой обязательно сверьтесь с технической документацией производителя горелки.

Ключевые особенности оригинального автомата Brahma

• Энергонезависимая система блокировки: В случае аварийной ситуации контроллер блокируется и требует ручного сброса кнопкой на корпусе после устранения неисправности. Это исключает самопроизвольный запуск горелки при восстановлении питания.
• Встроенный трансформатор розжига: Устройство оснащено компактным встроенным трансформатором, генерирующим импульсы высокого напряжения для образования искры. Не требуется внешний блок розжига.
• Двойные контакты в цепи газа: Два независимых релейных выхода последовательно управляют главным соленоидным клапаном, обеспечивая резервирование критической цепи безопасности.
• Сертификация: Соответствует европейской газовой директиве CE и стандарту EN298:2003.
• Компактный и защищённый корпус: Модуль выполнен в ударостойком, термо- и огнестойком пластике со степенью защиты IP40, что гарантирует долговечность в условиях промышленных и бытовых котельных.
• Ионизационный контроль пламени: Высокая чувствительность и стабильность работы даже при минимальном токе утечки 0.5 мА.
• Дополнительный контакт: Предусмотрен вспомогательный выход для управления малым розжигом (pilot) или дополнительными цепями сигнализации.
• Универсальность питания: Работает от стандартной сети 230 В, 50/60 Гц, что делает его пригодным для использования в любой системе автоматизации на территории РФ.
• Простота монтажа: Конструкция «встраиваемая корзина» фиксируется на монтажной базе (цоколь приобретается отдельно), что упрощает установку и замену блока без перепайки проводки.

Области применения (оригинальное оборудование Brahma)

• Атмосферные газовые горелки одноступенчатого и двухступенчатого типа.
• Бытовые и промышленные отопительные котлы, комбинированные котлы.
• Водонагреватели, тепловые пушки, инфракрасные обогреватели, теплогенераторы.
• Воздухонагреватели, радиационные трубы (radiant tubes), сушильные установки.
• Автоматизация печей, кухонного и технологического оборудования с атмосферными горелками.

Рекомендации по монтажу и эксплуатации (оригинальная продукция Brahma)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на специальную монтажную базу (цоколь в комплект не входит, приобретается отдельно). Правильное заземление и подключение нейтрали обязательны.
• Прокладка кабелей: Высоковольтные кабели от встроенного трансформатора розжига и кабели от ионизационного электрода должны прокладываться отдельно от силовых и сигнальных линий во избежание электрических наводок и помех.
• Режим эксплуатации: Прибор рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления обесточивался или останавливался хотя бы раз в сутки (например, штатным термостатом).
• Совместимость: Убедитесь, что параметры вашей горелки (мощность, тип розжига, способ контроля пламени) совместимы с характеристиками SM152N.2. Устройство не предназначено для работы с УФ-датчиками QRA. Используется только ионизационный контроль.
• Замена и обслуживание: При срабатывании блокировки найдите и устраните причину неисправности (отсутствие газа, плохой контакт ионизации, неисправность клапана). После этого нажмите кнопку ручного сброса (RESET) для перезапуска. Ремонт блока не предусмотрен. При выходе из строя замените на новый оригинальный блок Brahma.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Brahma. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
