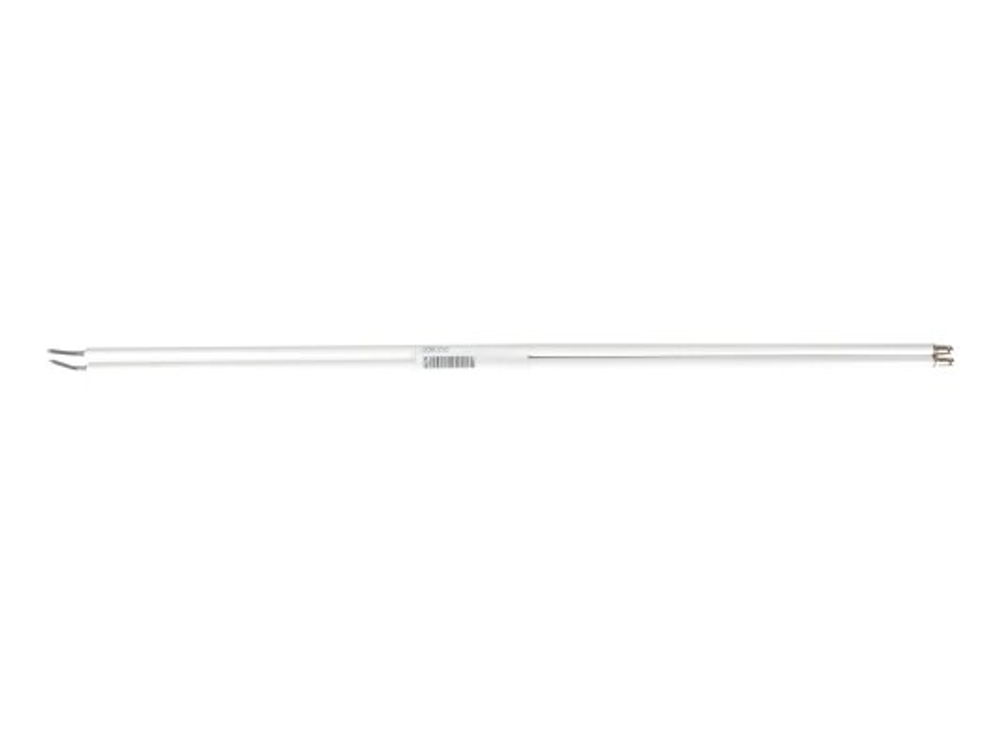

Электрод поджига CIB Unigas 2080292 — парный высоковольтный электрод розжига для горелок CIB Unigas

Парный высоковольтный электрод поджига CIB Unigas 2080292, артикул 2080292 — это комплект из двух электродов розжига, предназначенный для обеспечения эффективного и безопасного воспламенения газовоздушной смеси в газовых горелках. Модель CIB Unigas 2080292 представляет собой парный электрод поджига с керамической изоляцией, который выдаёт искру поджига между двумя электродами, воспламеняя газовоздушную смесь в горелочном устройстве. Каждый электрод подключается к запальному трансформатору через высоковольтный кабель с помощью штекера 6 мм. Данный комплект электродов широко применяется для оснащения, ремонта и обслуживания газовых горелок CIB Unigas малой мощности, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря высококачественным материалам — металлическому сердечнику и керамической изоляции — электроды обеспечивают долговечную и безотказную работу в системах автоматического регулирования розжига горелки. Является оригинальной заводской запчастью CIB Unigas и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики CIB Unigas 2080292

• Оригинальные артикулы: 2080292.
• Производитель: CIB Unigas (Италия).
• Тип электрода: розжига (поджига), парный комплект.
• Количество электродов в комплекте: 2 шт.
• Общая длина каждого электрода: 95 мм.
• Размер стержня (металлического сердечника): Ø3 × 18 мм.
• Размер фиксированной керамической изоляции: Ø14 × 65 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто комплекта: 0.06-0.10 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 2080292

• 2080292 — оригинальный артикул CIB Unigas для парного электрода поджига длиной 95 мм.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• CIB Unigas (оригинальные артикулы): 2080292.
• Код в каталоге ANKAS (Россия, Казахстан): уточняйте по каталогу.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива CIB Unigas 2080292.
• Совместимость с горелками CIB Unigas (оригинальная установка на заводе): серии RG, RL, RS, TBG, HP, P (малой мощности).
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Парный электрод поджига CIB Unigas 2080292 состоит из двух идентичных электродов, каждый из которых включает металлический стержень (сердечник) диаметром 3 мм и длиной 18 мм, фиксированную керамическую изоляцию размером Ø14 × 65 мм, а также штекер диаметром 6 мм для подключения к высоковольтному кабелю. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию высокого напряжения и защиту от пробоя на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтные кабели на стержни электродов между ними образуется электрическая дуга. Эта дуга воспламеняет газовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг. Парная конструкция обеспечивает более стабильное искрообразование по сравнению с системой "электрод-масса".
• Особенности конструкции: Оба электрода в комплекте имеют одинаковые размеры и характеристики, что упрощает замену и обслуживание. Металлические сердечники изготовлены из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекеры 6 мм обеспечивают надёжное и быстрое подключение к высоковольтным кабелям. Компактная длина 95 мм делает электроды идеальными для установки в горелках малой мощности с ограниченным пространством в зоне розжига.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлические сердечники устойчивы к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекеры 6 мм обеспечивают надёжное и быстрое подключение к высоковольтным кабелям. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть CIB Unigas: Гарантирует полную совместимость с горелками CIB Unigas и соответствие заводским спецификациям.
• Парная конструкция: Обеспечивает более стабильное и надёжное искрообразование по сравнению с системой "электрод-масса", что особенно важно для стабильного розжига в любых условиях.
• Компактные размеры (95 мм): Идеально подходит для горелок малой мощности с ограниченным пространством в зоне розжига, обеспечивая точное позиционирование искры в зоне газовоздушной смеси.
• Универсальность применения: Электроды подходят для широкого спектра газовых горелок CIB Unigas малой мощности, а также могут использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками CIB Unigas малой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой мощности.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: CIB Unigas (оригинальная OEM-установка), Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Парный электрод поджига CIB Unigas 2080292 совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры между двумя электродами.
• Применяется в горелках CIB Unigas, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электроды крепятся в специальных посадочных местах горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения. Расстояние между электродами должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Подключение высоковольтных кабелей: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Каждый штекер 6 мм подключается к соответствующему высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабелей.
• Регулировка положения электродов: Перед вводом в эксплуатацию необходимо отрегулировать положение электродов для обеспечения стабильного искрообразования. Расстояние между электродами должно соответствовать рекомендациям производителя горелки.
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электродов, целостность изоляции, отсутствие загрязнений и следов эрозии на стержнях. При необходимости очищайте электроды от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электродов рекомендуется замена на новый оригинальный комплект CIB Unigas (арт. 2080292) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочным сердечникам. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержни.
• Применение на горелках CIB Unigas: Модель 2080292 является оригинальной заводской запчастью для газовых горелок CIB Unigas малой мощности серий RG, RL, RS, TBG, HP, P. При замене электродов в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию CIB Unigas. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтные кабели, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
