DUNGS GW 150 A6

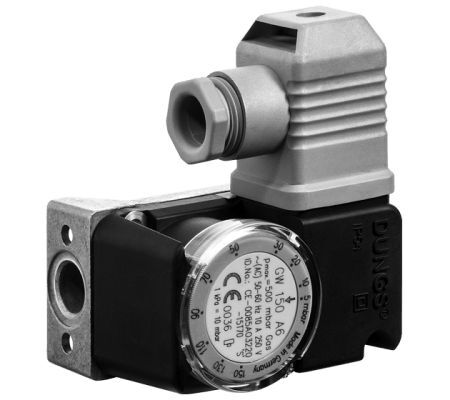

Датчик давления альтернатива DUNGS GW 150 A6 (изготовитель ИП Волынская Н.Г.). Реле давления Dungs GW 150 A6 – один из элементов газовой автоматики для контроля избыточного давления/ давления разряжения в системах с давлением до 500 мбар. Регулируется в диапазоне от 5 до 150 мбар. Литой корпус надежно защищает уязвимые компоненты от внешних воздействий. Прибор выполнен по европейскому стандарту EN 1854, класс «S».
Принцип работы и исполнение
Реле давления газа работает по простому принципу переключателя. В точке срабатывания происходит замыкание контакта и отправка сигнала автоматике горелки.
Пределы срабатывания регулируются вручную вращением диска со шкалой разметки. Диапазон настройки прибора: от 5 до 150 мбар, диапазон срабатывания – 10 мбар. Датчик оснащен штуцером для измерения давления.
Корпус реле изготовлен из литого алюминия, предохраняет электрические контакты от воздействия пыли и влаги. Класс электрозащиты – IP 54. Материал переключателя – полиамид, мембраны – бутадиен-нитрильный каучук.
Предусмотрен 3-фазный изолированный электрический разъем для штепсельной розетки, без заземления. Установка в трубопровод выполняется при помощи резьбы Rp 1/4. Датчик бесперебойно служит в широком температурном диапазоне, от -15°C до +70°C.
Достоинства:
-ударостойкий металлический корпус;
-комплектация измерительным штуцером;
-надежная защита от пыли и влаги по стандарту IP 54;
-широкий диапазон эксплуатационных температур;
-оперативный монтаж в газовую систему.
Особенности установки
Реле давления газа Dungs GW 150 A6 встраивается в газопровод в любом положении. Рекомендуемое – вертикальное. В другой ориентации – диагональной, горизонтальной, перевернутой срабатывание будет происходить при большем/меньшем давлении в сравнении с заданным значением. Возможное отклонение установленного значения ≤ ±15 %.
Для контроля: избыточного давления и давления разряжения
Рабочая среда: воздух, нейтральные газы
Диапазон регулировки: от 5 до 150 мбар
Диапазон срабатывания: от 0 до 10 мбар
Класс пылевлагозащиты: IP 54
Максимальное рабочее давление: 500 мбар
Тип соединения: Rp 1/4"
Вид подключения: DIN-штекер
Рабочая температура окр. среды: от -15 до +70 °C
