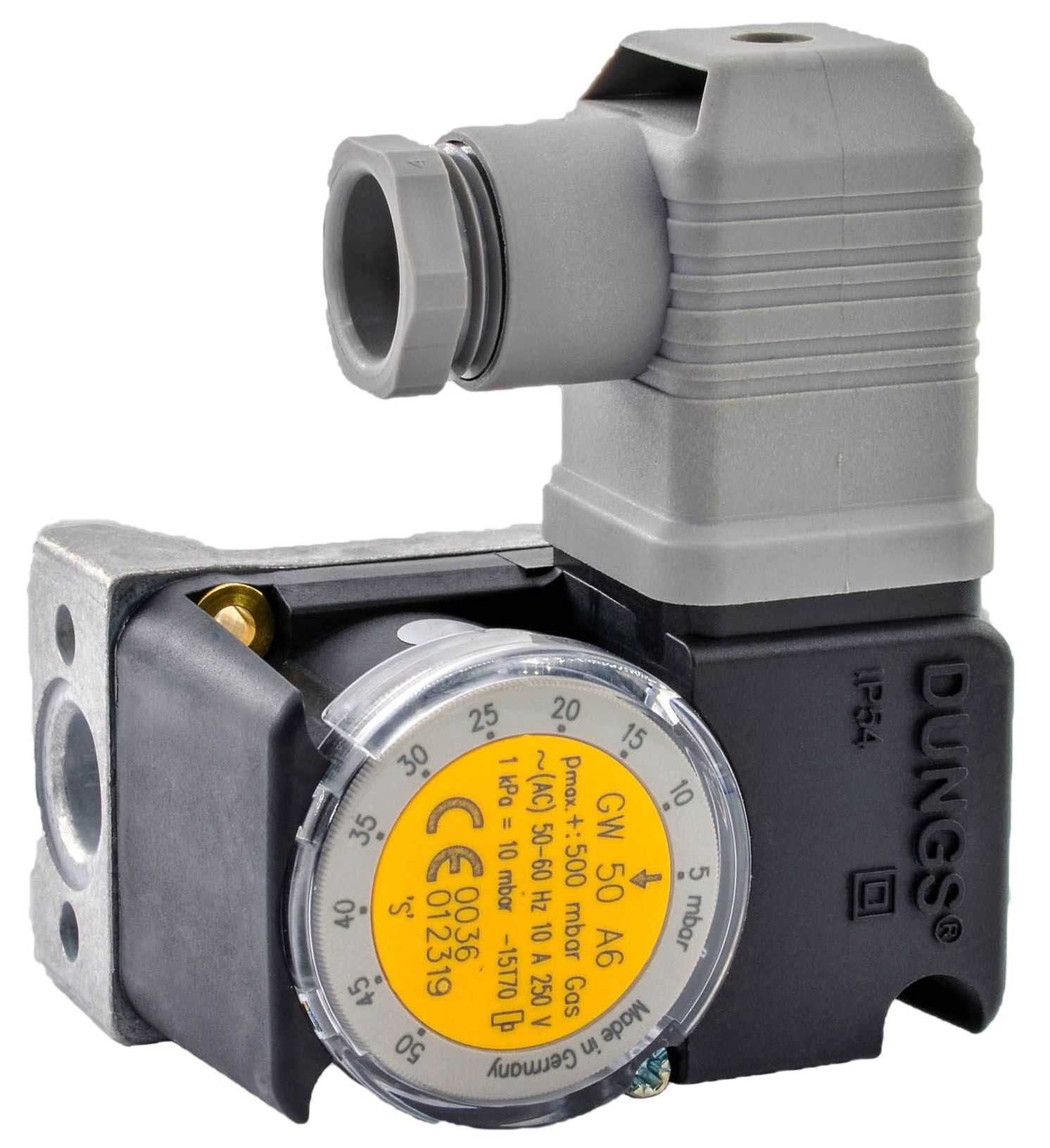

DUNGS GW 50 A6
Реле давления газа альтернатива DUNGS GW 50 A6 (изготовитель ИП Волынская Н.Г) – компактный прибор для контроля избыточного давления/ давления разряжения с возможностью простой регулировки точки переключения. Датчик предназначен для встраивания в автоматические системы регулирования подачи газа в топочных агрегатах. Характеризуется простотой настройки и подключения, надежностью в работе. Соответствует европейскому стандарту EN 1854, класс «S».
Принцип работы и исполнение
Реле работает по принципу переключателя. Замыкание контакта и передача сигнала автоматике горелки происходит при достижении давления установленной величины.
Граница срабатывания устанавливается вручную, поворотом колесика с цифровой разметкой. Диапазон регулировки от 5 до 50 мбар, срабатывания – 3 мбар. Прибор укомплектован штуцером для измерения давления.
Корпус отлит из алюминия и препятствует проникновению загрязнения и влаги внутрь устройства. Электрические контакты изготовлены из серебра и герметизированы по классу защиты IP 54. Материал переключателя – полиамид, мембраны – бутадиен-нитрильный каучук.
Простой и надежный монтаж в систему выполняется благодаря резьбовому отверстию Rp 1/4. Температурный диапазон для стабильной эксплуатации очень широкий – от -15°C до +70°C.
Достоинства:
-надежное исполнение;
-металлический корпус;
-измерительный штуцер;
-защита от пыли и влаги IP 54;
-широкий диапазон температур эксплуатации;
-простой и быстрый монтаж в газовую систему.
Особенности установки:
Реле давления газа Dungs GW 50 A6 может размещаться вертикально (стандартная позиция) либо диагонально, горизонтально, в перевернутом положении. Точка срабатывания смещается при выборе нестандартного размещения – реле переключается при меньшем/ большем давлении относительно установленной величины. Вся информация о монтаже, подключении и эксплуатации отражена в инструкции производителя.
Основные характеристики:
Для контроля: избыточного давления и давления разряжения
Рабочая среда: воздух, нейтральные газы
Диапазон регулировки: от 5 до 50 мбар
Диапазон срабатывания: от 0 до 3 мбар
Класс пылевлагозащиты: IP 54
Максимальное рабочее давление: 500 мбар
Тип соединения: Rp 1/4"
Вид подключения: DIN-штекер
Рабочая температура окр. среды: от -15 до +70 °C
