DUNGS GW 500 A5

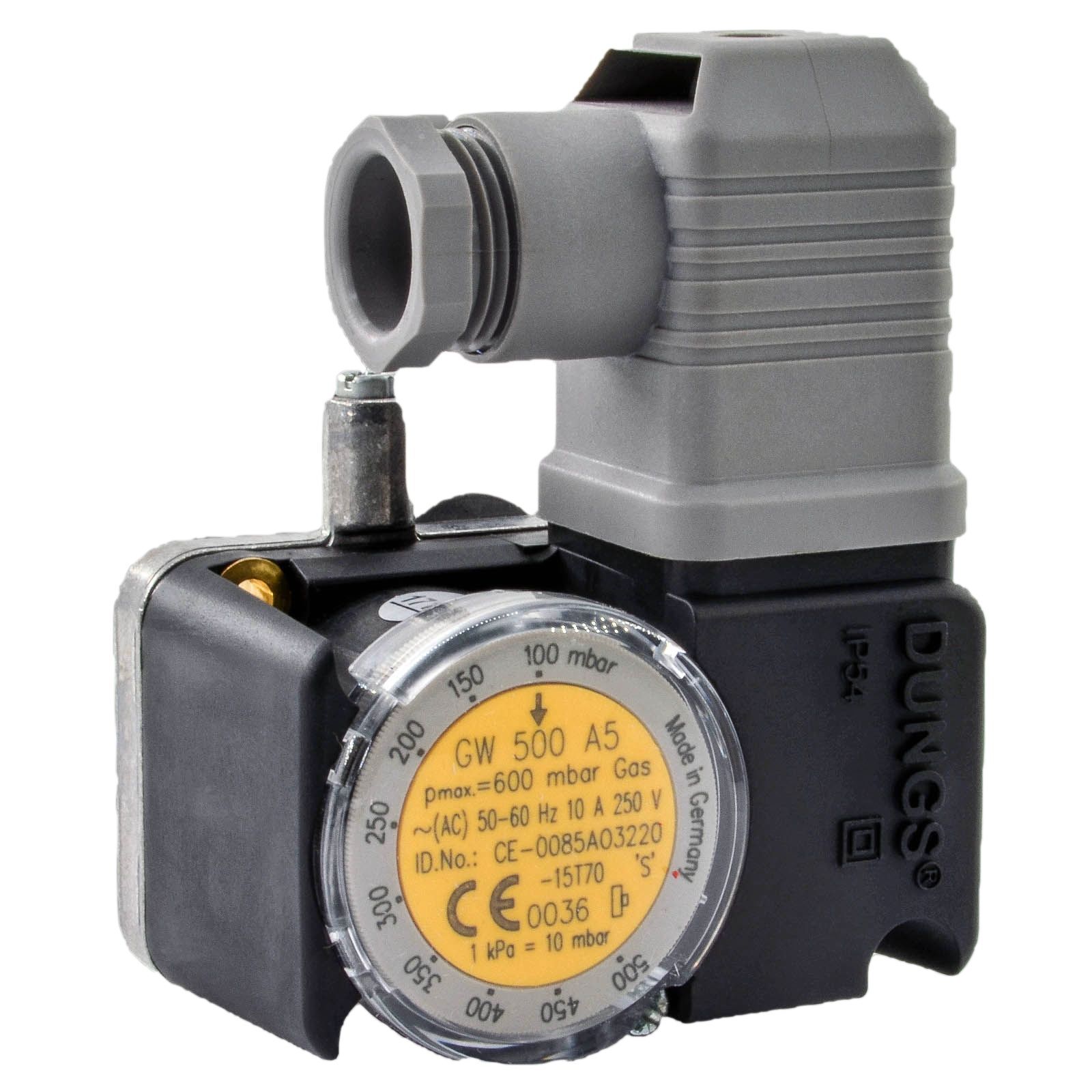

Датчик давления GW 500 A5 (Производство Волынская НГ)
Реле давления газа GW 500 A5 – прибор, используемый в системах автоматики газового оборудования. Служит для контроля избыточного давления газа и давления разряжения. Принцип работы датчика – переключение цепи в заданных точках срабатывания. Прибор изготовлен по стандарту ЕС, имеет сертификат соответствия по EN 1854. Реле рассчитано на работу в топочных агрегатах с максимальным давлением 600 мбар.
Особенности
Реле имеет компактный алюминиевый корпус, отлитый под давлением. Внешняя оболочка надежно защищает электропроводку от механических воздействий, пыли и влаги. Класс защиты – IP 54. Переключатель изготовлен из полиамида, мембрана – из НБК. Реле стабильно работает при температуре рабочей среды и окружающего воздуха от -15°C до +70°C.
Принцип действия датчика основан на замыкании контакта и подаче сигнала на устройство управления газовой горелкой при отклонении давления от заданных параметров.
Точка срабатывания определяется в ручном режиме, в диапазоне от 100 до 500 мбар. Для настройки предусмотрено регулировочное колесо и цифровая разметка. Реле присоединяется через уплотнительное кольцо на арматуру Dungs. Предусмотрено измерительное отверстие ø 9 мм с винтовой заглушкой.
Стандартное монтажное положение реле – вертикальное. При другом размещении точка переключения изменится – в большую или меньшую сторону от установленной. Реле давления газа GW 500 A5 применяется для комплектации горелок большинства производителей.
Основные характеристики
Для контроля: избыточного давления и давления разряжения
Рабочая среда: воздух, нейтральные газы
Диапазон регулировки: от 100 до 500 мбар
Диапазон срабатывания: от 0 до 25 мбар
Класс пылевлагозащиты: IP 54
Максимальное рабочее давление: 600 мбар
Вид подключения: DIN-штекер
Рабочая температура окр. среды: от -15 до +70 °C
