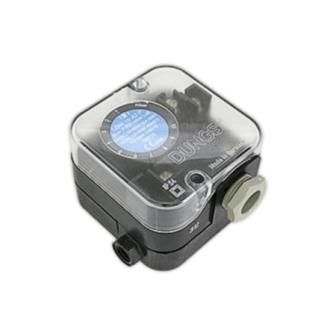

Дифференциальное реле давления DUNGS LGW 10 A2 — регулируемый датчик-реле для контроля давления воздуха и неагрессивных газов

Дифференциальное реле давления DUNGS LGW 10 A2,(альтернатива ИП Волынская Н.Г.) артикулы 107428 и 272338 — это высокочувствительное регулируемое устройство, предназначенное для контроля нагнетательного давления, давления разряжения и дифференциального давления воздуха и неагрессивных газов в топочных агрегатах, системах вентиляции и промышленных установках. Модель DUNGS LGW 10 A2 соответствует требованиям стандарта EN 1854, класс S, и служит для включения, выключения или переключения электрической цепи при достижении заданного значения давления. Реле оснащено высокочувствительной мембраной из NBR, регулировочным колесом со шкалой для точной настройки уставки и компактным корпусом из поликарбоната со степенью защиты IP54. Широко применяется в газовых горелках, котельных установках, системах вентиляции и кондиционирования, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования.

Технические характеристики DUNGS LGW 10 A2

• Оригинальные артикулы DUNGS: 107428, 272338.
• Тип устройства: регулируемое дифференциальное реле давления.
• Класс: S в соответствии с EN 1854.
• Максимальное рабочее давление (Pmax): 500 мбар (50 кПа).
• Диапазон настройки: 0,4-10 мбар.
• Дифференциал срабатывания (перепад Dp): от 0 до 1 мбар.
• Рабочая среда: воздух и неагрессивные газы (за исключением горючих газов).
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Степень защиты: IP54 (по DIN EN 60529).
• Материал корпуса: поликарбонат (пластмассовый корпус).
• Материал мембраны: NBR (нитриловый каучук).
• Тип соединения для подачи давления: шланговый штуцер диаметром 4,6 мм (для модели с шланговым соединением).
• Электрическое соединение: клеммное (штекерное подключение по запросу).
• Переключающий контакт: SPDT (однополюсный переключатель).
• Электрические характеристики: 6 А при 230 В AC.
• Вес нетто: 0,16-0,2 кг.
• Габариты (Д×Ш×В): 8,2×8,2×5,6 см.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 1-5 лет (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 90262020.

Расшифровка обозначения LGW 10 A2

• LGW — серия: регулируемые дифференциальные реле давления (Differential Pressure Switch).
• 10 — типоразмер: максимальное значение диапазона настройки (10 мбар).
• A2 — код исполнения: базовая модель без контрольной кнопки (для версии с кнопкой — A2P).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого реле давления в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS (оригинальные артикулы): 107428, 272338.
• Альтернативные артикулы в каталогах дистрибьюторов: уточняйте по каталогам.
• Совместимость с горелками брендов (при проверке совместимости): Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann и других.
• Аналоги с контрольной кнопкой: LGW 10 A2P.
• Аналоги с большим диапазоном: LGW 50 A2 (2,5-50 мбар).

Устройство и принцип работы

• Конструкция реле давления: LGW 10 A2 представляет собой электромеханическое устройство, состоящее из высокочувствительной мембраны из NBR, установочной пружины, регулировочного колеса со шкалой, микровыключателя и корпуса из поликарбоната со степенью защиты IP54. Мембрана воспринимает разницу давлений между двумя камерами и преобразует её в механическое перемещение, которое воздействует на микровыключатель. Регулировочное колесо позволяет точно настроить уставку срабатывания в диапазоне 0,4-10 мбар. Для подключения давления предусмотрен шланговый штуцер диаметром 4,6 мм. Устройство не требует вспомогательной энергии для работы.
• Принцип действия: Реле давления работает в диапазоне избыточного и пониженного давления. Дифференциальное давление действует через мембрану на микровыключатель, противодействуя силе установочной пружины. При достижении заданного значения давления (уставки) контакты микровыключателя переключаются, замыкая или размыкая электрическую цепь и передавая сигнал на систему управления горелкой или блок автоматики. При изменении давления в обратную сторону происходит обратное переключение. Дифференциал срабатывания составляет от 0 до 1 мбар, что обеспечивает высокую чувствительность и точность контроля.
• Простота настройки и монтажа: Регулировка уставки выполняется с помощью регулировочного колеса со шкалой с цифровыми обозначениями, что позволяет легко и точно настроить реле без использования дополнительных измерительных приборов. Компактные размеры и пластмассовый корпус обеспечивают удобство монтажа и экономию места. Изменение ориентации при монтаже (горизонтальная, перевернутая или промежуточная) влияет на точку срабатывания не более чем на ±0,5 мбар.

Особенности конструкции и преимущества

• Соответствие стандарту EN 1854 (класс S): Реле давления сертифицировано по европейскому стандарту EN 1854 для систем безопасности топочных агрегатов, что гарантирует его надёжность и безопасность в составе газового оборудования.
• Высокая чувствительность и точность: Дифференциал срабатывания от 0 до 1 мбар обеспечивает точное реагирование на малейшие изменения давления, что критически важно для стабильной работы горелочных систем.
• Универсальность применения: Реле может использоваться для контроля трёх типов давления: нагнетательного (избыточного), разрежения (вакуума) и дифференциального (разницы давлений).
• Широкий диапазон настройки (0,4-10 мбар): Позволяет адаптировать реле под различные требования горелочных установок и систем вентиляции, особенно для низких давлений.
• Высокое максимальное рабочее давление (500 мбар): Обеспечивает надёжную работу в системах с повышенным давлением.
• Степень защиты IP54: Корпус защищён от пыли и водяных брызг, что позволяет устанавливать реле в стандартных котельных и промышленных помещениях.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -15 до +70 °C позволяет устанавливать реле в неотапливаемых котельных и на открытых производственных площадках.
• Простота монтажа и настройки: Регулировочное колесо со шкалой с цифровыми обозначениями позволяет легко и точно настроить уставку без специальных инструментов. Компактные размеры и пластмассовый корпус упрощают интеграцию в систему.
• Высокочувствительная мембрана из NBR: Обеспечивает длительный срок службы и стабильную работу в широком диапазоне условий эксплуатации.
• Отсутствие необходимости во вспомогательной энергии: Реле работает за счёт давления среды, что упрощает его применение и повышает надёжность.
• Возможность усиленной изоляции корпуса (опционально): По отдельному заказу доступна версия с классом защиты IP65 для работы в условиях повышенной влажности.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования.

Области применения

• Промышленные и коммунальные котельные с газовыми и жидкотопливными горелками.
• Системы вентиляции и кондиционирования воздуха.
• Топочные агрегаты и теплогенераторы.
• Газовые рампы промышленных горелок — контроль давления воздуха и газа.
• Сушильные установки, технологические печи и воздухонагреватели.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Газовые горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Реле крепится на газопроводе или воздуховоде с помощью монтажных отверстий. Для подключения давления используется шланговый штуцер диаметром 4,6 мм. Допускается любое монтажное положение, однако изменение ориентации может влиять на точку срабатывания на ±0,5 мбар.
• Настройка уставки: Заданное значение давления устанавливается с помощью регулировочного колеса со шкалой. Настройка выполняется специалистом при пусконаладке горелки с использованием манометра для контроля фактического давления.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и реле. Используется клеммное соединение (или штекерное по запросу). Переключающий контакт SPDT рассчитан на ток до 6 А при 230 В AC. Для защиты цепи используйте внешний предохранитель соответствующего номинала.
• Проверка работоспособности: После установки и настройки проверьте срабатывание реле при достижении заданного давления. При повышении или понижении давления до уставки контакты должны переключаться с характерным щелчком.
• Обслуживание и диагностика: Реле не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса и точность срабатывания. При выходе из строя реле рекомендуется замена на новое оригинальное устройство DUNGS (арт. LGW 10 A2, 107428 или 272338) или проверенный совместимый аналог. Ремонт реле в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -15 до +70 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Riello, Weishaupt и других брендов: Модель LGW 10 A2 широко применяется в горелках различных брендов. При замене реле в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Штуцеры, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
