УФ-датчик пламени Siemens QRA2 — контроль горения для газовых и жидкотопливных горелок

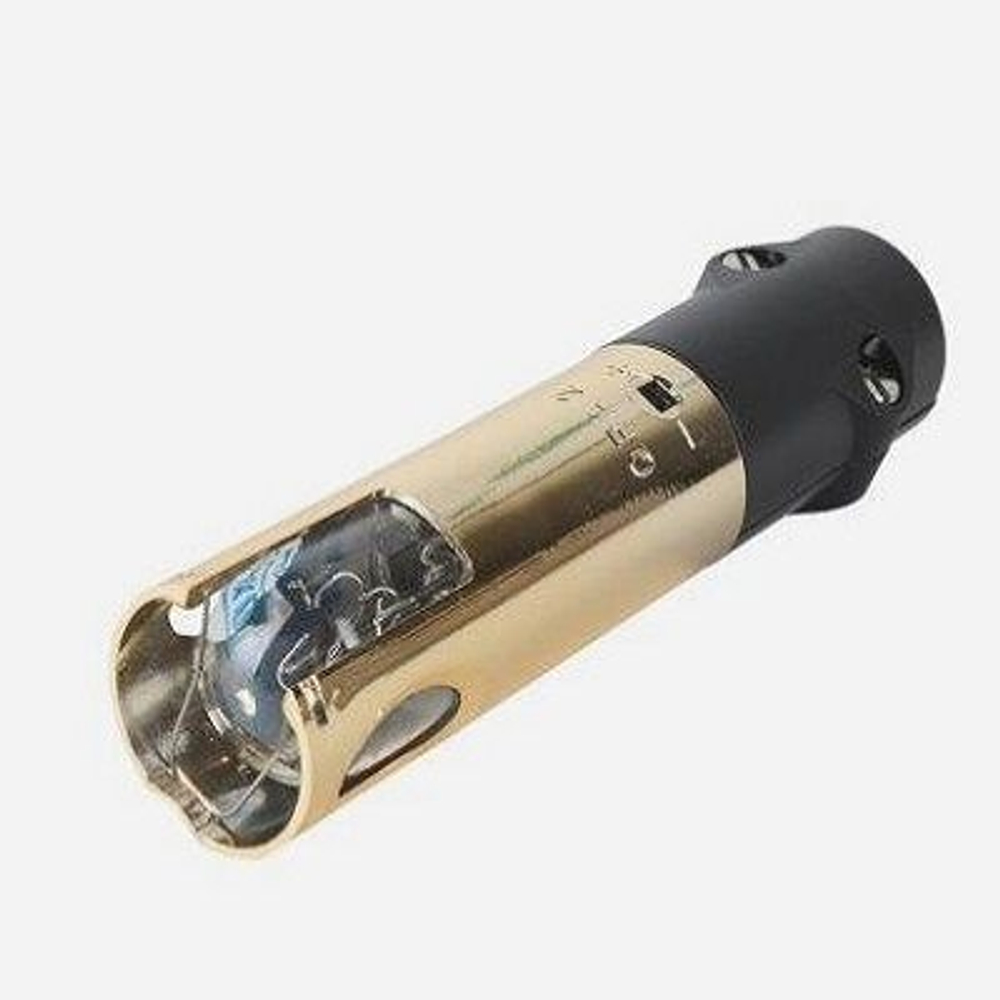

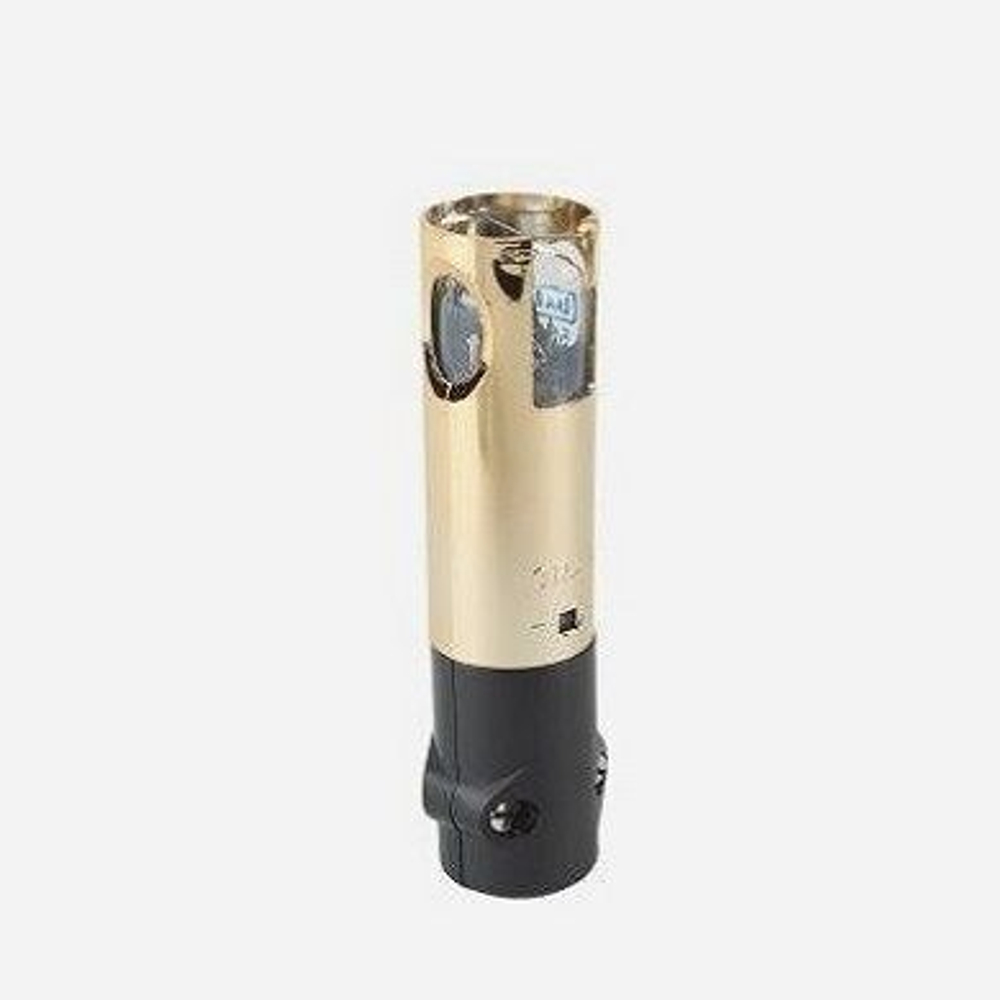

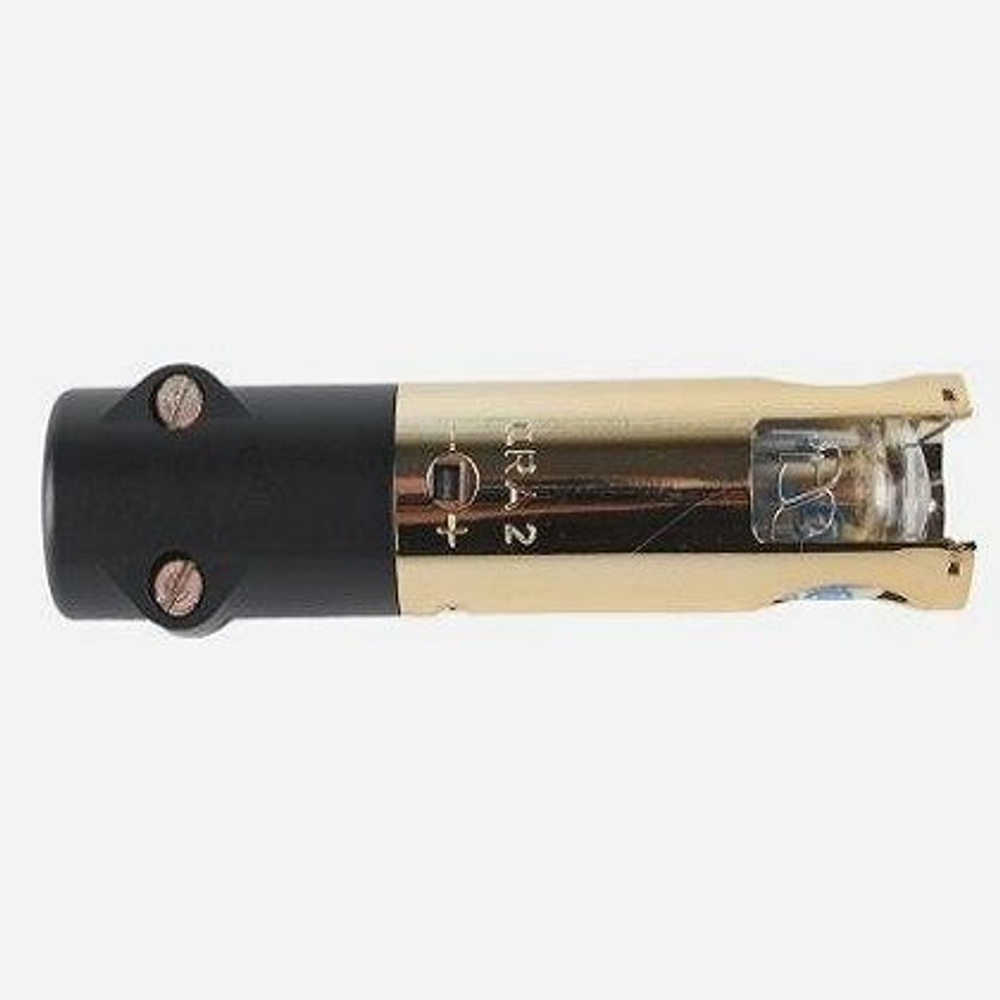

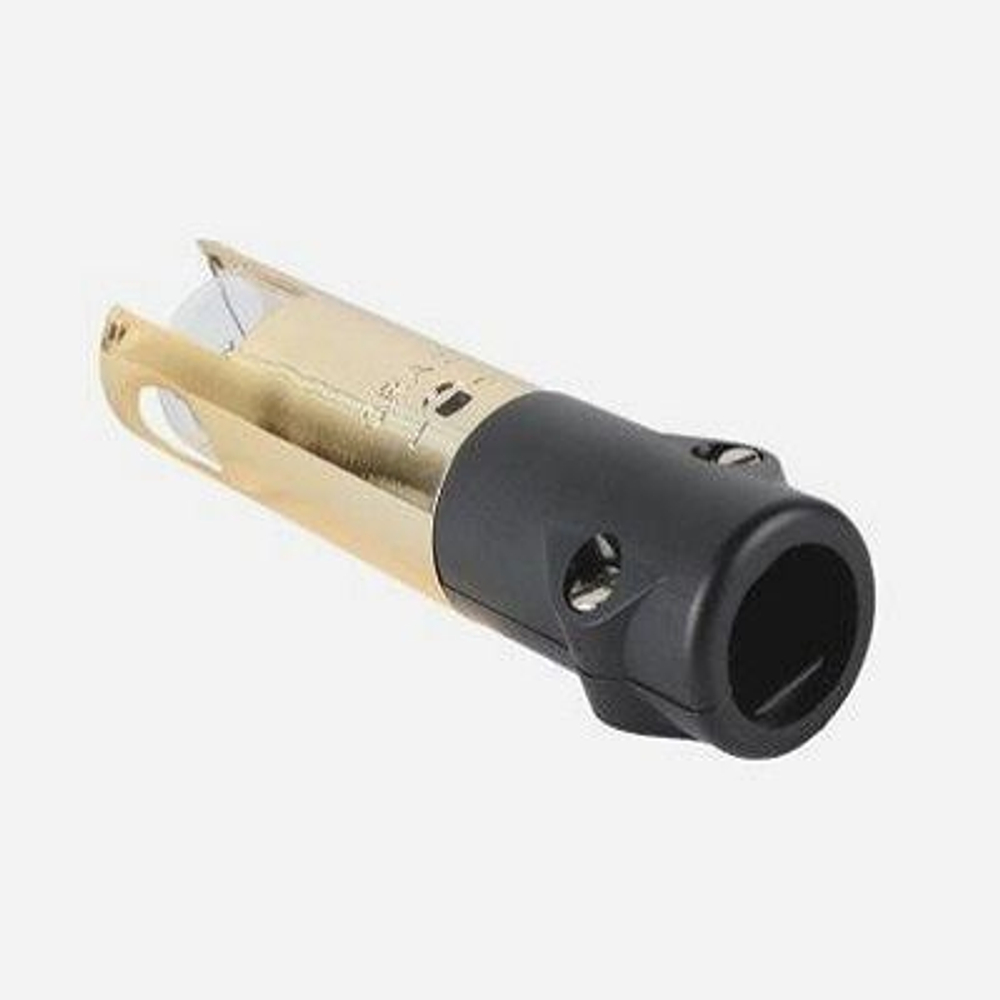

Siemens QRA2 (арт. BPZ:QRA2) — это ультрафиолетовый датчик пламени, предназначенный для использования совместно с автоматами горения Siemens. Он контролирует наличие пламени при сжигании газа, а также жёлтого или синего пламени жидкого топлива и служит для проверки искры зажигания. УФ-детектор QRA2 применяется в промышленных котельных, теплогенераторах, горелочных устройствах и технологических печах с прерывистым режимом работы.
Технические характеристики Siemens QRA2
- Артикул производителя: BPZ:QRA2
- Тип датчика: ультрафиолетовый (УФ), фотоэлемент с двумя электродами
- Чувствительность: нормальная
- Режим работы: прерывистый (intermittent)
- Замер пламени: фронтальный и боковой
- Длина корпуса датчика: 97 мм
- Класс пылевлагозащиты: IP40
- Рабочая температура окружающей среды: от -20 до +60 °C
- Допустимая влажность: < 95%
- Материал корпуса: металлизированный пластик (предотвращает образование статических зарядов от воздушного потока вентилятора)
- Спектральная чувствительность: 190 – 270 нм
- Кабель датчика (встроенный): 2 x 0,75 мм², длина 1,5 м (возможно удлинение)
- Допустимое давление в камере сгорания: макс. 50 мбар
- Вес: ≈ 0,06 кг
Ключевые особенности и преимущества
- Высокая надёжность: сертифицирован в соответствии с европейскими стандартами EN 298; фотоэлемент размещён за поворотной заслонкой и защищён пылезащитным окном из кварцевого стекла
- Длительный срок службы: УФ-элемент рассчитан на ≈10 000 рабочих часов при температуре до +50 °C
- Стабильная работа: невосприимчивость к излучению от огнеупорного кирпича камеры сгорания и постороннему освещению
- Простая установка: прямое крепление на горелке, возможно использование фиксирующего фланца (приобретается отдельно)
- Универсальность: подходит для газовых и жидкотопливных горелок, включая системы, работающие на «зелёных» видах топлива (HVO, OME и др.)
Совместимость с автоматами горения (топочными контроллерами)
Датчик пламени Siemens QRA2 совместим со следующими типами автоматов горения (требуется соответствующий адаптер AGQ в зависимости от модели):
- LGB2... / LGB4... (с AGQ1...)
- LFL... / LFE1... / LFE10 / LFS1.2
- LMG... (с AGQ2...)
- LME21 / LME22 / LME39 / LME41 / LME44 (с AGQ3...)
- LME71 / LME72 / LME73 / LME76 (с LFS1.2)
- LMV2 / LMV3 / LMV5 (с AGQ1...)
Модификации и запасные части
Модельный ряд QRA включает несколько модификаций:
- QRA2 — нормальная чувствительность, без фланца и зажима, чёрная клеммная крышка; запасной УФ-элемент AGR4 502 1131 0
- QRA2(1) — с фланцем и зажимом
- QRA2.9 — без фланца/зажима, чёрная крышка
- QRA2M — высокая чувствительность, зелёная крышка; запасной УФ-элемент AGR 4 502 4065 0
Все аксессуары (фланцы, зажимы, сменные УФ-ячейки) заказываются отдельно.
Области применения
- Промышленные и коммунальные котельные
- Теплогенераторы, воздухоподогреватели и сушильные установки (зерносушилки)
- Технологические печи и горелочные устройства
- Системы контроля искры зажигания
Рекомендации по монтажу и эксплуатации
- Направляйте датчик на зону с максимальной интенсивностью УФ-излучения пламени.
- Не прокладывайте кабель датчика вместе с силовыми линиями — линейная ёмкость ослабляет сигнал пламени.
- Используйте отдельный экранированный кабель, соблюдая максимально допустимую длину, указанную в документации автомата горения.
- Перед проверкой и монтажом датчик необходимо просушить, если он хранился во влажных условиях.
- Работы по установке должны выполняться квалифицированным персоналом при отключённом питании.
※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования.
