УФ-датчик пламени Siemens QRA10M.C — высокочувствительный контроль для газовых и жидкотопливных горелок

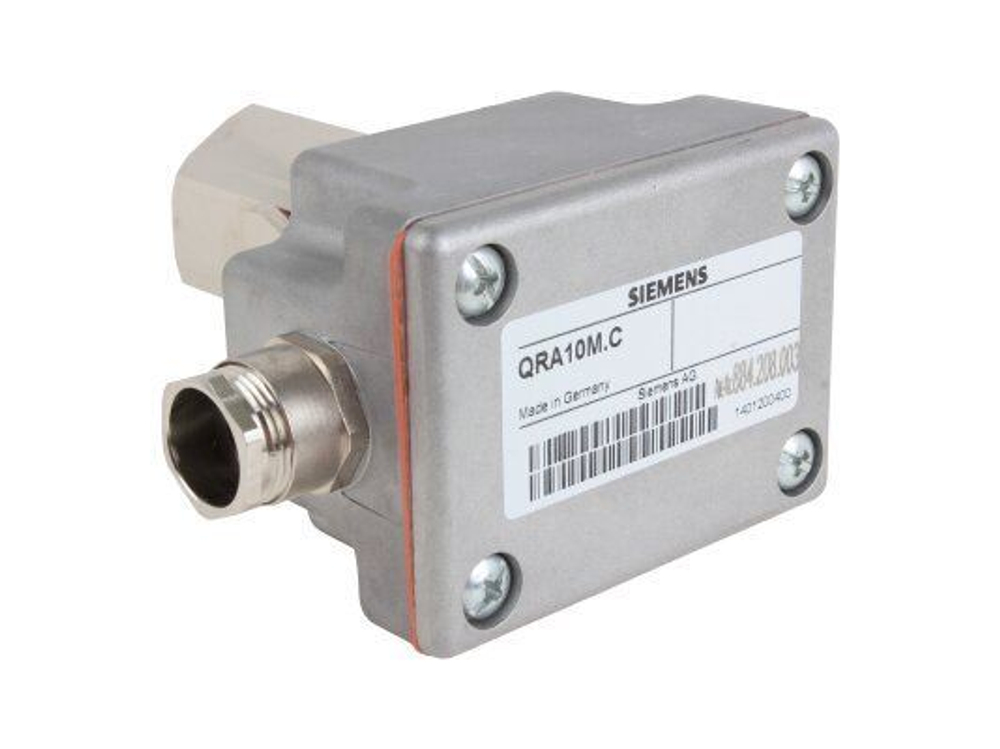

Siemens QRA10M.C (альтернатива ИП Волынская НГ ) (арт. BPZ:QRA10M.C) — это ультрафиолетовый датчик пламени с повышенной чувствительностью (High Sensitivity), предназначенный для совместной работы с топочными автоматами Siemens. Он обеспечивает надёжный контроль пламени при сжигании газа, а также жёлтого или синего пламени жидкого топлива и служит для проверки искры зажигания. Модель QRA10M.C является высокочувствительной версией серии QRA10 и применяется в промышленных котельных, теплогенераторах, горелочных устройствах и технологических печах с прерывистым режимом работы.

Технические характеристики Siemens QRA10M.C

• Артикул производителя: BPZ:QRA10M.C[reference:0]
• Тип датчика: ультрафиолетовый (УФ), фотоэлемент с двумя электродами[reference:1]
• Чувствительность: высокая (High Sensitivity)[reference:2]
• Режим работы: прерывистый (intermittent)[reference:3]
• Замер пламени: боковой[reference:4]
• Напряжение питания: от 220 до 240 В ~ (50/60 Гц)[reference:5]
• Класс пылевлагозащиты: IP54 (возможно усиление до IP65 с помощью комплекта AGG08)[reference:6][reference:7]
• Длина корпуса датчика: 87 мм[reference:8]
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:9]
• Максимальное давление в камере сгорания: 50 мбар (без охлаждающего воздуха), 500 мбар — с использованием адаптеров AGG03 или AGG02[reference:10]
• Корпус: литой под давлением алюминиевый (die-cast aluminium)[reference:11]
• Монтаж: 1-дюймовая монтажная муфта, байонетный фитинг[reference:12]
• Материал кабеля и кабельный ввод: Pg-кабельный сальник (съёмный)[reference:13]
• Вес нетто: ≈0,776 кг[reference:14][reference:15]
• Габариты: 8.7 x 6.5 x 12 см[reference:16]
• Ресурс УФ-элемента: ≈10 000 рабочих часов при температуре до +50 °C[reference:17][reference:18]

Ключевые особенности и преимущества

• Высокая чувствительность: модель QRA10M.C является высокочувствительной версией серии QRA10 (в отличие от стандартной QRA10.C), что обеспечивает более надёжное обнаружение пламени даже в сложных условиях горения[reference:19].
• Прочный литой алюминиевый корпус: корпус из литого под давлением алюминия обеспечивает высокую механическую прочность, защиту от электромагнитных помех и устойчивость к нагреву[reference:20].
• Защита от пыли и влаги: степень защиты IP54 (с возможностью усиления до IP65) позволяет эксплуатировать датчик в сложных промышленных условиях[reference:21].
• Устойчивость к ложным срабатываниям: не реагирует на дневной свет, раскалённый огнеупорный кирпич камеры сгорания или освещение котельного помещения[reference:22].
• Гибкость монтажа: байонетное соединение позволяет закрепить датчик непосредственно на 1-дюймовой монтажной муфте или на стеклянном держателе AGG06[reference:23].
• Возможность подвода охлаждающего воздуха: литой корпус оснащён 1-дюймовой муфтой с возможностью подвода охлаждающего воздуха для работы при высоких температурах в камере сгорания[reference:24].
• Съёмный кабельный сальник Pg: легко снимается для замены кабеля или использования удлинителя[reference:25].

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRA10M.C совместим со следующими типами автоматов горения Siemens (требуется соответствующий адаптер AGQ в зависимости от модели):

• LFL... — напрямую или через адаптер[reference:26]
• LFE1... / LFE10...[reference:27]
• LGB2... / LGB4... (с AGQ1...)[reference:28]
• LMG... (с AGQ2...)[reference:29]
• LME21... / LME22... / LME39... (с AGQ3...)[reference:30]
• LMV2... / LMV3... / LMV5... (с AGQ1...)[reference:31]

Модификации и запасные части

Модельный ряд QRA10 включает несколько модификаций:

• QRA10M.C — высокая чувствительность[reference:32]
• QRA10.C — нормальная (стандартная) чувствительность[reference:33]

Запасной УФ-фотоэлемент: AGR 4 502 4065 0 — для модели QRA10M.C[reference:34]

Аксессуары (приобретаются отдельно):

• AGG06 — стеклянный держатель линз[reference:35]
• AGG07 — шаровая головка с 1-дюймовой внутренней резьбой, угловой диапазон 14°[reference:36]
• AGG02 — теплозащитное стекло с пружинным омывателем и кольцом[reference:37]
• AGG03 — линза из кварцевого стекла с пружинным омывателем и кольцом[reference:38]
• AGG08 — комплект для усиления пылевлагозащиты до IP65[reference:39]

Области применения

• Промышленные и коммунальные котельные
• Теплогенераторы и сушильные установки
• Промышленные печи и технологические линии
• Системы контроля искры зажигания
• Газовые и жидкотопливные горелки (включая системы на «зелёных» видах топлива — HVO, OME)

Рекомендации по монтажу и эксплуатации

• Направляйте датчик на зону с максимальной интенсивностью УФ-излучения пламени.
• Не прокладывайте кабель датчика вместе с силовыми линиями — линейная ёмкость ослабляет сигнал пламени. Используйте отдельный экранированный кабель с соблюдением максимально допустимой длины, указанной в документации автомата горения.
• Перед проверкой и монтажом датчик необходимо просушить, если он хранился во влажных условиях.
• Работы по установке должны выполняться квалифицированным персоналом при отключённом питании.
• При использовании датчика недопустимо образование конденсата, обледенение или попадание влаги внутрь корпуса[reference:40].

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
