Фоторезистивный датчик пламени Siemens QRB1A-A070B70A — контроль желтого пламени для жидкотопливных горелок

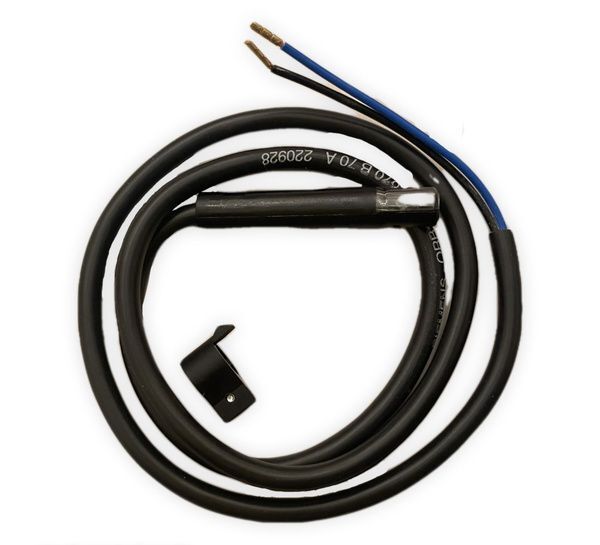

Siemens QRB1A-A070B70A (альтернатива ИП Волынская Н.Г.) (арт. BPZ:QRB1A-A070B70A) — это фоторезистивный датчик пламени, предназначенный для контроля горения жидкого топлива (горящего желтым пламенем) в видимом спектре света. Он используется совместно с автоматами горения Siemens с прерывистым циклом работы и передает управляющему устройству электрические сигналы о наличии или отсутствии пламени для регулирования подачи топлива.

Технические характеристики Siemens QRB1A-A070B70A

• Артикул производителя: BPZ:QRB1A-A070B70A
• Тип датчика пламени: фоторезистивный (сенсор желтого пламени)
• Чувствительность: нормальная
• Замер пламени: фронтальный и боковой (90°)
• Длина корпуса датчика: 50 мм
• Длина кабеля электропитания: 700 мм (2-жильный, ПВХ-изоляция, диаметр оболочки 5,1 мм)
• Конец кабеля (зачищенный): 70 мм
• Фланец и хомут: есть (в комплекте)
• Класс пылевлагозащиты: IP40
• Монтаж: любое положение
• Цвет корпуса: черный
• Рабочая температура: от -20 до +60 °C
• Допустимая влажность: < 95% (без конденсации и обледенения)
• Вес нетто: 0,029–0,036 кг
• Страна происхождения: Германия
• Статус продукта (PLM): PM300 (Активный продукт)

Ключевые особенности и преимущества

• Высокая точность детектирования: датчик оснащен фоторезистором нормальной чувствительности, что обеспечивает надёжное обнаружение желтого пламени жидкого топлива.
• Широкий обзор и компактность: компактный корпус длиной 50 мм обеспечивает удобство монтажа, а фронтальная и боковая (90°) видимость упрощают выбор оптимального положения для отслеживания пламени.
• Надёжное виброустойчивое крепление: установка осуществляется с помощью фланца и хомута, входящих в комплект. Направляющая канавка на фланце и кулачковый упор на зажиме гарантируют правильное позиционирование датчика относительно пламени и предотвращают смещение от вибраций горелки.
• Простая интеграция: совместим с широким спектром автоматов горения Siemens (LAL, LME7, LMO, LMV, LOA).
• Защита от внешних воздействий: корпус имеет степень защиты IP40, что обеспечивает защиту от пыли и влаги.
• Двужильный кабель питания: встроенный кабель длиной 700 мм с зачищенными концами обеспечивает удобное подключение к блоку управления горелкой.

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRB1A-A070B70A совместим со следующими типами автоматов горения Siemens:

• LAL...
• LME7...
• LMO...
• LMV...
• LOA...

Важное примечание по эксплуатации

Фоторезистивный датчик пламени QRB1A-A070B70A воспринимает также часть спектра света от посторонних источников (например, ламп освещения котельного помещения, футеровочного кирпича камеры сгорания, солнечного света). Поэтому при выборе места установки и эксплуатации необходимо соблюдать стандартные инструкции по безопасности и меры предосторожности для исключения ложных срабатываний от постороннего света.

Области применения

• Промышленные и коммунальные котельные с жидкотопливными горелками
• Теплогенераторы и сушильные установки
• Воздухоподогреватели (WLE)
• Технологические печи и горелочные устройства
• Системы контроля пламени жидкого топлива (включая системы на биотопливе и отработанном масле)

Рекомендации по монтажу и эксплуатации

• Направляйте датчик на зону с максимальной интенсивностью излучения желтого пламени.
• Не прокладывайте кабель датчика вместе с силовыми линиями — линейная емкость может ослаблять сигнал. Используйте экранированный кабель с соблюдением максимально допустимой длины, указанной в документации автомата горения.
• Перед проверкой и монтажом датчик необходимо просушить, если он хранился во влажных условиях.
• Работы по установке должны выполняться квалифицированным персоналом при отключенном питании.

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
