Высокочувствительный фоторезистивный датчик пламени Siemens QRB1B-A070B70A — контроль желтого пламени для жидкотопливных горелок

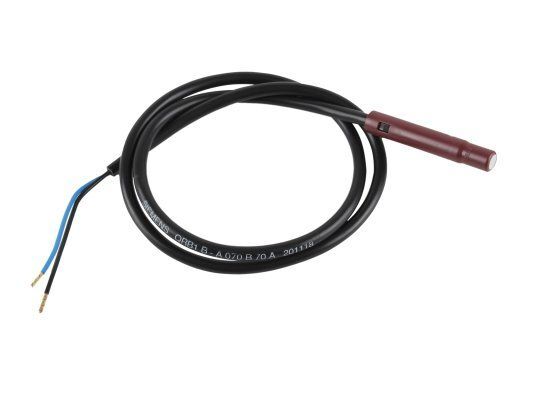

Siemens QRB1B-A070B70A (альтернатива ИП Волынская Н.Г.) (арт. BPZ:QRB1B-A070B70A) — это фоторезистивный датчик пламени с повышенной чувствительностью, предназначенный для контроля горения жидкого топлива, горящего желтым пламенем, в видимом спектре света. Модель QRB1B-A070B70A отличается высокой чувствительностью, красным цветом корпуса и компактными размерами. Датчик используется совместно с автоматами горения Siemens с прерывистым циклом работы и передает управляющему устройству сигнал о наличии или отсутствии пламени для регулирования подачи топлива.

Технические характеристики Siemens QRB1B-A070B70A

• Артикул производителя: BPZ:QRB1B-A070B70A
• Тип датчика пламени: фоторезистивный (сенсор желтого пламени)
• Чувствительность: высокая (High Sensitivity)
• Замер пламени: фронтальный и боковой (90°)
• Длина корпуса датчика: 50 мм
• Длина кабеля электропитания: 70 см (зачищенный конец 70 мм)
• Цвет корпуса: красный
• Класс пылевлагозащиты: IP40
• Рабочая температура: от -20 до +60 °C
• Фланец и хомут: отсутствуют (крепление через пластмассовую вставку или фланец)
• Вес нетто: 0,023 кг
• Страна происхождения: Германия
• Статус продукта (PLM): PM300 (Активный продукт)

Ключевые особенности и преимущества

• Высокая чувствительность: датчик оснащен фоторезистором повышенной чувствительности, что обеспечивает надежное обнаружение пламени даже в сложных условиях горения.
• Компактные размеры: длина корпуса всего 50 мм позволяет устанавливать датчик в ограниченном пространстве горелочного устройства.
• Универсальная видимость: датчик подходит как для фронтального, так и для бокового (90°) замера пламени, что обеспечивает гибкость при монтаже.
• Прочная конструкция: корпус красного цвета выполнен из ударопрочного пластика с защитой от пыли и влаги по стандарту IP40.
• Простая установка: датчик крепится с помощью фланца и хомута или через пластмассовую вставку. Направляющая канавка на фланце гарантирует правильное позиционирование относительно пламени.
• Встроенный кабель: двухжильный кабель длиной 70 см с зачищенными концами обеспечивает удобное подключение к блоку управления горелкой.
• Виброустойчивое крепление: специальная конструкция крепежных элементов обеспечивает надежную фиксацию датчика даже при сильных вибрациях горелки.

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRB1B-A070B70A совместим со следующими типами автоматов горения Siemens (прерывистый режим работы):

• LAL...
• LME7...
• LMO...
• LMV...
• LOA...

Важное примечание по эксплуатации

Фоторезистивный датчик пламени QRB1B-A070B70A воспринимает также часть спектра света от посторонних источников (например, ламп освещения котельного помещения, футеровочного кирпича камеры сгорания, солнечного света). Поэтому при выборе места установки и эксплуатации необходимо соблюдать стандартные инструкции по безопасности и меры предосторожности для исключения ложных срабатываний от постороннего света.

Отличия от модели QRB1A-A070B70A2

Модель QRB1B-A070B70A является усовершенствованной версией с повышенной чувствительностью (High Sensitivity), в то время как QRB1A имеет нормальную чувствительность. Также модель QRB1B отличается красным цветом корпуса, тогда как QRB1A выпускается в черном корпусе. При выборе датчика необходимо ориентироваться на требования конкретной модели горелки и менеджера горения.

Области применения

• Промышленные и коммунальные котельные с жидкотопливными горелками
• Теплогенераторы и сушильные установки
• Воздухоподогреватели (WLE)
• Технологические печи и горелочные устройства
• Системы контроля пламени жидкого топлива (включая системы на биотопливе и отработанном масле)

Рекомендации по монтажу и эксплуатации

• Направляйте датчик на зону с максимальной интенсивностью излучения желтого пламени.
• Не прокладывайте кабель датчика вместе с силовыми линиями — линейная емкость может ослаблять сигнал. Используйте экранированный кабель с соблюдением максимально допустимой длины, указанной в документации автомата горения.
• Перед проверкой и монтажом датчик необходимо просушить, если он хранился во влажных условиях.
• Работы по установке должны выполняться квалифицированным персоналом при отключенном питании.
• При отсутствии в комплекте фланца и хомута их необходимо приобрести отдельно для надежного крепления датчика на горелке.

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
