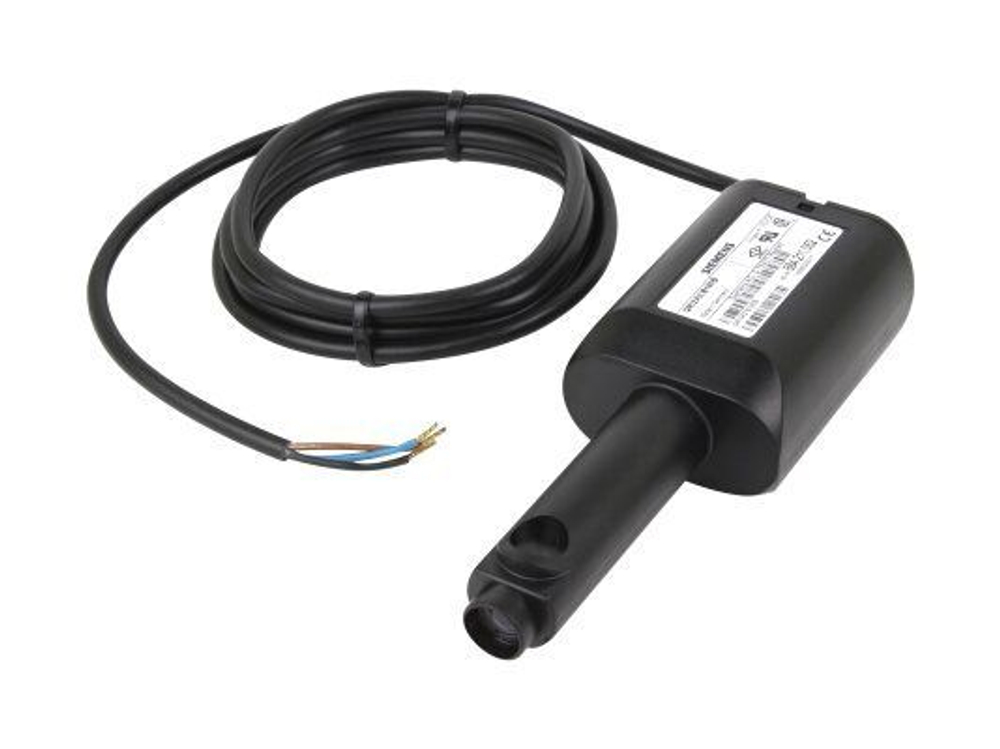

Инфракрасный датчик пламени Siemens QRI2B2.B180B — контроль горения для газовых и жидкотопливных горелок

Siemens QRI2B2.B180B (альтернатива ИП Волынская Н.Г.) (арт. BPZ:QRI2B2.B180B) — это инфракрасный (ИК) датчик пламени, предназначенный для совместной работы с топочными автоматами Siemens. Он обеспечивает надёжный контроль пламени при сжигании газа, жидкого топлива, угля и других видов топлива, излучающих свет в инфракрасном диапазоне[reference:0]. Модель QRI2B2.B180B используется в промышленных котельных, теплогенераторах, горелочных устройствах и технологических печах как с непрерывным, так и с прерывистым режимом работы[reference:1].

Технические характеристики Siemens QRI2B2.B180B

• Артикул производителя: BPZ:QRI2B2.B180B
• Тип датчика пламени: инфракрасный (ИК), фоторезистивный
• Освещение: боковое (lateral illumination), возможно также фронтальное
• Длина кабеля: 180 см (с зачищенными концами или с наконечниками)[reference:2][reference:3]
• Длина корпуса датчика: 75.5 мм[reference:4]
• Класс пылевлагозащиты: IP54[reference:5]
• Корпус: пластиковый, чёрный, ударопрочный[reference:6]
• Спектральная чувствительность: максимум около 2 мкм[reference:7][reference:8]
• Выходной сигнал (постоянное напряжение): от 0 до 5 В[reference:9]
• Рабочая температура окружающей среды: от -20 до +60 °C (по некоторым данным до +80 °C)[reference:10][reference:11]
• Вес нетто: ≈ 0,175–0,209 кг[reference:12][reference:13]
• Крепление: на горелке с помощью фланца и хомута[reference:14][reference:15]
• Страна производства: Германия[reference:16]

Ключевые особенности и преимущества

• Инфракрасный чувствительный элемент: датчик оснащён фоторезистором, реагирующим на ИК-излучение в диапазоне около 2 мкм, что позволяет обнаруживать пламя газа, мазута, угля и других видов топлива[reference:17].
• Встроенный усилитель сигнала: наличие встроенного усилителя обеспечивает стабильную передачу сигнала от датчика к контроллеру без дополнительных устройств[reference:18].
• Универсальность монтажа: датчик может устанавливаться как для фронтального, так и для бокового (90°) замера пламени[reference:19].
• Электронный самоконтроль: благодаря функции электронного самоконтроля сигнала пламени датчик может использоваться с программами горения для непрерывной или прерывистой работы[reference:20].
• Герметичная конструкция: инфракрасный датчик и предусилитель полностью загерметизированы стеклом, что защищает их от загрязнений и влаги[reference:21].
• Светодиодная индикация: на задней стороне датчика расположены два светодиода для индикации сигнала пламени и контроля чувствительности[reference:22].

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRI2B2.B180B разработан специально для эксплуатации совместно со следующими программами горения Siemens:

• LMV5... (системы управления горением)[reference:23]
• LMV6...[reference:24]
• LME75...[reference:25]

Для установки датчика используются штатные крепёжные элементы: фланец и хомут, которые входят в комплект или приобретаются отдельно[reference:26].

Модификации и запасные части

Модельный ряд QRI включает несколько модификаций:

• QRI2B2.B180B — ИК-датчик пламени с боковым освещением, пластиковый корпус, стандартная чувствительность, длина кабеля 180 см, зачищенные концы/наконечники
• QRI2A2.B180B — аналогичная модель с другой конфигурацией освещения[reference:27]
• QRI2B2.B180B1 — версия с некоторыми конструктивными отличиями[reference:28]

Аксессуары (приобретаются отдельно):

• Фланец (с радиусом): арт. BPZ:424188500
• Фланец (прямой): арт. BPZ:424188980
• Хомут: арт. BPZ:419988060
• Монтажный комплект для фронтального освещения AGG2.110: арт. BPZ:AGG2.110[reference:29]

Области применения

• Промышленные и коммунальные котельные с газовыми и жидкотопливными горелками
• Теплогенераторы и сушильные установки
• Промышленные печи и технологические линии
• Системы контроля пламени на угольных горелках
• Объекты энергетики с комбинированными горелками

Рекомендации по монтажу и эксплуатации

• Давление в камере сгорания должно быть не более 50 мбар без использования охлаждающего воздуха. Для более высокого давления используйте соответствующие адаптеры (AGG02, AGG03).
• Располагайте датчик таким образом, чтобы он регистрировал только мерцающую периферийную зону пламени, ограничивая обзор на горячие стенки камеры сгорания[reference:30].
• Не прокладывайте кабель датчика вместе с силовыми линиями — это может вызвать помехи и ослабить сигнал. Используйте отдельный экранированный кабель.
• Перед монтажом и обслуживанием обязательно отключайте питание установки с обеих сторон, чтобы избежать поражения электрическим током[reference:31].
• Все работы по установке, подключению и вводу в эксплуатацию должны выполняться квалифицированным персоналом[reference:32].
• Для очистки линзы датчика используйте мягкую, чистую ткань, не содержащую масла и растворителей[reference:33].

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
