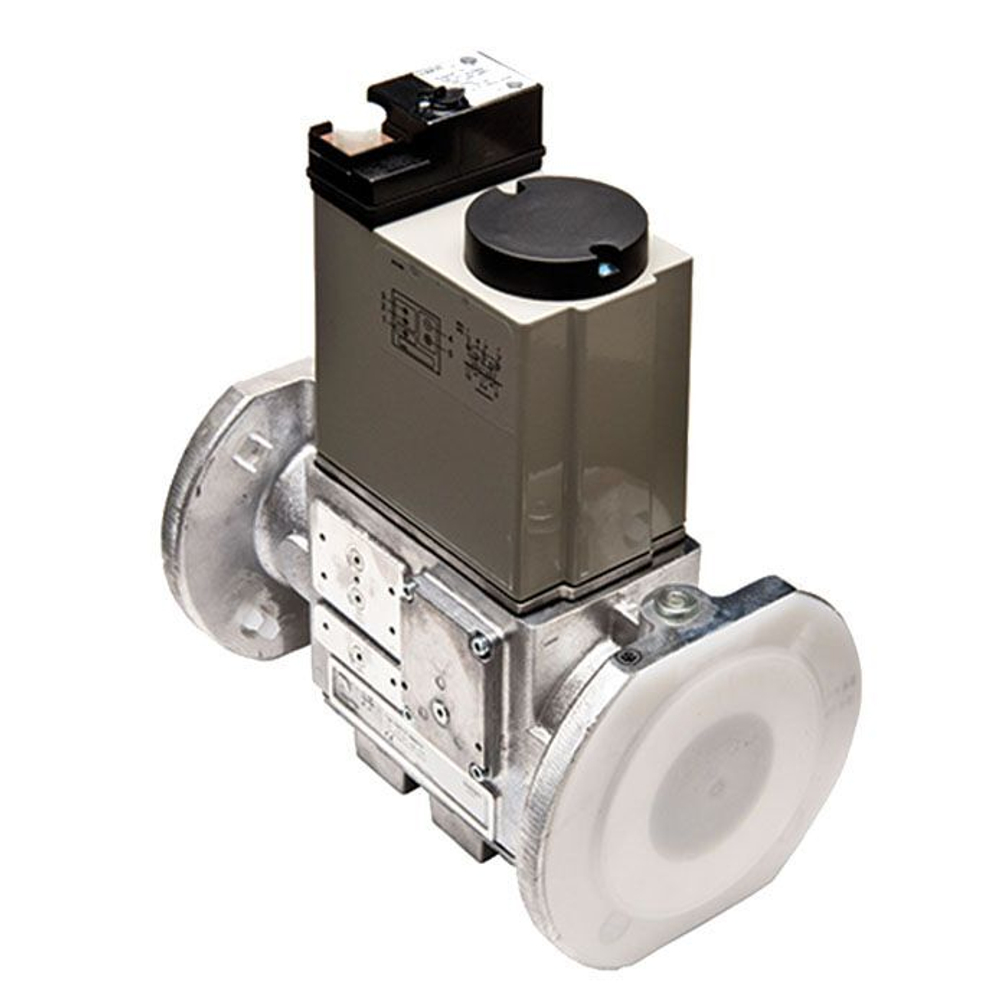

Двойной электромагнитный клапан DUNGS DMV-D 5050/11 арт. 224381 — быстродействующая запорная арматура класса А для промышленных горелок и ГПА

Двойной электромагнитный газовый клапан DUNGS DMV-D 5050/11, артикул 224381 — это компактная запорная арматура, объединяющая в одном корпусе два нормально закрытых электромагнитных клапана класса А по DIN EN 161, группа 2. Модель DMV-D 5050/11 относится к классической 11-й серии DMV, зарекомендовавшей себя как надёжное и долговечное решение для газовых горелок и газопоршневых агрегатов (ГПА). В данной модификации оба клапана (V1 и V2) являются быстродействующими: время открытия и закрытия каждого составляет менее 1 секунды, что обеспечивает максимальную оперативность отключения газа при аварийных ситуациях. Клапан предназначен для автоматического открытия и закрытия подачи газа в промышленных горелках, газопоршневых агрегатах (ГПА), когенерационных установках и другом тепловом оборудовании. Благодаря технике двойных тарельчатых клапанов устройство обеспечивает высокую пропускную способность (до 110 м³/ч при перепаде давления 10 мбар) при минимальном гидравлическом сопротивлении. Клапан применяется для природного газа, сжиженного газа (пропан, бутан) и других нейтральных газообразных сред семейств 1, 2, 3. Широко используется при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ, а также в газовых рампах современных промышленных горелок.

Технические характеристики DUNGS DMV-D 5050/11

• Оригинальные артикулы DUNGS: 224381 (230 В), 226064 (110-120 В), 226066 (24-28 В DC).
• Модель: DMV-D 5050/11.
• Тип клапана: двойной электромагнитный клапан, два нормально закрытых клапана в одном корпусе (одноступенчатый).
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Расход газа при перепаде давления 10 мбар: 110 м³/ч.
• Присоединение: фланцевое DN 50 (2«).
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц. Доступны исполнения на другие напряжения: 110-120 В (арт. 226064), 24-28 В DC (арт. 226066).
• Пусковая мощность (катушка): 90 ВА.
• Время открытия V1 и V2: менее 1 секунды (быстрое).
• Время закрытия V1 и V2: менее 1 секунды (быстрое).
• Степень защиты: IP54 (NEMA Type 12).
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Температура рабочей среды: от -15 до +70 °C.
• Температура хранения: от -15 до +60 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнения: NBR (нитриловый каучук).
• Встроенный фильтр: сетчатый, размер ячеек 1 мм.
• Заменяемая катушка (230 В): Magnet Nr. 1212, арт. 225048.
• Заменяемая катушка (110-120 В): арт. 225049.
• Заменяемая катушка (24-28 В DC): арт. 225051.
• Заменяемая печатная плата (230 В): арт. 266147.
• Заменяемая печатная плата (110-120 В): арт. 266149.
• Заменяемая печатная плата (24-28 В DC): арт. 266151.
• Габариты Д×Ш×В: 240×165×165 мм.
• Вес: 8,31 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-D 5050/11

• DMV — DUNGS Dual Modular Valve (двойной модульный клапан).
• D — быстродействующее исполнение: оба клапана (V1 и V2) быстро открываются и быстро закрываются.
• 5050 — типоразмер: присоединение DN 50.
• /11 — 11-я серия.

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого двойного клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS (220-240 В): 224381, DMV-D 5050/11.
• DUNGS (110-120 В): 226064.
• DUNGS (24-28 В DC): 226066.
• DMV-DLE 5050/11 (с медленным открытием V2, 230 В): 224924.
• DMV-DLE 5050/11 (с медленным открытием V2, 24 В DC): 226120.
• Oilon: 36749088, 36749188.
• Weishaupt: We 605202, We 605204, We 605208, We 605206, We 151 331 2615/2, We 151 331 2617/2, We 151 331 2619/2, We 151 331 2621/2, We 151 331 2623/2, We 151 331 2625/2.
• Elco: 65310682, 65310681, 65310668, 65311779, 65311780.
• Cuenod: 65310682, 65310681, 65310668, 65311779, 65311780.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Заменяемая катушка (230 В): Magnet Nr. 1212, арт. 225048.
• Заменяемая печатная плата (230 В): арт. 266147.

Устройство и принцип работы

• Конструкция двойного клапана: DUNGS DMV-D 5050/11 представляет собой компактную арматуру, в корпусе которой размещены два одноступенчатых нормально закрытых электромагнитных клапана (V1 и V2) класса А. Оба клапана выполнены по технологии двойных тарельчатых клапанов, что обеспечивает высокую пропускную способность при минимальных габаритах. Корпус оснащён встроенным сетчатым фильтром (размер ячеек 1 мм) для защиты от механических примесей. На корпусе предусмотрены места для установки дополнительных устройств: датчиков-реле минимального и максимального давления, блока проверки герметичности (VPS 504), сбросного и запального электромагнитных клапанов.
• Принцип действия: В обесточенном состоянии оба клапана закрыты — пружины прижимают тарельчатые затворы к сёдлам, перекрывая поток газа. При подаче напряжения на электромагнитные катушки создаётся электромагнитное поле, которое втягивает якоря, преодолевая усилие пружин, и открывает проходное сечение. В данной модели DMV-D оба клапана открываются быстро (менее 1 секунды). При снятии напряжения магнитное поле исчезает, пружины возвращают якоря в исходное положение, и оба клапана мгновенно закрываются (менее 1 секунды). Быстрое закрытие обоих клапанов обеспечивает максимальную безопасность при аварийных остановках.
• Регулировка расхода: На корпусе предусмотрен дроссель расхода газа (главная регулировка потока) на клапане V1 для ручного ограничения основного потока газа, что позволяет точно настраивать мощность горелки.
• Энергосбережение: Клапан оснащён магнитом постоянного напряжения (магнит постоянного напряжения), который снижает энергопотребление в режиме удержания.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе (двойная герметизация): Соответствие строгим требованиям DIN EN 161, группа 2. Два последовательных запорных клапана гарантируют абсолютную герметичность и безопасность, исключая утечки газа в закрытом состоянии. Клапан сертифицирован TÜV и соответствует требованиям Regulation (EU) 2016/426 для газовых приборов, а также имеет международные сертификаты, включая AGA (Australian Gas Association) с сертификатом №5038.
• Высокая пропускная способность (110 м³/ч при перепаде 10 мбар): Благодаря применению двойных тарельчатых клапанов устройство обеспечивает максимальный расход газа для горелок средней мощности при минимальном гидравлическом сопротивлении.
• Быстрое открытие и закрытие обоих клапанов (менее 1 секунды): Мгновенное перекрытие подачи газа при аварийных ситуациях, а также быстрое открытие для выхода на рабочий режим. Отсутствие задержек открытия (в отличие от версии DLE) позволяет использовать клапан в системах, где не требуется плавный розжиг.
• Дроссель расхода (главная регулировка потока) на клапане V1: Возможность ручного ограничения основного потока газа позволяет точно настраивать мощность горелки без использования дополнительных устройств.
• Компактная конструкция и малый вес (8,31 кг): Интеграция двух клапанов в один корпус существенно сокращает монтажные размеры газовой рампы по сравнению с установкой двух отдельных клапанов.
• Устойчивость к внешним воздействиям (IP54 / NEMA Type 12): Корпус защищён от пыли и водяных брызг, что допускает установку в стандартных котельных, а также в помещениях с повышенной влажностью.
• Возможность модернизации и дооснащения: На корпусе предусмотрены порты для прямой установки регулятора давления, датчиков-реле давления (минимального и максимального давления GW), блока проверки герметичности клапанов (VPS 504), сбросного или запального электромагнитного клапана без необходимости в дополнительных трубопроводах.
• Встроенный сетчатый фильтр (1 мм): Защищает внутренние элементы клапанов от механических примесей, содержащихся в газе. Может быть очищен или заменён без демонтажа клапана.
• Энергосберегающий магнит постоянного напряжения: Снижает энергопотребление в режиме удержания и уменьшает нагрев катушки.
• Отсутствие цветных металлов: Клапан не содержит цветные металлы, что делает его устойчивым к воздействию сероводорода H₂S (до 0,1 об. %).
• Гибкость монтажа: Клапан может монтироваться на горизонтальных и вертикальных участках газопровода в любом положении.
• Опция контроля положения закрытия: Возможность установки концевого выключателя K01/1 (арт. 211202) для мониторинга положения обоих клапанов.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — запорная арматура для 1-ступенчатых и 2-ступенчатых горелок, не требующих плавного розжига.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ. В России двойные электромагнитные клапаны DMV-D 5050/11 часто используются для реконструкции и технического перевооружения старых котельных.
• Сушильные установки средней мощности, технологические печи, теплогенераторы и воздухонагреватели.
• Системы газоснабжения, работающие на природном газе, сжиженном газе (пропан, бутан) и других нейтральных газах (семейства 1, 2, 3).
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, Cuenod, Buderus, Viessmann, Ferroli (при проверке совместимости).

Принадлежности для монтажа

Для установки двойного электромагнитного клапана DMV-D 5050/11 могут потребоваться следующие принадлежности:

• Штекер для электроподключения (DIN-коннектор): арт. 210319.
• Сбросной фланец G 1/2«: арт. 219007.
• Сбросной фланец G 3/4«: арт. 219006.
• Датчик положения клапана (концевой выключатель K01/1): арт. 211202.
• Резьбовые фланцы для присоединения DN 50 (2«): арт. 227138 (M16x65), количество — 4 шт.
• Уплотнительные кольца для фланцев: арт. 135930.
• Комплект гаек и шайб для крепления: арт. 267464.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается через фланцевое соединение DN 50 с использованием фланцев, соответствующих DIN 2633 (PN 16). Допускается любое положение установки (горизонтальное или вертикальное). Убедитесь, что стрелка направления потока на корпусе совпадает с направлением движения газа.
• Электрическое подключение: Подключение осуществляется через DIN-коннектор (арт. 210319), который приобретается отдельно. Клапаны V1 и V2 могут подключаться независимо (раздельное управление) или параллельно, в зависимости от требований системы управления горелки. Для защиты цепи используйте внешний предохранитель не более 2 А.
• Регулировка расхода газа: Основной поток газа (главная регулировка) настраивается с помощью дросселя на клапане V1. Регулировка выполняется специалистом при пусконаладке с использованием газоанализатора. Все регулировочные винты должны вращаться легко. Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия — это может привести к поломке.
• Замена катушек и платы выпрямителя: Электромагнитные катушки (Magnet Nr. 1212, арт. 225048) и печатная плата выпрямителя (арт. 266147) могут быть заменены без демонтажа клапана с газопровода. Для этого отключите газ и электропитание, открутите гайку крепления катушки, снимите старую катушку и установите новую.
• Проверка работоспособности: При подаче напряжения на каждый из клапанов должен быть слышен характерный щелчок открытия. При снятии напряжения — мгновенное закрытие. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённых катушках.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, состояние электромагнитных катушек и чистоту встроенного фильтра. Основной причиной выхода клапанов из строя является грязь. В результате попадания частиц на седло клапана происходит повреждение зеркала или уплотнения тарелки, что приводит к потере герметичности. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. При выходе из строя клапана рекомендуется замена устройства на новое оригинальное изделие DUNGS (арт. 224381, 226064 или 226066) или совместимый аналог. Ремонт клапана в полевых условиях не допускается.
• Гарантийные пломбы: На оборудовании DUNGS могут быть установлены пломбы разных цветов. Голубая пломба — это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!
• Температурный режим: Эксплуатация вне диапазона от -15 до +60 °C не допускается. При использовании сжиженного газа следите, чтобы температура не опускалась ниже 0 °C во избежание конденсации влаги и обмерзания подвижных частей.
• Дисконтирование серии DMV/11: Обратите внимание: продукция DMV/11 серии (включая DMV-D 5050/11) постепенно заменяется на новое поколение DMV/12. Клапаны 11-й серии зарекомендовали себя в России исключительно с положительной стороны: надёжные, компактные, с высокой пропускной способностью, но в новых горелках используются редко, так как производители горелок все чаще используют 12-ю серию или серию 11 eco. Компания DUNGS рекомендует для новых проектов рассматривать серию DMV/12 как современную альтернативу. В качестве замены рекомендуется новая серия MBE. Уточняйте актуальность артикула у официальных дилеров.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Фланцы, прокладки и штекерные разъёмы могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
