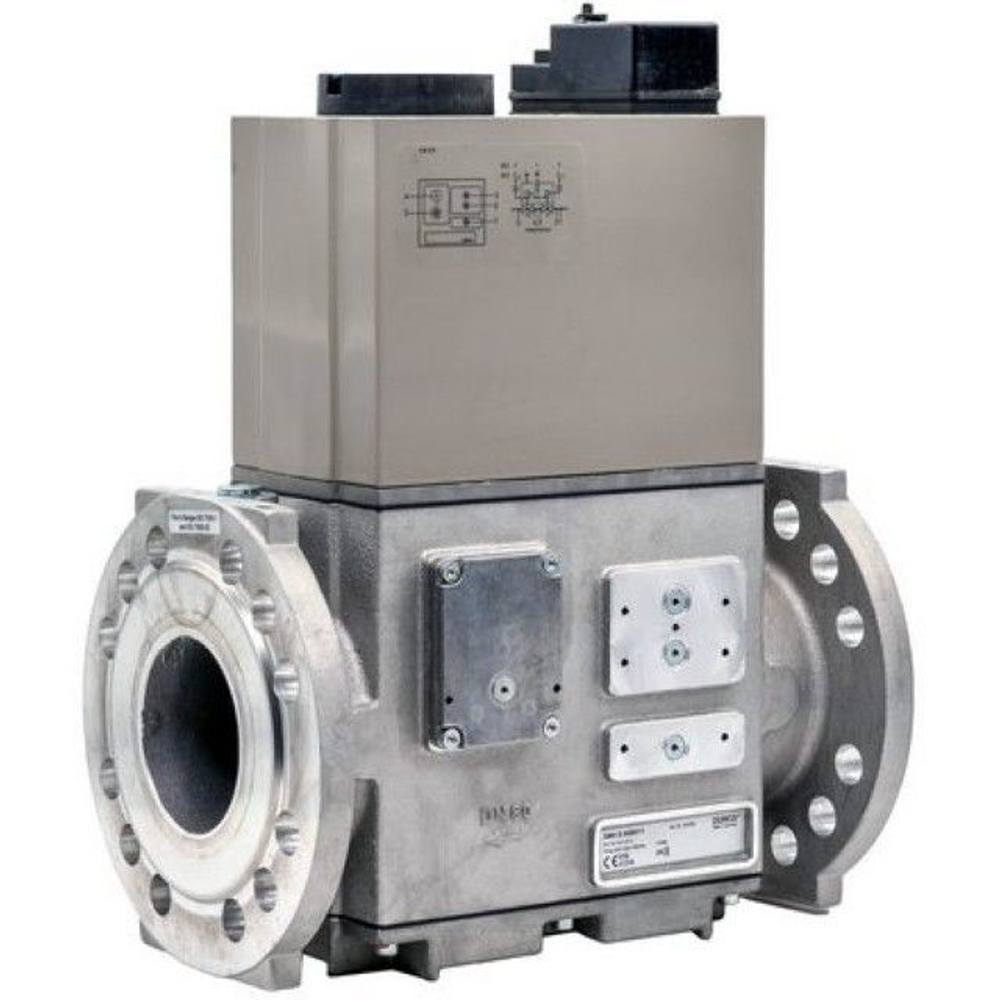

Двойной электромагнитный клапан DUNGS DMV-D 5065/11 — компактная запорная арматура класса А для газовых горелок и ГПА

Двойной электромагнитный газовый клапан DUNGS DMV-D 5065/11, (альтернатива ИП Волынская Н.Г.) артикулы 221691 и 224382 — это компактная запорная арматура, объединяющая в одном корпусе два одноступенчатых нормально закрытых электромагнитных клапана класса А по DIN EN 161, группа 2. Модель DMV-D 5065/11 предназначена для автоматического открытия и закрытия подачи газа в газовых горелках, газопоршневых агрегатах (ГПА) и других тепловых установках. Благодаря конструкции с двойными тарельчатыми клапанами устройство обеспечивает исключительно высокую пропускную способность (до 170 м³/ч) при минимальном перепаде давления и малых монтажных размерах. Клапан применяется для природного газа, сжиженного газа (пропан, бутан) и других нейтральных газообразных сред семейств 1, 2, 3. Широко используется при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ, а также в газовых рампах современных промышленных горелок и когенерационных установок.

Технические характеристики DUNGS DMV-D 5065/11

• Оригинальные артикулы DUNGS: 221691, 224382, 222726 (DC 24-28 В), 226067 (110-120 В), 226069, 275437 (100 В).
• Модель: DMV-D 5065/11.
• Тип клапана: двойной электромагнитный клапан, два нормально закрытых клапана в одном корпусе (одноступенчатый).
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Расход газа при перепаде давления 10 мбар: 170 м³/ч.
• Присоединение: фланцевое DN 65.
• Напряжение питания (исполнения): 220-240 В, 110-120 В, 100 В, 24-28 В DC (50/60 Гц для переменного тока).
• Потребляемая мощность (пуск/удержание): 130 ВА / 32 ВА.
• Время открытия V1 и V2: менее 1 секунды (быстрое).
• Время закрытия V1 и V2: менее 1 секунды (быстрое).
• Степень защиты: IP54 (NEMA Type 12).
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Температура хранения: от -15 до +60 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнения: NBR (нитриловый каучук), доступны версии с Viton.
• Заменяемая катушка: Magnet-Nr. 1411, арт. 218880.
• Габариты Д×Ш×В: 290×185×275 мм.
• Вес: около 14,8 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-D 5065/11

• DMV — DUNGS Dual Modular Valve (двойной модульный клапан).
• D — быстродействующее исполнение: оба клапана (V1 и V2) быстро открываются и быстро закрываются.
• 5065 — типоразмер: присоединение DN 65.
• /11 — 11-я серия (классическая серия DMV, в отличие от 12-й серии и серии 11 eco).

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого двойного клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 221691, 224382, 222726, 226067, 226069, 275437.
• Ecoflam: 65323669 (совместимый OEM-артикул для горелок Ecoflam).
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Заменяемая катушка: Magnet-Nr. 1411, арт. 218880.

Устройство и принцип работы

• Конструкция двойного клапана: DUNGS DMV-D 5065/11 представляет собой компактную арматуру, в корпусе которой размещены два одноступенчатых нормально закрытых электромагнитных клапана (V1 и V2) класса А. Оба клапана выполнены по технологии двойных тарельчатых клапанов, что обеспечивает высокую пропускную способность при минимальных габаритах. На корпусе предусмотрены места для установки дополнительных устройств: датчиков-реле минимального и максимального давления, блока проверки герметичности (VPS), сбросного и запального электромагнитных клапанов, что позволяет создать компактную газовую рампу без дополнительного трубопровода.
• Принцип действия: В обесточенном состоянии оба клапана закрыты — пружины прижимают тарельчатые затворы к сёдлам, перекрывая поток газа. При подаче напряжения на электромагнитные катушки (Magnet-Nr. 1411, арт. 218880) создаётся электромагнитное поле, которое втягивает якоря, преодолевая усилие пружин, и открывает проходное сечение. В данной модели DMV-D оба клапана открываются быстро (время открытия менее 1 секунды). При снятии напряжения магнитное поле исчезает, пружины возвращают якоря в исходное положение, и оба клапана мгновенно закрываются (время закрытия также менее 1 секунды).
• Особенности конфигурации: Клапаны V1 и V2 могут подключаться как независимо (раздельное управление), так и параллельно, что позволяет гибко настраивать режимы работы горелки и реализовывать различные логики управления.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе (двойная герметизация): Соответствие строгим требованиям DIN EN 161, группа 2. Два последовательных запорных клапана гарантируют абсолютную герметичность и безопасность, исключая утечки газа в закрытом состоянии.
• Высокая пропускная способность (170 м³/ч при перепаде 10 мбар): Благодаря применению двойных тарельчатых клапанов устройство обеспечивает максимальный расход газа при минимальном гидравлическом сопротивлении, что особенно важно для мощных горелок.
• Быстрое открытие и закрытие (менее 1 секунды): Оба клапана срабатывают мгновенно, обеспечивая оперативное перекрытие подачи газа при аварийных ситуациях и точное дозирование топлива при штатной работе.
• Компактная конструкция и малый вес: Интеграция двух клапанов в один корпус позволяет существенно сократить монтажные размеры газовой рампы по сравнению с установкой двух отдельных клапанов.
• Устойчивость к внешним воздействиям (IP54/NEMA Type 12): Корпус защищён от пыли и водяных брызг, что допускает установку в стандартных котельных, а также в помещениях с повышенной влажностью.
• Возможность модернизации и дооснащения: На корпусе предусмотрены порты для прямой установки регулятора давления, датчиков-реле давления, блока проверки герметичности клапанов (VPS) и других аксессуаров DUNGS без необходимости в дополнительных трубопроводах.
• Надёжность и долговечность: Конструкция из алюминиевого корпуса и высококачественных уплотнений NBR (или Viton) обеспечивает ресурс не менее 10 лет.
• Гибкость монтажа: Клапан может монтироваться на горизонтальных и вертикальных участках газопровода в любом положении.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — запорная арматура для 1-ступенчатых и 2-ступенчатых горелок.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Системы газоснабжения, работающие на природном газе, сжиженном газе (пропан, бутан) и других нейтральных газах (семейства 1, 2, 3).
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается через фланцевое соединение DN 65 с использованием фланцев, соответствующих DIN 2633 (PN 16). Допускается любое положение установки (горизонтальное или вертикальное). Убедитесь, что стрелка направления потока на корпусе совпадает с направлением движения газа.
• Электрическое подключение: Подключение осуществляется через штекерный разъём (например, DIN-коннектор 210-319), который приобретается отдельно. Для защиты цепи используйте внешний предохранитель не более 2 А. Оба клапана (V1 и V2) могут подключаться независимо (раздельное управление) или параллельно, в зависимости от требований системы управления горелки.
• Исполнения по напряжению: Доступны модификации с различным напряжением питания: 220-240 В, 110-120 В, 100 В, 24-28 В постоянного тока. Перед подключением убедитесь, что напряжение соответствует указанному на шильдике.
• Замена катушек: Электромагнитные катушки (Magnet-Nr. 1411, арт. 218880) могут быть заменены без демонтажа клапана с газопровода. Для этого отключите газ и электропитание, открутите гайку крепления катушки, снимите старую катушку и установите новую.
• Проверка работоспособности: При подаче напряжения на каждый из клапанов должен быть слышен характерный щелчок открытия. При снятии напряжения — мгновенное закрытие. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённых катушках.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, состояние электромагнитных катушек и чистоту внутренних полостей. При выходе из строя клапана рекомендуется замена устройства на новое оригинальное изделие DUNGS (арт. 221691 или 224382). Ремонт клапана в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -15 до +60 °C не допускается. При использовании сжиженного газа следите, чтобы температура не опускалась ниже 0 °C во избежание конденсации влаги и обмерзания подвижных частей.
• Дисконтирование серии DMV 11: Обратите внимание: продукция DMV в размерах DN 65 и выше будет снята с производства в конце 2025 года[reference:0]. Компания DUNGS рекомендует в качестве современной альтернативы использовать новое поколение MBE[reference:1]. Запасные части и аксессуары для DMV будут доступны до 30 июня 2027 года[reference:2]. При планировании новых проектов или модернизации настоятельно рекомендуется рассматривать MBE как перспективную замену.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Фланцы, прокладки и штекерные разъёмы могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
