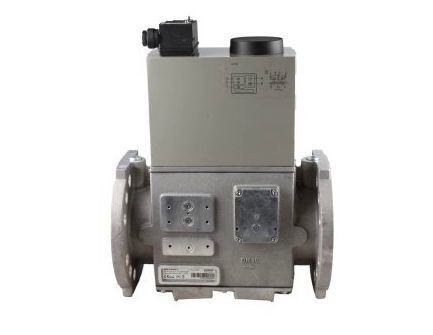

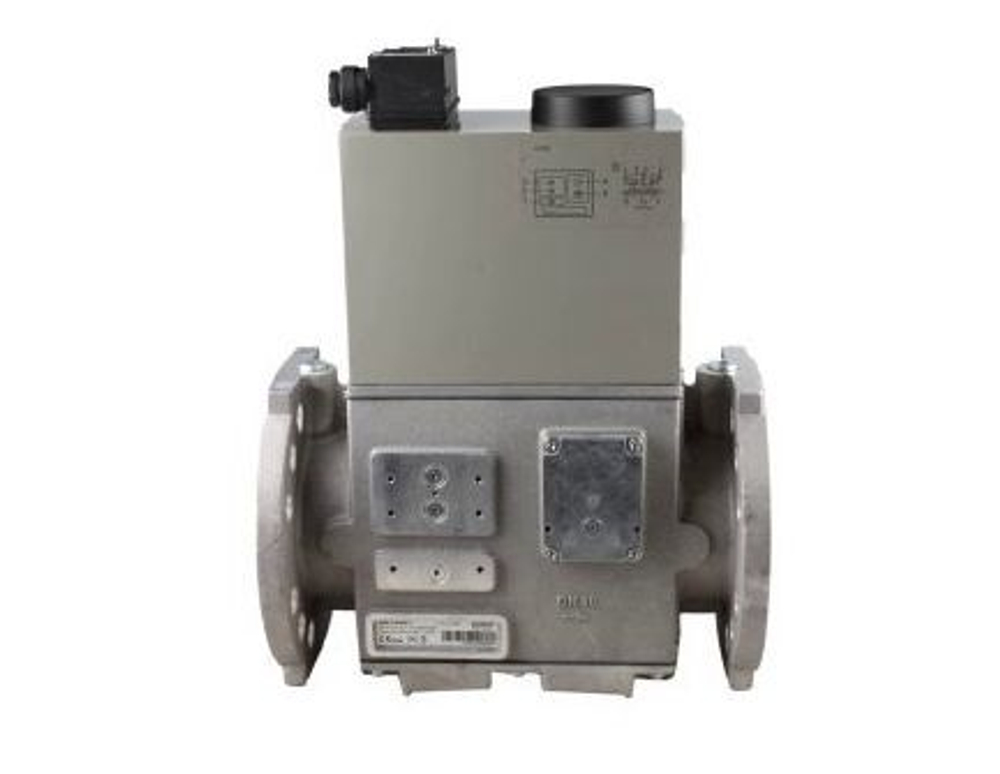

Dungs DMV-D 5080/11, 224383
Двойной электромагнитный клапан альтернатива Dungs DMV-D 5080/11 (изготовитель ИП Волынская Н.Г.) :
Быстро открывающийся, быстро закрывающийся.
· Настройка основного расхода.
· Установка концевого контакта возможна на оси клапана V1 и V2.
· Макс. избыточное давление газа 500 мбар.
· Уплотнение клапана из NBR.
· Фланцевое соединение DN 80.
· Электрическое подключение через кабельную розетку.
· Класс электрозащиты IP 54.
Двойной электромагнитный клапан Dungs DMV-D 5080/11 – энергоэффективное, надежное устройство для оснащения газовых горелок промышленного назначения и газопоршневых агрегатов. Компактная запорная арматура используется для автоматического управления подачей газа и повышения безопасности при работе газовых агрегатов.
Основные данные:
· Максимальное давление: 500 мбар.
· Класс «А», 2-ая группа согласно EN 161.
· Среда: газ 1-3 семейства/нейтральный.
· Температура эксплуатации: от -15 до +60 °C.
· Соединение – фланцевое DN 80.
· Расход при перепаде 10 мбар: 260 м3/ч.
· Параметры питания: 24-240 Вольт.
Особенности и комплектация:
Клапан подключается к электросети с помощью штекерного разъёма (согласно DIN EN 175301-803). Представляет собой два совмещенных в единую конструкцию запорных клапана с одноступенчатым действием и быстрым срабатыванием (время открытия/закрытия не более 1 сек.). Усовершенствованное седло клапана способствует увеличению пропускной способности.
Корпус устройства изготовлен из алюминия и стали – материалов, не подверженных разрушению при контакте с газом и имеющих высокую стойкость к износу. Уплотнения выполнены из NBR, обеспечивают герметичность газовой линии. Изоляция электрических элементов соответствует классу защиты IP 54.
Конструкция снабжена регулируемым дросселем расхода газа и индикатором закрытого положения клапана.
Для очистки входящего газа от грубых примесей на входе смонтирован металлический фильтр. Диаметр ячеек – 1 мм. Максимально защитить элементы газовой аппаратуры позволяет дополнительный фильтр.
На корпусе устройства размещены технологические отверстия, позволяющие подсоединять датчик-реле давления, модуль проверки герметичности и газопровод безопасности. Установка в систему осуществляется с помощью фланцев. Положение – горизонтальное/вертикальное.
Достоинства:
· усовершенствованная конструкция седла;
· безопасное перекрытие газовой линии;
· быстродействие;
· возможность настройки главного потока;
· сетчатый грязеулавливатель;
· возможность подключения доп. устройств;
· установка в газопровод в любом положении;
· уровень защиты IP 54.
Основные характеристики:
· Максимальное избыточное давление: 500 мбар;
· Соединение на входе: DN 80;
· Соединение на выходе: DN 80;
· Электромагнитные клапаны V1 и V2: Класса А;
· Класс пылевлагозащиты: IP 54;
· Материал уплотнения клапана: NBR.
