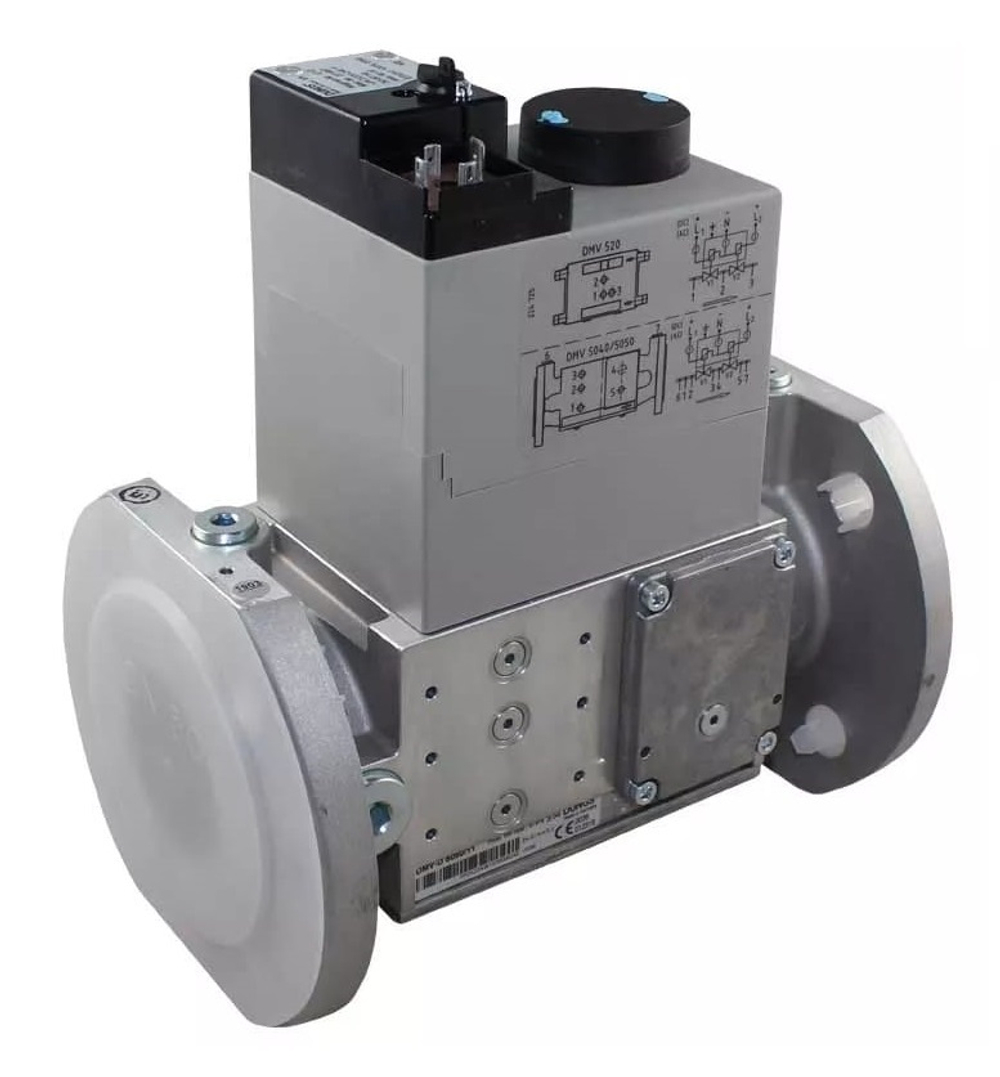

Двойной электромагнитный клапан DUNGS DMV-D 5080/11 eco арт. 256357 — двухклапанный запорный узел для газовых горелок и ГПА

Двойной электромагнитный клапан DUNGS DMV-D 5080/11 eco, (альтернатива ИП Волынская Н.Г.) артикул 256357 — это компактный двухклапанный запорный узел, объединяющий в одном корпусе два независимых электромагнитных клапана класса А. Модель DUNGS DMV-D 5080/11 eco предназначена для надёжного автоматического перекрытия и открытия подачи газа в промышленных горелках и газопоршневых агрегатах ГПА. Технология двойных сёдел обеспечивает высокую пропускную способность при минимальных габаритах. Быстрое открытие и закрытие клапанов позволяет использовать устройство в системах, требующих мгновенной реакции, включая газовые горелки ведущих мировых производителей — Riello, Weishaupt, Elco, Oilon, CIB Unigas, а также при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ.

Технические характеристики DUNGS DMV-D 5080/11 eco

• Оригинальный артикул DUNGS: 256357.
• Альтернативные артикулы DUNGS: 256356 DMV 5080/11 eco (без дросселя), 256466 DMV-D 5080/11 eco 230V Viton, 256360 DMV-D 5080/11 eco 110V NBR.
• Модель: DMV-D 5080/11 eco.
• Тип: двойной электромагнитный клапан, два клапана в одном корпусе.
• Тип открытия клапанов: быстрое, менее 1 секунды.
• Максимальное избыточное рабочее давление: 500 мбар, 50 кПа.
• Напряжение питания: 220-240 В AC, допустимое отклонение -15% / +10%, 50/60 Гц. Доступны исполнения 110-120 В AC и 24 В DC.
• Потребляемая мощность: 6 Вт, энергосберегающая катушка.
• Присоединение: фланцевое, DN 80.
• Расход газа при перепаде давления 10 мбар: 260 м³/час.
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Температура хранения: от -15 до +70 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнение клапана: NBR стандарт, возможно исполнение Viton.
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161, группа 2.
• Время открытия и закрытия: менее 1 секунды.
• Встроенный фильтр: есть, металлическая сетка.
• Дроссель расхода: есть, регулируемый на клапане V1.
• Индикатор положения "закрыто": опционально, возможна установка концевого выключателя на осях V1 и V2.
• Возможность установки дополнительного оборудования: на корпусе предусмотрены места для датчиков-реле давления, блока проверки герметичности VPS, запального клапана.
• Электрическое подключение: через штекерный разъём по DIN EN 175301-803, приобретается отдельно.
• Габариты Д×Ш×В: 310×200×350 мм.
• Вес: 16,3 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-D 5080/11 eco

• DMV — Dual Modular Valve, двойной модульный клапан.
• D — наличие дросселя основного расхода газа на клапане V1, ручная регулировка.
• 5080 — типоразмер: DN 80.
• 11 — серия, поколение устройства.
• eco — экономичная серия с оптимизированной пропускной способностью и энергосберегающей катушкой.

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого клапана в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 256357, 256356 DMV 5080/11 eco, 256466 DMV-D 5080/11 eco 230V Viton, 256476 DMV-D 5080/11 eco 110V Viton, 256360 DMV-D 5080/11 eco 110V NBR, 224383 DMV-D 5080/11 без индекса eco, 226072 DMV-D 5080/11 24 Vdc.
• Oilon: 36749189, 36749087, 36749055, 36749054.
• Weishaupt: We-625024.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Электромагнитная катушка: Magnet Nr.1511/2P, артикулы 242122 и 241542.

Устройство и принцип работы

• Компактная двухклапанная конструкция: Двойной электромагнитный клапан DMV-D 5080/11 eco объединяет в одном алюминиевом корпусе два независимых электромагнитных клапана класса А. Это позволяет заменить два отдельных клапана одним устройством, сокращая габариты газовой рампы, трудоёмкость монтажа и количество потенциальных точек утечки.
• Принцип действия: Газовый поток поступает на вход и проходит через встроенный сетчатый фильтр, который задерживает механические примеси. Далее газ последовательно проходит через первый клапан V1 и второй клапан V2. Оба клапана в модели DMV-D открываются и закрываются быстро, время срабатывания составляет менее 1 секунды. Клапан V1 оснащён дросселем для ручной регулировки основного расхода газа. На корпусе предусмотрены места для подключения дополнительного оборудования: датчиков-реле давления, блока проверки герметичности VPS, запального клапана.
• Встроенная фильтрация: На входе потока установлен металлический сетчатый фильтр для защиты внутренних компонентов от загрязнений. Для максимальной защиты рекомендуется устанавливать основной газовый фильтр перед клапаном.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе: Оба клапана соответствуют требованиям DIN EN 161, класс А, группа 2. Такая конфигурация соответствует современным стандартам безопасности газового оборудования и исключает необходимость установки двух отдельных клапанов.
• Технология двойных сёдел, двойных тарельчатых клапанов: Обеспечивает очень высокую пропускную способность при минимальном перепаде давления, что особенно важно для горелок большой мощности.
• Быстрое открытие и закрытие: Время срабатывания менее 1 секунды. Модель DMV-D открывается и закрывается быстро, в отличие от версии DMV-DLE с медленным открытием для плавного розжига.
• Регулировка основного расхода газа, дроссель: Клапан V1 оснащён регулируемым дросселем, позволяющим вручную ограничивать максимальный поток газа для точной настройки горелки.
• Энергосберегающая катушка: Низкая потребляемая мощность — всего 6 Вт, что снижает нагрузку на систему управления и экономит электроэнергию.
• Компактные размеры и малый вес: По сравнению с традиционной рампой из двух отдельных клапанов, двойной клапан DMV значительно уменьшает занимаемое пространство и упрощает монтаж.
• Удобство интеграции дополнительного оборудования: На корпус клапана могут монтироваться дополнительные устройства без дополнительных трубных обвязок: датчики-реле минимального и максимального давления газа, блок проверки герметичности VPS, клапан для запальной линии и другие.
• Высокая степень защиты IP54: Корпус защищает внутренние компоненты от пыли и водяных брызг, что позволяет устанавливать клапан в стандартных котельных и помещениях с повышенной влажностью.
• Возможность установки концевого выключателя: На оси клапанов V1 и V2 может быть установлен концевой выключатель для дистанционного контроля положения запирающих элементов.
• Гибкость монтажа: Клапан может монтироваться как на горизонтальных, так и на вертикальных трубопроводах, магнит может располагаться горизонтально или вертикально.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками.
• Газопоршневые агрегаты ГПА и когенерационные установки.
• Газовые рампы промышленных горелок.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи и теплогенераторы.
• Системы газоснабжения, работающие на природном газе, пропане, бутане, воздухе и других нейтральных газах, газы семейств 1, 2, 3 по DIN EN 437.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Клапан крепится к газопроводу через фланцевое соединение в соответствии с DIN 2501, фланцы приобретаются отдельно. Допускается любое положение установки, но рекомендуется ориентировать катушку вверх.
• Электрическое подключение: Для подключения клапана используется штекерный разъём согласно DIN EN 175301-803, артикул 210319, приобретается отдельно. Клапаны V1 и V2 могут подключаться как независимо друг от друга, так и параллельно, в зависимости от схемы управления горелкой.
• Фильтрация газа: Несмотря на наличие встроенного сетчатого фильтра, перед клапаном в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки.
• Настройка основного расхода газа: Регулировка максимального расхода производится с помощью дросселя на клапане V1. Вращение дросселя по часовой стрелке уменьшает расход, против часовой — увеличивает. Настройка должна выполняться специалистом при работающей горелке с использованием газоанализатора.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, чистоту встроенного фильтра (доступен для очистки без демонтажа клапана), а также работу клапанов по характерному щелчку при подаче и снятии напряжения. При выходе из строя клапан ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, артикул 256357, или совместимый аналог.
• Совместимость по среде: Клапан подходит для сухих нейтральных газов с содержанием H2S не более 0,1 об. %. Для агрессивных сред или сред с повышенной влажностью применяется исполнение Viton.
• Специальное указание: Данная модель DMV-D предназначена для быстрого открытия и закрытия. Если для вашей горелки требуется плавный, медленный розжиг, используйте версию DMV-DLE с регулируемым временем открытия второго клапана.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация, фланцы, штекеры, концевой выключатель может не входить в базовую поставку и заказывается отдельно.
