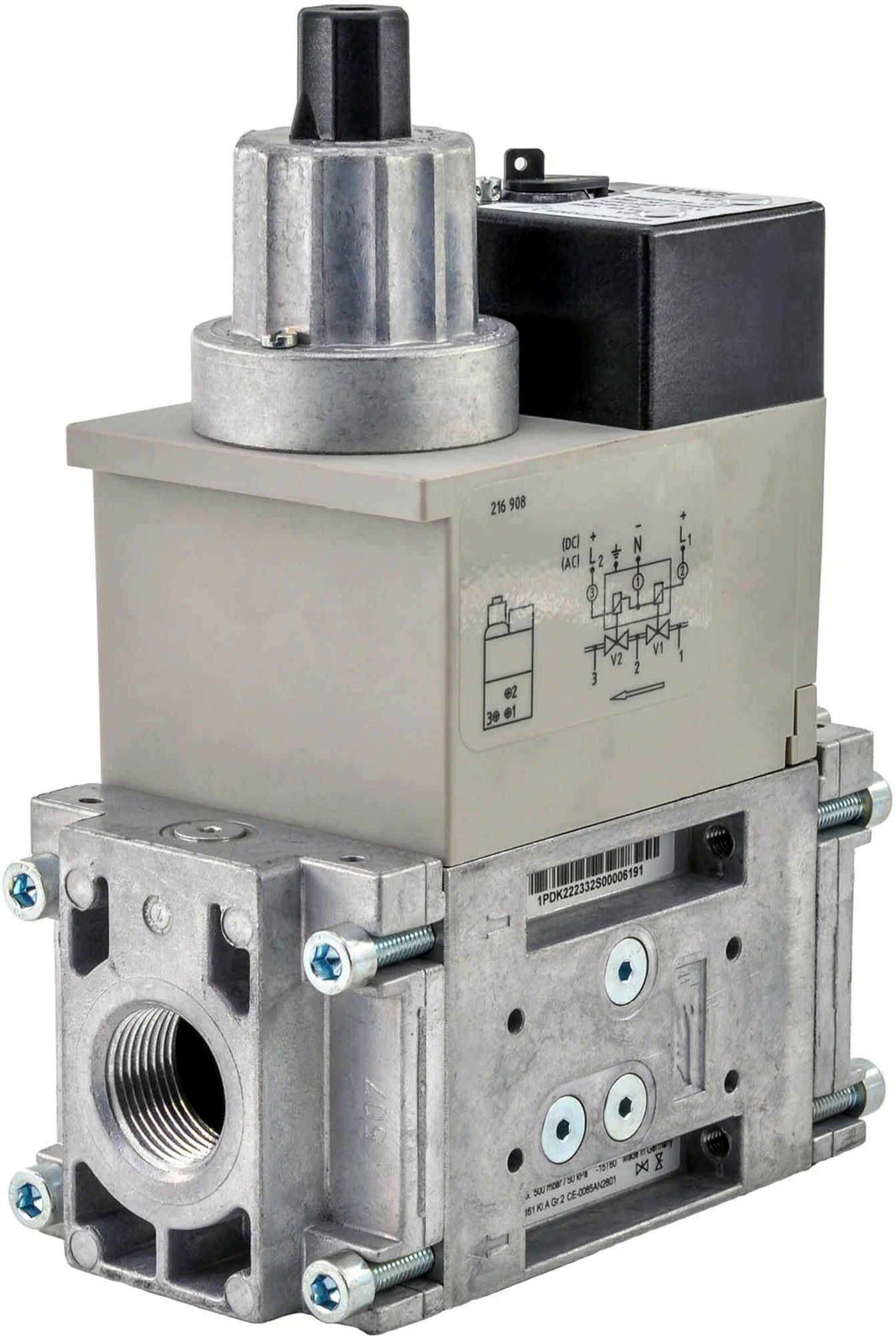

Двойной электромагнитный клапан DUNGS DMV-D 520/11 арт. 221924 — быстродействующая запорная арматура класса А для газовых горелок и ГПА

Двойной электромагнитный газовый клапан DUNGS DMV-D 520/11,(альтернатива ИП Волынская Н.Г.) артикул 221924 — это компактная запорная арматура, объединяющая в одном корпусе два нормально закрытых электромагнитных клапана класса А по DIN EN 161, группа 2. Модель DMV-D 520/11 относится к классической 11-й серии DMV, зарекомендовавшей себя как надёжное и долговечное решение для газовых горелок и газопоршневых агрегатов. В данной модификации оба клапана (V1 и V2) являются быстродействующими: время открытия и закрытия каждого составляет менее 1 секунды. Клапан предназначен для автоматического открытия и закрытия подачи газа в газовых горелках, газопоршневых агрегатах (ГПА), когенерационных установках и другом тепловом оборудовании, где требуется быстрое отключение газа без дополнительной задержки открытия. Благодаря технике двойных тарельчатых клапанов устройство обеспечивает высокую пропускную способность (до 110 м³/ч при перепаде давления 10 мбар) при минимальном гидравлическом сопротивлении. Клапан применяется для природного газа, сжиженного газа (пропан, бутан) и других нейтральных газообразных сред семейств 1, 2, 3. Широко используется при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ, а также в газовых рампах современных промышленных горелок.

Технические характеристики DUNGS DMV-D 520/11

• Оригинальный артикул DUNGS: 221924.
• Модель: DMV-D 520/11.
• Тип клапана: двойной электромагнитный клапан, два нормально закрытых клапана в одном корпусе (одноступенчатый).
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Расход газа при перепаде давления 10 мбар: 110 м³/ч.
• Присоединение: резьбовое Rp 2″ (DN50).
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц. Доступны исполнения на другие напряжения: 110-120 В (арт. 222886), 24-28 В DC (арт. 222887).
• Пусковая мощность (катушка): 90 ВА.
• Время открытия V1 и V2: менее 1 секунды (быстрое).
• Время закрытия V1 и V2: менее 1 секунды (быстрое).
• Степень защиты: IP54.
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Температура хранения: от -15 до +60 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнения: NBR (нитриловый каучук).
• Заменяемая катушка: Magnet-Nr. 1212, арт. 225048.
• Габариты Д×Ш×В: 281×101×263 мм.
• Вес: около 5,7 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-D 520/11

• DMV — DUNGS Dual Modular Valve (двойной модульный клапан).
• D — быстродействующее исполнение: оба клапана (V1 и V2) быстро открываются и быстро закрываются.
• 520 — типоразмер: присоединение Rp 2″ (DN50).
• /11 — 11-я серия.

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого двойного клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 221924, DMV-D 520/11.
• DUNGS DC 24-28 В: 222887.
• DUNGS 110-120 В: 222886.
• DMV-DLE 520/11 (с медленным открытием V2): 222599.
• DMV-D 525/11 eco (повышенная пропускная способность): 256296.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Заменяемая катушка: Magnet-Nr. 1212, арт. 225048.

Устройство и принцип работы

• Конструкция двойного клапана: DUNGS DMV-D 520/11 представляет собой компактную арматуру, в корпусе которой размещены два одноступенчатых нормально закрытых электромагнитных клапана (V1 и V2) класса А. Оба клапана выполнены по технологии двойных тарельчатых клапанов, что обеспечивает высокую пропускную способность при минимальных габаритах. Корпус оснащён встроенным сетчатым фильтром для защиты от механических примесей. На корпусе предусмотрены места для установки дополнительных устройств: датчиков-реле минимального и максимального давления, блока проверки герметичности (VPS), сбросного и запального электромагнитных клапанов.
• Принцип действия: В обесточенном состоянии оба клапана закрыты — пружины прижимают тарельчатые затворы к сёдлам, перекрывая поток газа. При подаче напряжения на электромагнитные катушки создаётся электромагнитное поле, которое втягивает якоря, преодолевая усилие пружин, и открывает проходное сечение. В данной модели DMV-D оба клапана открываются быстро (менее 1 секунды). При снятии напряжения магнитное поле исчезает, пружины возвращают якоря в исходное положение, и оба клапана мгновенно закрываются (менее 1 секунды). Быстрое закрытие обоих клапанов обеспечивает максимальную безопасность при аварийных остановках.
• Регулировка расхода: На корпусе предусмотрена регулировка основного потока газа на V1, а также регулировка пускового газа (быстрый ход) на V2.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе (двойная герметизация): Соответствие строгим требованиям DIN EN 161, группа 2. Два последовательных запорных клапана гарантируют абсолютную герметичность и безопасность, исключая утечки газа в закрытом состоянии.
• Быстрое открытие и закрытие обоих клапанов (менее 1 секунды): Оперативное перекрытие подачи газа при аварийных ситуациях, а также быстрое открытие для выхода на рабочий режим. Отсутствие задержек открытия (в отличие от версии DLE) позволяет использовать клапан в системах, где не требуется плавный розжиг.
• Высокая пропускная способность (110 м³/ч при перепаде 10 мбар): Благодаря применению двойных тарельчатых клапанов устройство обеспечивает максимальный расход газа при минимальном гидравлическом сопротивлении.
• Компактная конструкция и малый вес: Интеграция двух клапанов в один корпус существенно сокращает монтажные размеры газовой рампы по сравнению с установкой двух отдельных клапанов.
• Устойчивость к внешним воздействиям (IP54): Корпус защищён от пыли и водяных брызг, что допускает установку в стандартных котельных, а также в помещениях с повышенной влажностью.
• Возможность модернизации и дооснащения: На корпусе предусмотрены порты для прямой установки регулятора давления, датчиков-реле давления, блока проверки герметичности клапанов (VPS) и других аксессуаров DUNGS без необходимости в дополнительных трубопроводах.
• Встроенный сетчатый фильтр: Защищает внутренние элементы клапанов от механических примесей, содержащихся в газе.
• Отсутствие цветных металлов: Клапан не содержит цветные металлы, что делает его устойчивым к воздействию сероводорода H₂S (до 0,1 об. %).
• Гибкость монтажа: Клапан может монтироваться на горизонтальных и вертикальных участках газопровода в любом положении.
• Опция контроля положения закрытия: Возможность установки концевого выключателя K01/1 для мониторинга положения обоих клапанов.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — запорная арматура для 1-ступенчатых и 2-ступенчатых горелок, не требующих плавного розжига.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Системы газоснабжения, работающие на природном газе, сжиженном газе (пропан, бутан) и других нейтральных газах (семейства 1, 2, 3).
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается через резьбовое соединение Rp 2″ (DN50). Допускается любое положение установки (горизонтальное или вертикальное). Убедитесь, что стрелка направления потока на корпусе совпадает с направлением движения газа. Резьбовые фланцы (2 шт. на 1 клапан) и крепежные элементы приобретаются отдельно.
• Электрическое подключение: Подключение осуществляется через DIN-коннектор (например, арт. 210319) и кондуитный адаптер (арт. 240671), которые приобретаются отдельно. Клапаны V1 и V2 могут подключаться независимо (раздельное управление) или параллельно, в зависимости от требований системы управления горелки.
• Регулировка расхода газа: Основной поток газа регулируется на клапане V1. Пусковой газ (быстрый ход) настраивается на клапане V2. Регулировка выполняется специалистом при пусконаладке с использованием газоанализатора.
• Проверка работоспособности: При подаче напряжения на каждый из клапанов должен быть слышен характерный щелчок открытия. При снятии напряжения — мгновенное закрытие. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённых катушках.
• Обслуживание и диагностика: Периодически проверяйте герметичность резьбовых соединений, состояние электромагнитных катушек и чистоту встроенного фильтра. При выходе из строя клапана рекомендуется замена устройства на новое оригинальное изделие DUNGS (арт. 221924) или совместимый аналог. Ремонт клапана в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -15 до +60 °C не допускается. При использовании сжиженного газа следите, чтобы температура не опускалась ниже 0 °C во избежание конденсации влаги и обмерзания подвижных частей.
• Дисконтирование серии DMV/11: Обратите внимание: продукция DMV/11 постепенно заменяется на новое поколение DMV/12. Компания DUNGS рекомендует для новых проектов рассматривать серию DMV/12 как современную альтернативу. Уточняйте актуальность артикула у официальных дилеров.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Фланцы, прокладки и штекерные разъёмы могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
