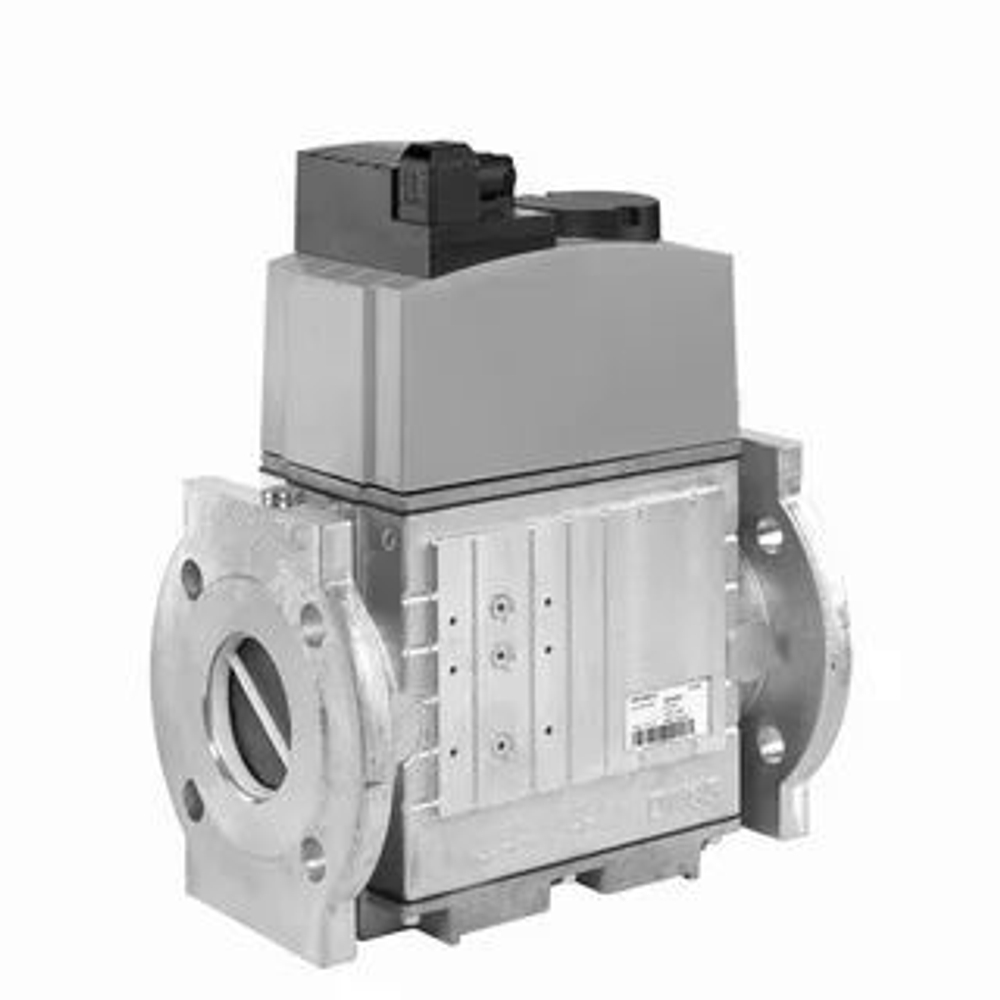

Двойной электромагнитный клапан DUNGS DMV-DLE 5065/11 eco арт. 256297 — запорная арматура класса А с медленным открытием для газовых горелок и ГПА

Двойной электромагнитный газовый клапан DUNGS DMV-DLE 5065/11 eco,(альтернатива ИП Волынская Н.Г.) артикул 256297 — это компактная запорная арматура, объединяющая в одном корпусе два нормально закрытых электромагнитных клапана класса А по DIN EN 161, группа 2. Модель DMV-DLE 5065/11 eco относится к экономичной серии ECO, которая отличается применением энергосберегающих катушек с низким энергопотреблением. Ключевая особенность данной модификации — медленное открытие (slow-opening) второго клапана V2 с регулируемой скоростью, что обеспечивает плавный розжиг горелки и предотвращает хлопки при воспламенении. Клапан предназначен для автоматического открытия и закрытия подачи газа в газовых горелках, газопоршневых агрегатах (ГПА), когенерационных установках и другом тепловом оборудовании. Благодаря технике двойных тарельчатых клапанов устройство обеспечивает высокую пропускную способность (до 170 м³/ч при перепаде давления 10 мбар) при минимальном гидравлическом сопротивлении. Клапан применяется для природного газа, сжиженного газа (пропан, бутан) и других нейтральных газообразных сред семейств 1, 2, 3. Широко используется при реконструкции котельных и техническом перевооружении старых котлов ДКВР и ПТВМ, а также в газовых рампах современных промышленных горелок.

Технические характеристики DUNGS DMV-DLE 5065/11 eco

• Оригинальный артикул DUNGS: 256297.
• Модель: DMV-DLE 5065/11 eco.
• Тип клапана: двойной электромагнитный клапан, два нормально закрытых клапана в одном корпусе (одноступенчатый).
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Расход газа при перепаде давления 10 мбар: 170 м³/ч.
• Присоединение: фланцевое DN 65.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Энергопотребление (катушка ECO): низкое, энергосберегающая катушка.
• Время открытия V1: менее 1 секунды (быстрое).
• Время открытия V2: регулируемое, медленное (LE — slow-opening), около 20 секунд при 20°C без быстрого хода.
• Время закрытия V1 и V2: менее 1 секунды (быстрое).
• Степень защиты: IP54.
• Рабочая температура окружающей среды (NBR): от -15 до +60 °C.
• Рабочая температура окружающей среды (Viton): от 0 до +60 °C.
• Температура хранения: от -15 до +60 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнения: NBR (нитриловый каучук), доступны версии с Viton.
• Габариты Д×Ш×В: 290×185×267 мм.
• Вес: около 10 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-DLE 5065/11 eco

• DMV — DUNGS Dual Modular Valve (двойной модульный клапан).
• D — быстродействующее исполнение: клапан V1 быстро открывается и быстро закрывается.
• L — медленное открытие (slow-opening) клапана V2.
• E — наличие регулировки времени открытия (Einstellung).
• 5065 — типоразмер: присоединение DN 65.
• /11 — 11-я серия.
• eco — экономичная серия с энергосберегающей катушкой.

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого двойного клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 256297, DMV-DLE 5065/11 eco.
• DMV-DLE 525/11 eco (Rp 2, DN 50): 256172 (аналог меньшего типоразмера).
• DMV-D 5065/11 eco (быстрое открытие V2): 256296.
• DMV 5065/11 eco (без D и LE): 256293.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Устройство и принцип работы

• Конструкция двойного клапана: DUNGS DMV-DLE 5065/11 eco представляет собой компактную арматуру, в корпусе которой размещены два одноступенчатых нормально закрытых электромагнитных клапана (V1 и V2) класса А. Оба клапана выполнены по технологии двойных тарельчатых клапанов, что обеспечивает высокую пропускную способность при минимальных габаритах. Корпус оснащён встроенным сетчатым фильтром для защиты от механических примесей. На корпусе предусмотрены места для установки дополнительных устройств: датчиков-реле минимального и максимального давления, блока проверки герметичности (VPS), сбросного и запального электромагнитных клапанов.
• Принцип действия: В обесточенном состоянии оба клапана закрыты — пружины прижимают тарельчатые затворы к сёдлам, перекрывая поток газа. При подаче напряжения на электромагнитные катушки создаётся электромагнитное поле, которое втягивает якоря, преодолевая усилие пружин, и открывает проходное сечение. Клапан V1 открывается быстро (менее 1 секунды). Клапан V2 в данной модели DMV-DLE открывается медленно с регулируемой скоростью, что обеспечивает плавную подачу газа и мягкий розжиг горелки. При снятии напряжения оба клапана мгновенно закрываются (менее 1 секунды). Встроенная энергосберегающая катушка серии ECO значительно снижает энергопотребление в режиме удержания.
• Регулировка расхода: На корпусе предусмотрена регулировка основного потока газа на V1, а также регулировка быстрого хода для пускового газа на V2.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе (двойная герметизация): Соответствие строгим требованиям DIN EN 161, группа 2. Два последовательных запорных клапана гарантируют абсолютную герметичность и безопасность, исключая утечки газа в закрытом состоянии.
• Медленное открытие V2 с регулируемой скоростью (LE): Плавный розжиг горелки, предотвращение хлопков при воспламенении, снижение гидравлических ударов в газовой рампе. Время открытия регулируется от 10 до 20 секунд.
• Энергосберегающая катушка (серия ECO): Низкое энергопотребление в режиме удержания, снижение эксплуатационных расходов и нагрева катушки.
• Высокая пропускная способность (170 м³/ч при перепаде 10 мбар): Благодаря применению двойных тарельчатых клапанов устройство обеспечивает максимальный расход газа при минимальном гидравлическом сопротивлении.
• Быстрое закрытие (менее 1 секунды): Оба клапана срабатывают мгновенно при снятии напряжения, обеспечивая оперативное перекрытие подачи газа при аварийных ситуациях.
• Компактная конструкция и малый вес: Интеграция двух клапанов в один корпус существенно сокращает монтажные размеры газовой рампы по сравнению с установкой двух отдельных клапанов.
• Устойчивость к внешним воздействиям (IP54): Корпус защищён от пыли и водяных брызг, что допускает установку в стандартных котельных, а также в помещениях с повышенной влажностью.
• Возможность модернизации и дооснащения: На корпусе предусмотрены порты для прямой установки регулятора давления, датчиков-реле давления, блока проверки герметичности клапанов (VPS) и других аксессуаров DUNGS без необходимости в дополнительных трубопроводах.
• Встроенный сетчатый фильтр: Защищает внутренние элементы клапанов от механических примесей, содержащихся в газе.
• Отсутствие цветных металлов: Клапан не содержит цветные металлы, что делает его устойчивым к воздействию сероводорода H₂S (до 0,1 об. %).
• Гибкость монтажа: Клапан может монтироваться на горизонтальных и вертикальных участках газопровода в любом положении.
• Опция контроля положения закрытия: Возможность установки концевого выключателя K01/1 для мониторинга положения обоих клапанов.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — запорная арматура для 1-ступенчатых и 2-ступенчатых горелок с плавным розжигом.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Системы газоснабжения, работающие на природном газе, сжиженном газе (пропан, бутан) и других нейтральных газах (семейства 1, 2, 3).
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается через фланцевое соединение DN 65 с использованием фланцев, соответствующих DIN 2633 (PN 16). Допускается любое положение установки (горизонтальное или вертикальное). Убедитесь, что стрелка направления потока на корпусе совпадает с направлением движения газа.
• Электрическое подключение: Подключение осуществляется через DIN-коннектор (приобретается отдельно). Серия ECO оснащена энергосберегающими катушками с низким энергопотреблением. Клапаны V1 и V2 могут подключаться независимо (раздельное управление) или параллельно, в зависимости от требований системы управления горелки.
• Настройка времени открытия V2: Скорость медленного открытия клапана V2 регулируется с помощью гидравлического узла. Время открытия может быть настроено от 10 до 20 секунд в зависимости от требований горелки. Регулировка выполняется специалистом при пусконаладке.
• Регулировка расхода газа: Основной поток газа регулируется на клапане V1. Пусковой газ (быстрый ход) настраивается на клапане V2.
• Проверка работоспособности: При подаче напряжения на каждый из клапанов должен быть слышен характерный щелчок открытия. При снятии напряжения — мгновенное закрытие. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённых катушках.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, состояние электромагнитных катушек и чистоту встроенного фильтра. При выходе из строя клапана рекомендуется замена устройства на новое оригинальное изделие DUNGS (арт. 256297) или совместимый аналог. Ремонт клапана в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -15 до +60 °C для NBR или от 0 до +60 °C для Viton не допускается. При использовании сжиженного газа следите, чтобы температура не опускалась ниже 0 °C во избежание конденсации влаги и обмерзания подвижных частей.
• Дисконтирование серии DMV/11 eco: Обратите внимание: продукция DMV/11 eco постепенно заменяется на новое поколение DMV/12. Компания DUNGS рекомендует для новых проектов рассматривать серию DMV/12 как современную альтернативу. Запасные части для DMV/11 eco будут доступны ограниченное время. Уточняйте актуальность артикула у официальных дилеров.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Фланцы, прокладки и штекерные разъёмы могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
