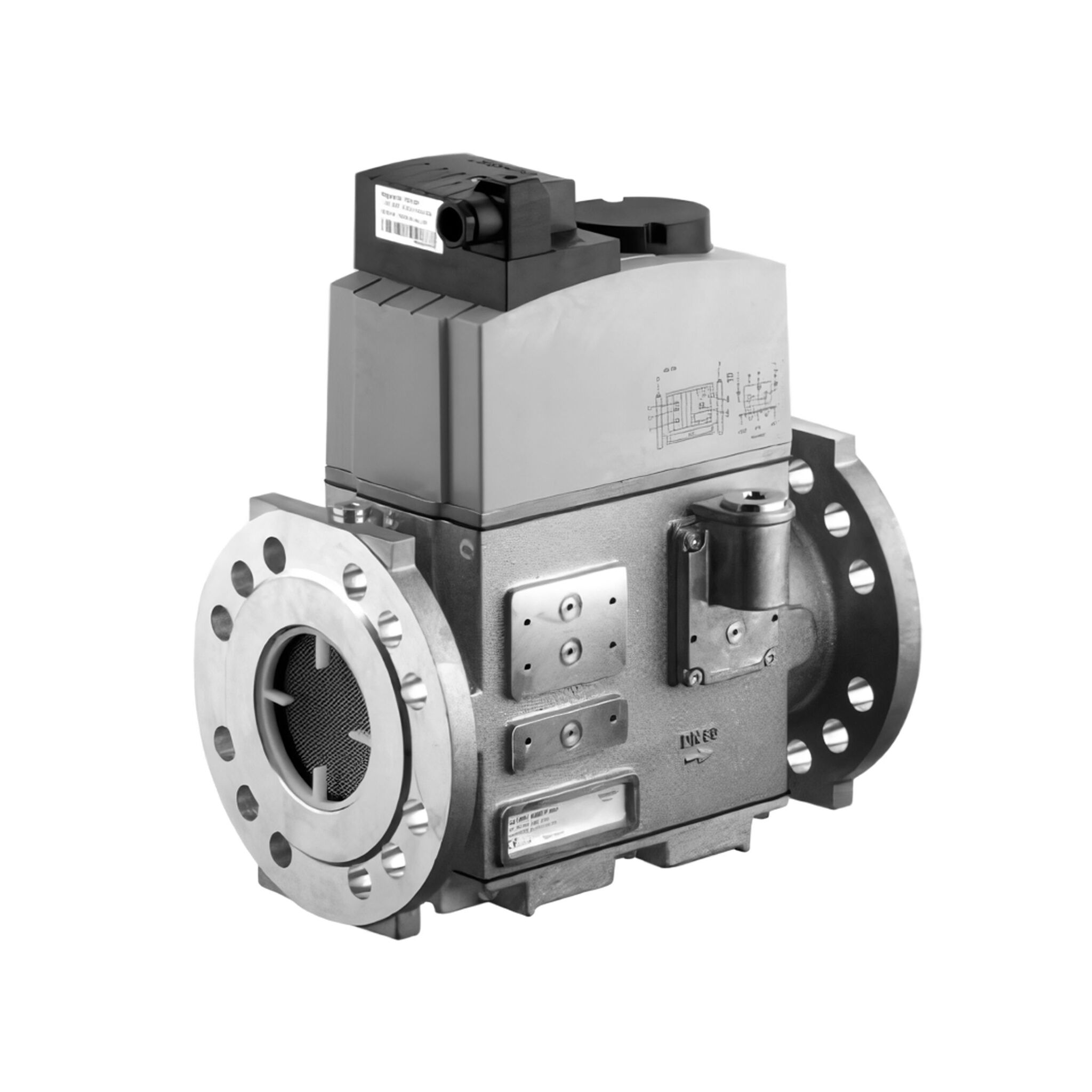

Двойной электромагнитный клапан DUNGS DMV-DLE 5080/11 eco арт. 256358 — двухклапанный запорный узел с медленным открытием для промышленных горелок и ГПА

Двойной электромагнитный клапан DUNGS DMV-DLE 5080/11 eco,(альтернатива ИП Волынская Н.Г.) артикул 256358 — это компактный двухклапанный запорный узел, объединяющий в одном корпусе два независимых электромагнитных клапана класса А. Модель DUNGS DMV-DLE 5080/11 eco предназначена для надёжного автоматического перекрытия и открытия подачи газа в промышленных горелках и газопоршневых агрегатах ГПА. В отличие от быстрооткрывающейся версии DMV-D, данная модификация DMV-DLE оснащена медленно открывающимся клапаном V2 с регулируемым подъёмом, что обеспечивает плавный розжиг горелки и предотвращает хлопки при воспламенении. Технология двойных сёдел обеспечивает очень высокую пропускную способность — 260 м³/час при перепаде давления 10 мбар. Клапан подходит для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред, включая природный газ, пропан, бутан и воздух. Устройство широко применяется в котельных, газовых горелках ведущих мировых производителей — Weishaupt, Riello, Elco, Oilon, CIB Unigas, а также при техническом перевооружении и реконструкции старых котлов ДКВР и ПТВМ.

Технические характеристики DUNGS DMV-DLE 5080/11 eco

• Оригинальный артикул DUNGS: 256358.
• Модель: DMV-DLE 5080/11 eco.
• Тип: двойной электромагнитный клапан (два клапана класса А в одном корпусе).
• Характер открытия клапанов: клапан V1 — быстрое открытие, клапан V2 — медленное открытие с регулируемым подъёмом для подачи пускового газа.
• Тип открытия клапана V2: медленное, регулируемое, время открытия настраивается.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Расход газа при перепаде давления 10 мбар: 260 м³/час.
• Напряжение питания: 220-240 В AC, допустимое отклонение -15% / +10%, 50/60 Гц. Доступны исполнения 110-120 В AC и 24 В DC по спецзаказу.
• Потребляемая мощность: 4-6 Вт (энергосберегающая катушка).
• Присоединение: фланцевое, DN 80.
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +60 °C (исполнение NBR), от 0 до +60 °C (исполнение Viton).
• Температура хранения: от -15 до +70 °C.
• Материал корпуса: алюминий, сталь.
• Уплотнение клапана: NBR (стандарт), возможно исполнение Viton для агрессивных сред.
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161, группа 2.
• Время закрытия: менее 1 секунды (быстрое закрытие для обоих клапанов).
• Встроенный фильтр: есть, металлическая сетка на входе.
• Дроссель расхода: есть, регулируемый на клапане V1 для настройки основного расхода.
• Возможность установки дополнительного оборудования: на корпусе предусмотрены места для датчиков-реле минимального и максимального давления, блока проверки герметичности VPS, запального и сбросного клапанов.
• Электрическое подключение: через штекерный разъём по DIN EN 175301-803 (приобретается отдельно).
• Габариты Д×Ш×В: 310×200×397 мм.
• Вес: 16,5 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения DMV-DLE 5080/11 eco

• DMV — Dual Modular Valve, двойной модульный клапан.
• D — наличие дросселя основного расхода газа на клапане V1, ручная регулировка.
• LE — медленное открытие (Langsam Öffnung) клапана V2 с регулируемым подъёмом для подачи пускового газа.
• 5080 — типоразмер: DN 80.
• 11 — серия, поколение устройства.
• eco — экономичная серия с оптимизированной пропускной способностью и энергосберегающей катушкой.

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого клапана в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 256358, 224926 DMV-DLE 5080/11 (старый артикул), 256361 DMV-DLE 5080/11 eco 110V NBR, 256359 DMV 5080/11 eco (без дросселя).
• Weishaupt: 625024 (аналог DMV-DLE 5080/11 eco).
• Oilon: 36749189, 36749087, 36749055, 36749054.
• Riello: 3970256, 3970257, 3970258.
• Elco: 13012424, 13023734.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Электромагнитная катушка: Magnet Nr.1511/2P.

Устройство и принцип работы

• Компактная двухклапанная конструкция: Двойной электромагнитный клапан DMV-DLE 5080/11 eco объединяет в одном алюминиевом корпусе два независимых электромагнитных клапана класса А. Это позволяет заменить два отдельных клапана одним устройством, сокращая габариты газовой рампы, трудоёмкость монтажа и количество потенциальных точек утечки.
• Принцип действия: Газовый поток поступает на вход и проходит через встроенный сетчатый фильтр, который задерживает механические примеси. Далее газ последовательно проходит через первый клапан V1 и второй клапан V2. Клапан V1 открывается быстро. Клапан V2 открывается медленно с регулируемым подъёмом, что обеспечивает плавную подачу газа на розжиг и предотвращает хлопки при воспламенении. Оба клапана закрываются быстро — время закрытия составляет менее 1 секунды. Клапан V1 оснащён дросселем для ручной регулировки основного расхода газа. На корпусе предусмотрены места для подключения дополнительного оборудования: датчиков-реле давления, блока проверки герметичности VPS, запального и сбросного клапанов.
• Встроенная фильтрация: На входе потока установлен металлический сетчатый фильтр для защиты внутренних компонентов от загрязнений. Для максимальной защиты рекомендуется устанавливать основной газовый фильтр перед клапаном.

Особенности конструкции и преимущества

• Два клапана класса А в одном корпусе: Оба клапана соответствуют требованиям DIN EN 161, класс А, группа 2. Такая конфигурация соответствует современным стандартам безопасности газового оборудования и исключает необходимость установки двух отдельных клапанов.
• Технология двойных сёдел (двойных тарельчатых клапанов): Обеспечивает очень высокую пропускную способность при минимальном перепаде давления — 260 м³/час при перепаде 10 мбар — что особенно важно для горелок большой мощности.
• Медленное открытие клапана V2 с регулируемым подъёмом: Главное отличие модели DMV-DLE от быстрооткрывающейся DMV-D. Плавное открытие второго клапана обеспечивает мягкий розжиг горелки, предотвращает хлопки и гидравлические удары в газовой рампе. Время открытия и степень подъема регулируются при пусконаладке.
• Регулировка основного расхода газа (дроссель): Клапан V1 оснащён регулируемым дросселем, позволяющим вручную ограничивать максимальный поток газа для точной настройки горелки.
• Энергосберегающая катушка: Низкая потребляемая мощность — всего 4-6 Вт — снижает нагрузку на систему управления и экономит электроэнергию.
• Компактные размеры и малый вес: По сравнению с традиционной рампой из двух отдельных клапанов, двойной клапан DMV значительно уменьшает занимаемое пространство и упрощает монтаж.
• Удобство интеграции дополнительного оборудования: На корпус клапана могут монтироваться дополнительные устройства без дополнительных трубных обвязок: датчики-реле минимального и максимального давления газа, блок проверки герметичности VPS, клапан для запальной линии и другие.
• Высокая степень защиты IP54: Корпус защищает внутренние компоненты от пыли и водяных брызг, что позволяет устанавливать клапан в стандартных котельных и помещениях с повышенной влажностью.
• Не содержит цветных металлов: Клапан подходит для газов с содержанием H₂S до 0,1 об. % (сухой газ).
• Гибкость монтажа: Клапан может монтироваться как на горизонтальных, так и на вертикальных трубопроводах, магнит может располагаться горизонтально или вертикально.
• Быстрое закрытие: Время закрытия обоих клапанов менее 1 секунды обеспечивает мгновенное перекрытие газа при аварийной ситуации.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи и теплогенераторы.
• Системы газоснабжения, работающие на природном газе, пропане, бутане, воздухе и других нейтральных газах (газы семейств 1, 2, 3 по DIN EN 437).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Клапан крепится к газопроводу через фланцевое соединение в соответствии с DIN 2501 (фланцы приобретаются отдельно). Допускается любое положение установки, но рекомендуется ориентировать катушку вверх.
• Электрическое подключение: Для подключения клапана используется штекерный разъём согласно DIN EN 175301-803, артикул 210319, приобретается отдельно. Клапаны V1 и V2 могут подключаться как независимо друг от друга, так и параллельно, в зависимости от схемы управления горелкой.
• Фильтрация газа: Несмотря на наличие встроенного сетчатого фильтра, перед клапаном в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки.
• Настройка медленного открытия клапана V2: Степень подъема и скорость открытия клапана V2 регулируются при пусконаладке для обеспечения оптимального розжига горелки без хлопков.
• Настройка основного расхода газа: Регулировка максимального расхода производится с помощью дросселя на клапане V1. Вращение дросселя по часовой стрелке уменьшает расход, против часовой — увеличивает. Настройка должна выполняться специалистом при работающей горелке с использованием газоанализатора.
• Обслуживание и диагностика: Периодически проверяйте герметичность фланцевых соединений, чистоту встроенного фильтра (доступен для очистки без демонтажа клапана), а также работу клапанов по характерному щелчку при подаче и снятии напряжения. При выходе из строя клапан ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, артикул 256358, или совместимый аналог.
• Совместимость по среде: Клапан подходит для сухих нейтральных газов с содержанием H₂S не более 0,1 об. %. Для агрессивных сред или сред с повышенной влажностью применяется исполнение Viton (уплотнения из фторкаучука).
• Специальное указание: Данная модель DMV-DLE предназначена для медленного открытия и плавного розжига. Если для вашей горелки не требуется плавный розжиг, можно использовать быстрооткрывающуюся версию DMV-D 5080/11 eco (артикул 256357).

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация (фланцы, штекеры, концевой выключатель) может не входить в базовую поставку и заказывается отдельно.
