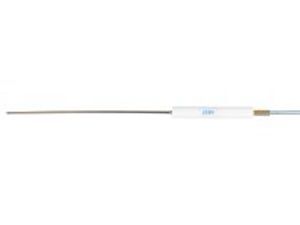

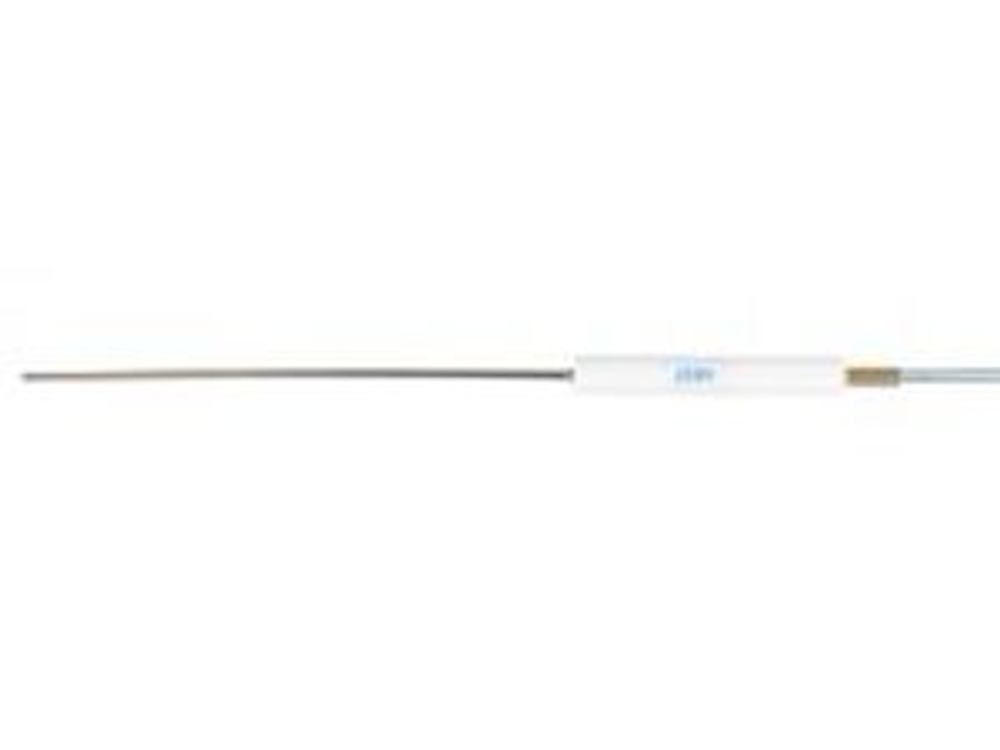

Электрод ионизации Baltur 710 мм арт. 37954 — датчик контроля пламени для горелок Baltur

Электрод ионизации Baltur 710 мм, (альтернатива ИП Волынская Н.Г.) артикулы 37954 и 37954-BT — это датчик контроля пламени, предназначенный для подтверждения наличия факела в газовых и мазутных горелках. Модель Baltur 710 мм представляет собой ионизационный электрод, который работает по принципу ионизационного контроля: при наличии пламени в зоне горения ионизационный ток замыкается через стержень электрода на корпус горелки, передавая сигнал на блок управления (менеджер горения). Это позволяет системе автоматически отслеживать процесс горения и экстренно отключать подачу топлива при срыве или погасании пламени, обеспечивая взрывобезопасность теплового агрегата. Подключается к блоку автоматики через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания горелок Baltur большой мощности, работающих на газе и жидком топливе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, электрод оснащён керамической изоляцией, защищающей токопроводящий стержень от воздействия высоких температур. Является оригинальной заводской запчастью Baltur и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики Baltur 710 мм арт. 37954

• Оригинальные артикулы: 37954, 37954-BT.
• Производитель: Baltur (Италия).
• Тип электрода: ионизации (датчик контроля пламени).
• Общая длина электрода: 710 мм.
• Размер стержня (металлического сердечника): Ø3 × 30 мм.
• Размер фиксированной керамической изоляции: Ø14 × 600 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный никель-хромовый сплав.
• Вес нетто: 0.30-0.45 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 37954

• 37954 — оригинальный артикул Baltur для электрода ионизации длиной 710 мм.
• 37954-BT — OEM-артикул с маркировкой производителя Baltur.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Baltur (оригинальные артикулы): 37954, 37954-BT.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Baltur 710 мм, 37954.
• Совместимость с горелками Baltur (оригинальная установка на заводе): серии BTL, TBL, SPARK, COMIST, GI, GII, TBG, HP.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод ионизации Baltur 710 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 30 мм, фиксированной керамической изоляции размером Ø14 × 600 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. В отличие от электрода розжига, ионизационный электрод работает при низком напряжении и служит для измерения проводимости (ионизационного тока) через пламя. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию сигнала и защиту от утечек на корпус горелки. Увеличенная длина 710 мм с длинной керамической изоляцией (600 мм) позволяет использовать электрод в горелках большой мощности с глубоким расположением зоны контроля пламени.
• Принцип действия: При наличии устойчивого факела пламя является проводником электрического тока. Ионизационный ток (в диапазоне нескольких микроампер) проходит от стержня электрода через пламя на корпус горелки и далее на блок автоматики. Если ток отсутствует (пламя погасло), блок управления перекрывает топливный клапан в течение 1-2 секунд, предотвращая утечку топлива.
• Особенности конструкции: Металлический сердечник изготовлен из жаропрочного никель-хромового сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Керамическая изоляция гарантирует стабильный сигнал ионизации на протяжении всего срока службы. Увеличенная длина стержня (30 мм) обеспечивает более глубокое проникновение в зону горения для стабильного съёма ионизационного тока.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильный сигнал ионизации на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть Baltur: Гарантирует полную совместимость с горелками Baltur и соответствие заводским спецификациям.
• Увеличенная длина 710 мм: Позволяет использовать электрод в горелках большой мощности с глубоким расположением зоны контроля пламени, обеспечивая точное позиционирование стержня в корне факела.
• Длинная керамическая изоляция (600 мм): Обеспечивает надёжную защиту от утечек сигнала и высокую электрическую прочность при работе в условиях повышенных температур и агрессивной среды.
• Увеличенный стержень (30 мм): Обеспечивает более глубокое проникновение в зону горения для стабильного съёма ионизационного тока, что особенно важно для горелок большой мощности.
• Универсальность применения: Электрод подходит как для газовых, так и для мазутных горелок Baltur большой мощности, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми и мазутными горелками Baltur большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки большой мощности.
• Газовые рампы промышленных горелок — системы контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Baltur (оригинальная OEM-установка), Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод ионизации Baltur 710 мм совместим с системами автоматического управления газовых и мазутных горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии входных параметров ионизационного тока).
• Подходит для работы с блоками контроля пламени, обеспечивающими измерения ионизационного тока в диапазоне от 1 до 10 мкА.
• Применяется в горелках Baltur, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом топливе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание утечек сигнала и короткого замыкания. При монтаже длинного электрода (710 мм) соблюдайте особую осторожность, чтобы избежать механических повреждений керамической изоляции. Для поддержки длинной изоляции рекомендуется использовать дополнительные крепления или направляющие элементы, предусмотренные конструкцией горелки. При монтаже электрода убедитесь, что его конец постоянно находится в зоне корня факела (основания пламени).
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к соответствующему клеммнику блока автоматики (обычно обозначение "Ion" или "Flame"). Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода так, чтобы его конец постоянно находился в зоне корня факела (основания пламени). Расстояние от стержня до корпуса горелки должно соответствовать рекомендациям производителя горелки.
• Проверка работоспособности: После установки проверьте наличие ионизационного тока при работе горелки. Значение тока должно быть не менее 3-5 мкА для стабильной работы блока автоматики.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство Baltur (арт. 37954) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне горения) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках Baltur: Модель 37954 является оригинальной заводской запчастью для газовых и мазутных горелок Baltur большой мощности серий BTL, TBL, SPARK, COMIST, GI, GII, TBG, HP. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, блок автоматики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
