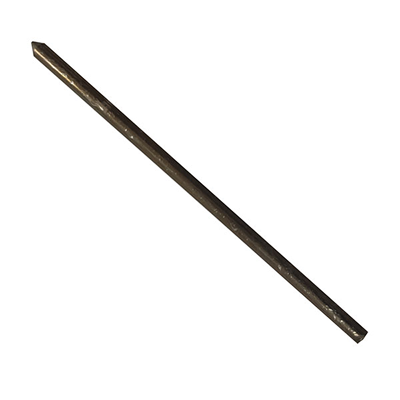

Электрод массы CIB Unigas 78.25 мм арт. 2080234 — заземляющий электрод для горелок CIB Unigas

Электрод массы CIB Unigas 78.25 мм, артикул 2080234 — это заземляющий электрод (электрод массы), предназначенный для обеспечения надёжного искрообразования в системах розжига газовых горелок. Модель CIB Unigas 78.25 мм представляет собой электрод массы с керамической изоляцией, который служит противоположным полюсом для электрода розжига, создавая замкнутую электрическую цепь для образования искры. При подаче высокого напряжения на электрод розжига искра проскакивает между ним и электродом массы (или корпусом горелки), воспламеняя газовоздушную смесь в горелочном устройстве. Подключается к корпусу горелки или к блоку автоматики через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания газовых горелок CIB Unigas малой и средней мощности, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, электрод оснащён керамической изоляцией, защищающей токопроводящий стержень от воздействия высоких температур. Является оригинальной заводской запчастью CIB Unigas и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики CIB Unigas 78.25 мм арт. 2080234

• Оригинальные артикулы: 2080234.
• Производитель: CIB Unigas (Италия).
• Тип электрода: массы (заземляющий).
• Общая длина электрода: 78.25 мм.
• Размер стержня (металлического сердечника): Ø3 × 16 мм.
• Размер фиксированной керамической изоляции: Ø14 × 52 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0.03-0.05 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 2080234

• 2080234 — оригинальный артикул CIB Unigas для электрода массы длиной 78.25 мм.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• CIB Unigas (оригинальные артикулы): 2080234.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива CIB Unigas 78.25 мм, 2080234.
• Совместимость с горелками CIB Unigas (оригинальная установка на заводе): серии RG, RL, RS, TBG, HP, P.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод массы CIB Unigas 78.25 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 16 мм, фиксированной керамической изоляции размером Ø14 × 52 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. В отличие от электрода розжига, электрод массы служит для замыкания электрической цепи и обычно подключается к корпусу горелки. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию и защиту от утечек напряжения на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на электрод розжига, искра проскакивает между электродом розжига и электродом массы (или корпусом горелки). Это происходит благодаря разности потенциалов между двумя электродами. Электрод массы обеспечивает надёжное заземление и стабильное искрообразование, что критически важно для стабильного розжига горелки в любых условиях.
• Особенности конструкции: Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Компактная длина 78.25 мм делает электрод идеальным для установки в горелках малой и средней мощности с ограниченным пространством в зоне розжига.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную работу на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть CIB Unigas: Гарантирует полную совместимость с горелками CIB Unigas и соответствие заводским спецификациям.
• Компактные размеры (78.25 мм): Идеально подходит для горелок малой и средней мощности с ограниченным пространством в зоне розжига.
• Универсальность применения: Электрод подходит для широкого спектра газовых горелок CIB Unigas, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками CIB Unigas малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: CIB Unigas (оригинальная OEM-установка), Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод массы CIB Unigas 78.25 мм совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках CIB Unigas, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения. Электрод массы должен быть установлен на расстоянии 3-5 мм от электрода розжига для обеспечения стабильного искрообразования.
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к высоковольтному кабелю от запального трансформатора или к клемме заземления на корпусе горелки. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода массы относительно электрода розжига для обеспечения стабильного искрообразования. Расстояние между электродами должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство CIB Unigas (арт. 2080234) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках CIB Unigas: Модель 2080234 является оригинальной заводской запчастью для газовых горелок CIB Unigas малой и средней мощности серий RG, RL, RS, TBG, HP, P. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию CIB Unigas. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
