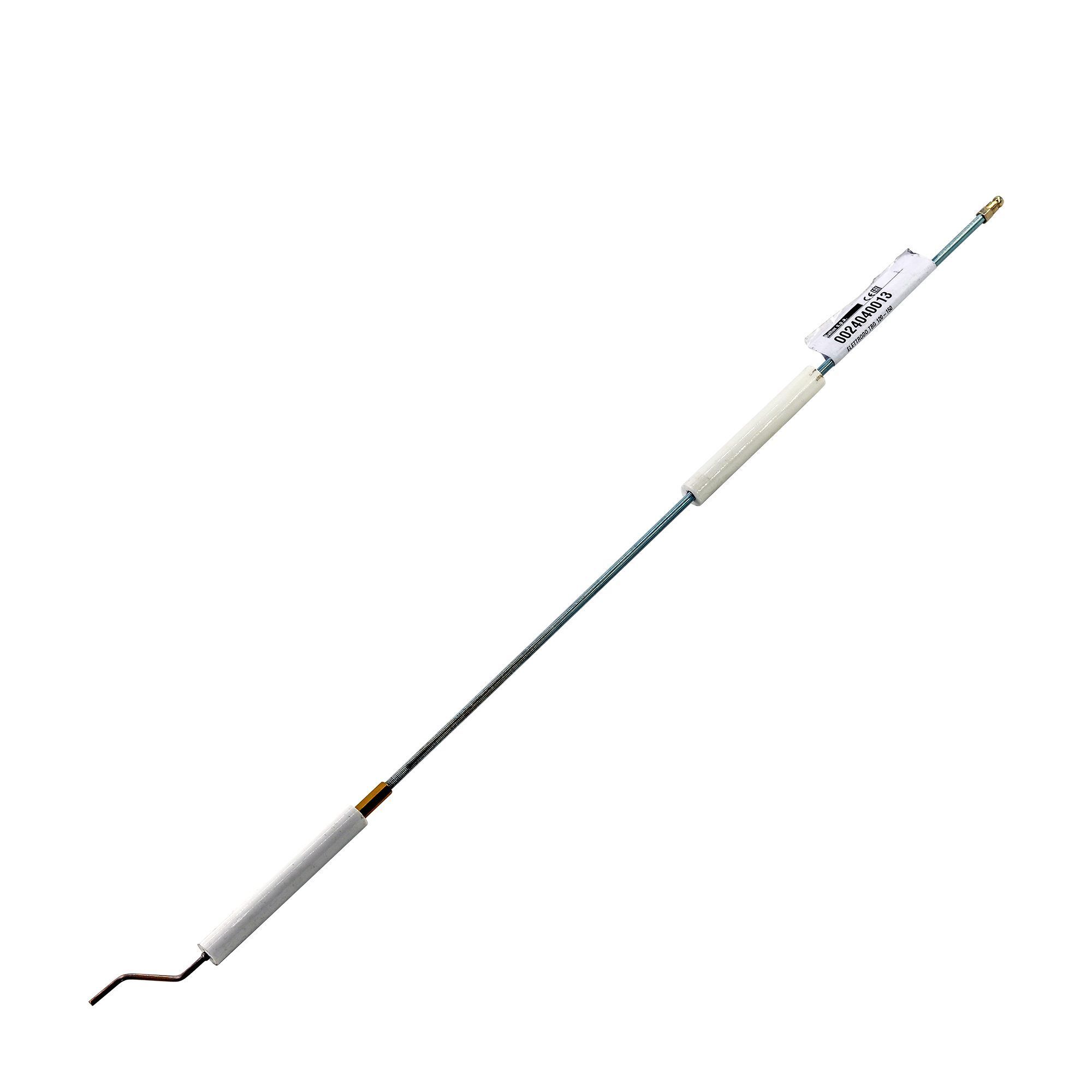

Электрод поджига Baltur 660 мм арт. 0024040013 — высоковольтный электрод розжига с передвижной изоляцией для газовых горелок Baltur

Высоковольтный электрод поджига Baltur 660 мм,(альтернатива ИП Волынская Н.Г.) артикулы 0024040013, 024040013 и 0024040013-BT — это надёжный компонент системы автоматического зажигания, предназначенный для обеспечения эффективного и безопасного розжига газовых горелок. Модель Baltur 660 мм представляет собой электрод розжига с передвижной керамической изоляцией, который выдает искру поджига, воспламеняющую газовоздушную смесь в горелочном устройстве. Подключается к запальному трансформатору через высоковольтный кабель с помощью штекера Ø6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания газовых горелок Baltur серии TBG, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря высококачественным материалам — металлическому сердечнику и двум керамическим изоляциям — электрод обеспечивает долговечную и безотказную работу в системах автоматического регулирования розжига горелки.

Технические характеристики Baltur 660 мм арт. 0024040013

• Оригинальные артикулы: 0024040013, 024040013, 0024040013-BT.
• Производитель: Baltur (Италия).
• Тип электрода: розжига (поджига).
• Общая длина электрода: 660 мм.
• Размер стержня (металлического сердечника): Ø3 × 58 мм.
• Размер фиксированной керамической изоляции: Ø14 × 100 мм.
• Размер передвижной керамической изоляции: Ø14 × 100 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0,1-0,2 кг.
• Габариты (Д×Ш×В): 660×0×0 мм.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 85159000.

Расшифровка обозначения 0024040013

• 0024040013 — оригинальный артикул Baltur для электрода поджига длиной 660 мм.
• 024040013 — альтернативное написание артикула (без ведущих нулей).
• 0024040013-BT — OEM-артикул с маркировкой производителя Baltur.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Baltur (оригинальные артикулы): 0024040013, 024040013, 0024040013-BT.
• Код на сайте ANKAS (Россия, Казахстан): 15459.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Baltur 660 мм, 0024040013.
• Совместимость с горелками Baltur (оригинальная установка на заводе): серии TBG (TBG 45, TBG 60, TBG 85, TBG 120, TBG 150, TBG 210, TBG 260, TBG 350 и другие).
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод поджига Baltur 660 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 58 мм, двух керамических изоляций (фиксированной и передвижной) размером Ø14 × 100 мм каждая, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. Передвижная изоляция позволяет регулировать положение изоляции вдоль стержня, что обеспечивает оптимальную настройку электрода в горелке и защиту от короткого замыкания. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на стержень электрода между электродом и массой (корпусом горелки) образуется электрическая искра. Эта искра воспламеняет газовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг. Передвижная изоляция позволяет точно позиционировать точку искрообразования для максимальной эффективности зажигания.
• Особенности конструкции: Электрод оснащён передвижной керамической изоляцией, что позволяет адаптировать его под различные конструкции горелок и обеспечивать надёжную изоляцию высокого напряжения. Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер Ø6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Передвижная керамическая изоляция: Позволяет точно настраивать положение изоляции на стержне, что обеспечивает оптимальное искрообразование и защиту от пробоя на корпус горелки. Это особенно важно при замене электрода в горелках с различной геометрией камеры сгорания.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекер Ø6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Передвижная изоляция позволяет легко регулировать положение электрода без специального инструмента.
• Универсальность применения: Электрод подходит для большинства газовых горелок Baltur серии TBG, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками Baltur серии TBG.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Baltur (оригинальная OEM-установка), Riello, Weishaupt, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод поджига Baltur 660 мм совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках Baltur, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Передвижная керамическая изоляция устанавливается в требуемое положение на стержне для обеспечения оптимального искрообразования. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения.
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер Ø6 мм подключается к высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода и передвижной изоляции для обеспечения стабильного искрообразования. Расстояние между электродом и массой должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство Baltur (арт. 0024040013) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках Baltur TBG: Модель 0024040013 является оригинальной заводской запчастью для горелок Baltur серии TBG. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
