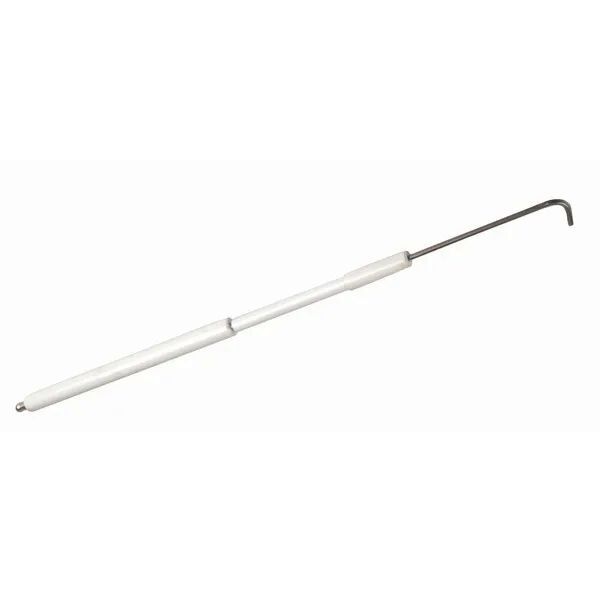

Электрод поджига Riello 392 мм арт. 3012015 — высоковольтный электрод розжига для горелок Riello

Высоковольтный электрод поджига Riello 392 мм,(альтернатива ИП Волынская Н.Г.) артикулы 3012015 и 3012015-RL — это надёжный компонент системы автоматического зажигания, предназначенный для обеспечения эффективного и безопасного розжига газовых и мазутных горелок. Модель Riello 392 мм представляет собой электрод розжига с керамической изоляцией, который выдаёт искру поджига, воспламеняющую топливовоздушную смесь в горелочном устройстве. Подключается к запальному трансформатору через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания горелок Riello, работающих на газе и жидком топливе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря высококачественным материалам — металлическому сердечнику и керамической изоляции — электрод обеспечивает долговечную и безотказную работу в системах автоматического регулирования розжига горелки. Является оригинальной заводской запчастью Riello и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики Riello 392 мм арт. 3012015

• Оригинальные артикулы: 3012015, 3012015-RL.
• Производитель: Riello (Италия).
• Тип электрода: розжига (поджига).
• Общая длина электрода: 392 мм.
• Размер стержня (металлического сердечника): Ø3 × 25 мм.
• Размер фиксированной керамической изоляции: Ø14 × 300 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0.15-0.22 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 3012015

• 3012015 — оригинальный артикул Riello для электрода поджига длиной 392 мм.
• 3012015-RL — OEM-артикул с маркировкой производителя Riello.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Riello (оригинальные артикулы): 3012015, 3012015-RL.
• Код в каталоге ANKAS (Россия, Казахстан): уточняйте по каталогу.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Riello 392 мм, 3012015.
• Совместимость с горелками Riello (оригинальная установка на заводе): серии RG, RL, RS, RLS, RDB, RBS, MB, DB, TBG.
• Совместимость с горелками других брендов (при проверке совместимости): Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод поджига Riello 392 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 25 мм, фиксированной керамической изоляции размером Ø14 × 300 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию высокого напряжения и защиту от пробоя на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на стержень электрода между электродом и массой (корпусом горелки) или между двумя электродами образуется электрическая искра. Эта искра воспламеняет топливовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг.
• Особенности конструкции: Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Увеличенная длина 392 мм с керамической изоляцией 300 мм позволяет использовать электрод в горелках средней и большой мощности с глубоким расположением зоны розжига.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть Riello: Гарантирует полную совместимость с горелками Riello и соответствие заводским спецификациям.
• Увеличенная длина 392 мм: Позволяет использовать электрод в горелках средней и большой мощности с глубоким расположением зоны розжига, обеспечивая точное позиционирование искры в зоне топливовоздушной смеси.
• Универсальность применения: Электрод подходит как для газовых, так и для мазутных горелок Riello средней и большой мощности, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми и мазутными горелками Riello средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки средней и большой мощности.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello (оригинальная OEM-установка), Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод поджига Riello 392 мм совместим с системами автоматического розжига газовых и мазутных горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках Riello, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом топливе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения. При монтаже электрода соблюдайте осторожность, чтобы избежать механических повреждений керамической изоляции.
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода для обеспечения стабильного искрообразования. Расстояние между электродом и массой должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода топливовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство Riello (арт. 3012015) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках Riello: Модель 3012015 является оригинальной заводской запчастью для газовых и мазутных горелок Riello средней и большой мощности серий RG, RL, RS, RLS, RDB, RBS, MB, DB, TBG. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Riello. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
