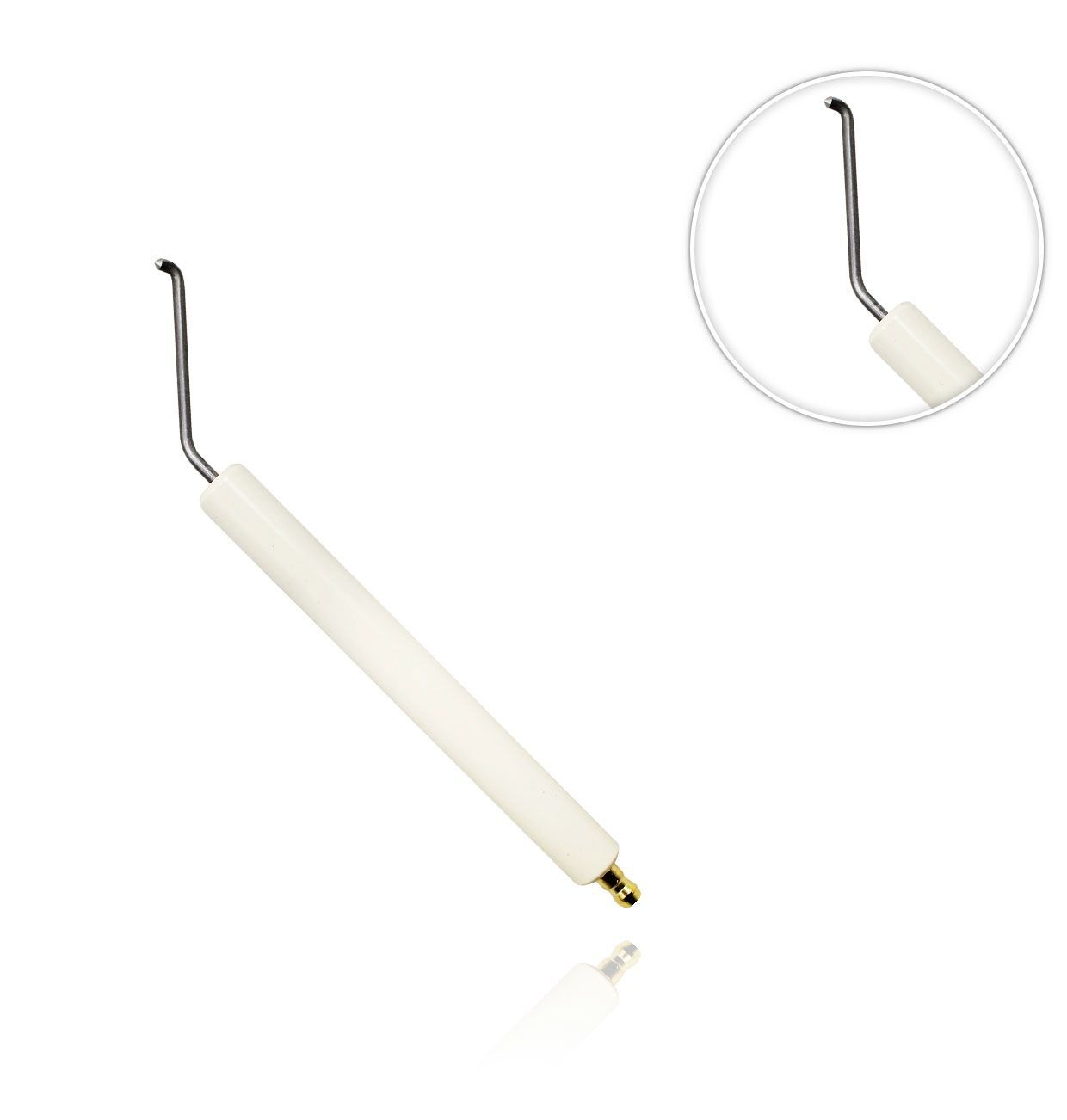

Электрод поджига Weishaupt 180 мм арт. 11176410037 — левый высоковольтный электрод розжига для горелок Weishaupt L7Z и L8Z/2

Высоковольтный электрод поджига Weishaupt 180 мм,(альтернатива ИП Волынская Н.Г.) артикулы 11176410037, 11176410037-WE и We11176410037 — это левый электрод розжига, предназначенный для обеспечения эффективного и безопасного воспламенения топливной смеси в газовых горелках. Модель Weishaupt 180 мм представляет собой электрод поджига с керамической изоляцией, который выдаёт искру поджига в паре с правым электродом (артикул 11176410047), воспламеняя газовоздушную смесь в горелочном устройстве. Подключается к запальному трансформатору через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания газовых горелок Weishaupt серий L7Z и L8Z/2, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, электрод оснащён керамической изоляцией, которая защищает токопроводящий стержень от воздействия высоких температур и электрических нагрузок. Является оригинальной заводской запчастью Weishaupt и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики Weishaupt 180 мм арт. 11176410037

• Оригинальные артикулы: 11176410037, 11176410037-WE, We11176410037.
• Производитель: Weishaupt (Германия).
• Тип электрода: розжига (поджига), левый.
• Общая длина электрода: 180 мм.
• Размер стержня (металлического сердечника): Ø3 × 43.5 мм.
• Размер фиксированной керамической изоляции: Ø14 × 125 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0.06-0.1 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 11176410037

• 11176410037 — оригинальный артикул Weishaupt для левого электрода поджига длиной 180 мм.
• 11176410037-WE — OEM-артикул с маркировкой производителя Weishaupt.
• We11176410037 — альтернативное обозначение артикула.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Weishaupt (оригинальные артикулы): 11176410037, 11176410037-WE, We11176410037.
• Заменяет артикул: 11176410017.
• Код OEG: 160502316.
• Артикул правого электрода (для работы в паре): 11176410047.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Weishaupt 180 мм, 11176410037.
• Совместимость с горелками Weishaupt (оригинальная установка на заводе): серии L7Z, L8Z/2.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод поджига Weishaupt 180 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 43.5 мм, фиксированной керамической изоляции размером Ø14 × 125 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию высокого напряжения и защиту от пробоя на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на стержень электрода между левым и правым электродами образуется электрическая дуга. Эта дуга воспламеняет газовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг.
• Особенности конструкции: Левый электрод работает в паре с правым электродом (артикул 11176410047), формируя качественную электрическую дугу. Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть Weishaupt: Гарантирует полную совместимость с горелками Weishaupt и соответствие заводским спецификациям.
• Универсальность применения: Электрод подходит для газовых горелок Weishaupt серий L7Z и L8Z/2, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками Weishaupt серий L7Z и L8Z/2.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Weishaupt (оригинальная OEM-установка), Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод поджига Weishaupt 180 мм совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках Weishaupt, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения. Для корректной работы системы розжига необходимо использовать электрод в паре с правым электродом (артикул 11176410047).
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода для обеспечения стабильного искрообразования. Расстояние между электродами должно соответствовать рекомендациям производителя горелки.
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство Weishaupt (арт. 11176410037) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках Weishaupt L7Z и L8Z/2: Модель 11176410037 является оригинальной заводской запчастью для газовых горелок Weishaupt серий L7Z и L8Z/2. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Weishaupt. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига, правый электрод (арт. 11176410047) и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
