Электрод поджига Weishaupt 266 мм арт. 11197410077 — высоковольтный электрод розжига для газовых горелок Weishaupt L7Z, L8Z/2

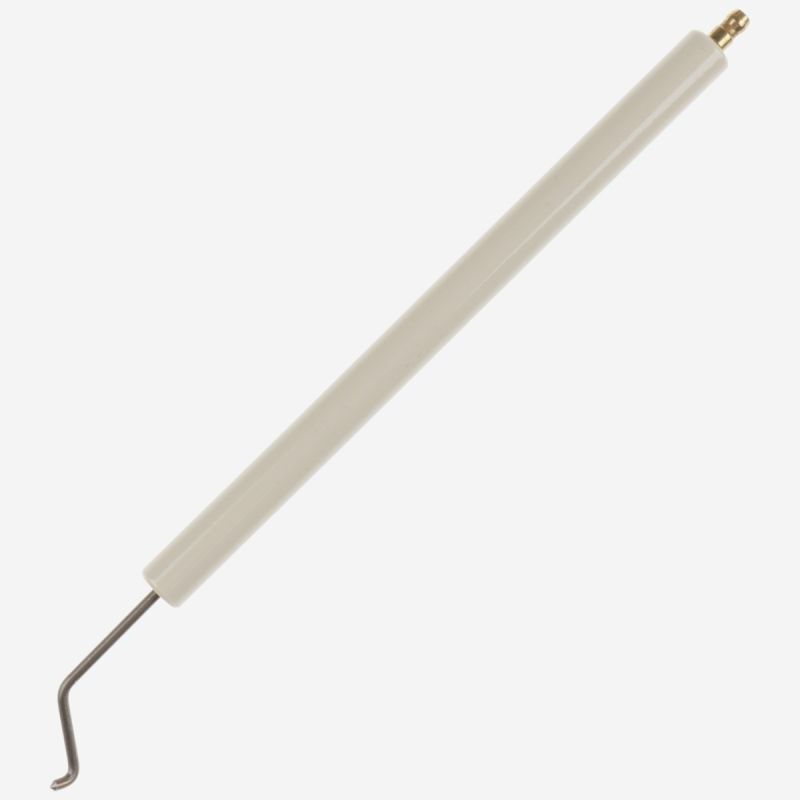

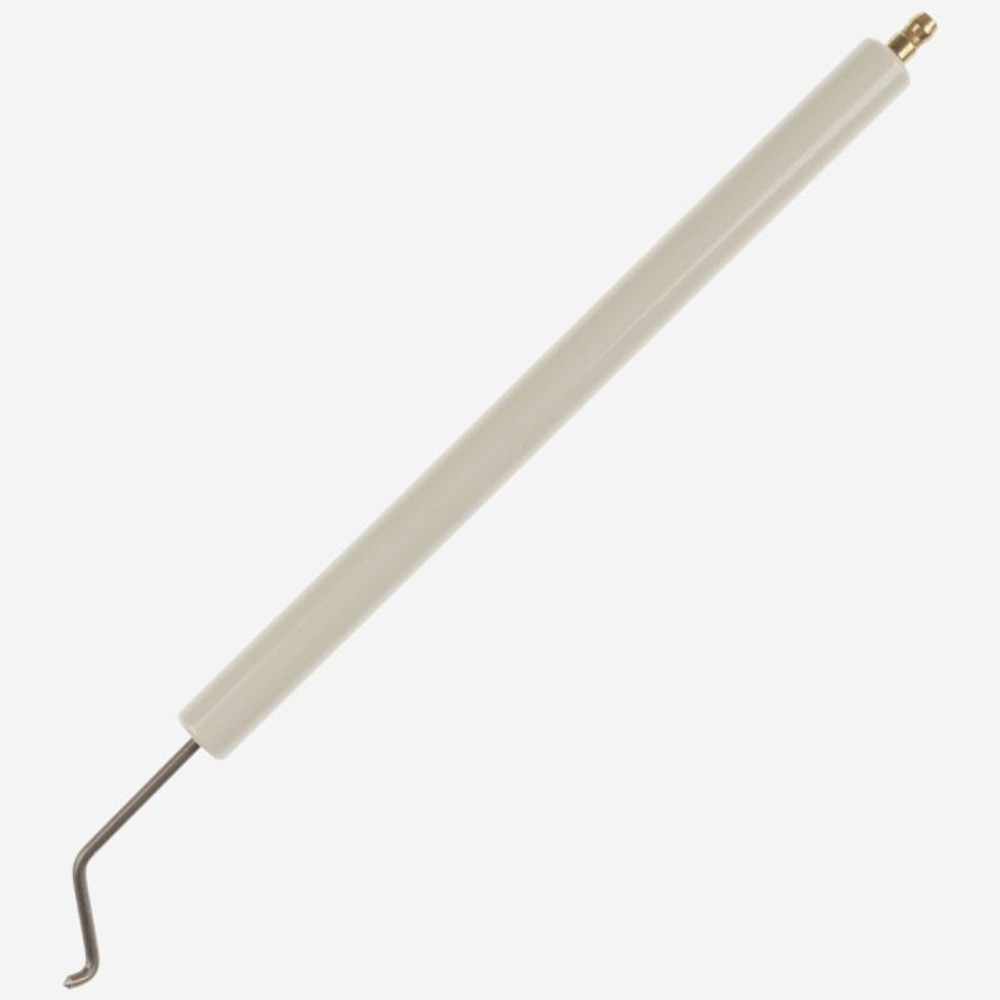

Высоковольтный электрод поджига Weishaupt 266 мм,(альтернатива ИП Волынская Н.Г.) артикулы 11197410077 и 11197410077-WE — это надёжный компонент системы автоматического зажигания, предназначенный для обеспечения эффективного и безопасного розжига газовых горелок. Модель Weishaupt 266 мм представляет собой электрод розжига с керамической изоляцией, который выдаёт искру поджига, воспламеняющую газовоздушную смесь в горелочном устройстве. Подключается к запальному трансформатору через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания газовых горелок Weishaupt серий L7Z, L8Z/2, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, электрод оснащён керамической изоляцией, которая защищает токопроводящий стержень от воздействия высоких температур и электрических нагрузок. Является оригинальной заводской запчастью Weishaupt и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики Weishaupt 266 мм арт. 11197410077

• Оригинальные артикулы: 11197410077, 11197410077-WE.
• Производитель: Weishaupt (Германия).
• Тип электрода: розжига (поджига).
• Общая длина электрода: 266 мм.
• Размер стержня (металлического сердечника): Ø3 × 60 мм.
• Размер фиксированной керамической изоляции: Ø14 × 150 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0.08-0.12 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения 11197410077

• 11197410077 — оригинальный артикул Weishaupt для электрода поджига длиной 266 мм.
• 11197410077-WE — OEM-артикул с маркировкой производителя Weishaupt.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Weishaupt (оригинальные артикулы): 11197410077, 11197410077-WE.
• Код в каталоге ANKAS (Россия, Казахстан): уточняйте по каталогу.
• Код OEG: уточняйте.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Weishaupt 266 мм, 11197410077.
• Совместимость с горелками Weishaupt (оригинальная установка на заводе): серии L7Z, L8Z/2, а также другие модели с длинной горелочной головой.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод поджига Weishaupt 266 мм состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 60 мм, фиксированной керамической изоляции размером Ø14 × 150 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию высокого напряжения и защиту от пробоя на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на стержень электрода между электродом и массой (корпусом горелки) образуется электрическая искра. Эта искра воспламеняет газовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг.
• Особенности конструкции: Увеличенная длина электрода (266 мм) позволяет использовать его в горелках с длинной горелочной головой, обеспечивая правильное расположение искры в зоне воспламенения. Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть Weishaupt: Гарантирует полную совместимость с горелками Weishaupt и соответствие заводским спецификациям.
• Универсальность применения: Электрод подходит для газовых горелок Weishaupt серий L7Z, L8Z/2 и других моделей с аналогичными требованиями к длине электрода.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками Weishaupt серий L7Z, L8Z/2.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Weishaupt (оригинальная OEM-установка), Riello, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод поджига Weishaupt 266 мм совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках Weishaupt, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения. При установке обратите внимание на правильную ориентацию электрода (изогнутая часть стержня должна быть направлена в сторону форсунки).
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода для обеспечения стабильного искрообразования. Расстояние между электродом и массой должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство Weishaupt (арт. 11197410077) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках Weishaupt L7Z, L8Z/2: Модель 11197410077 является оригинальной заводской запчастью для газовых горелок Weishaupt серий L7Z и L8Z/2. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Weishaupt. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
