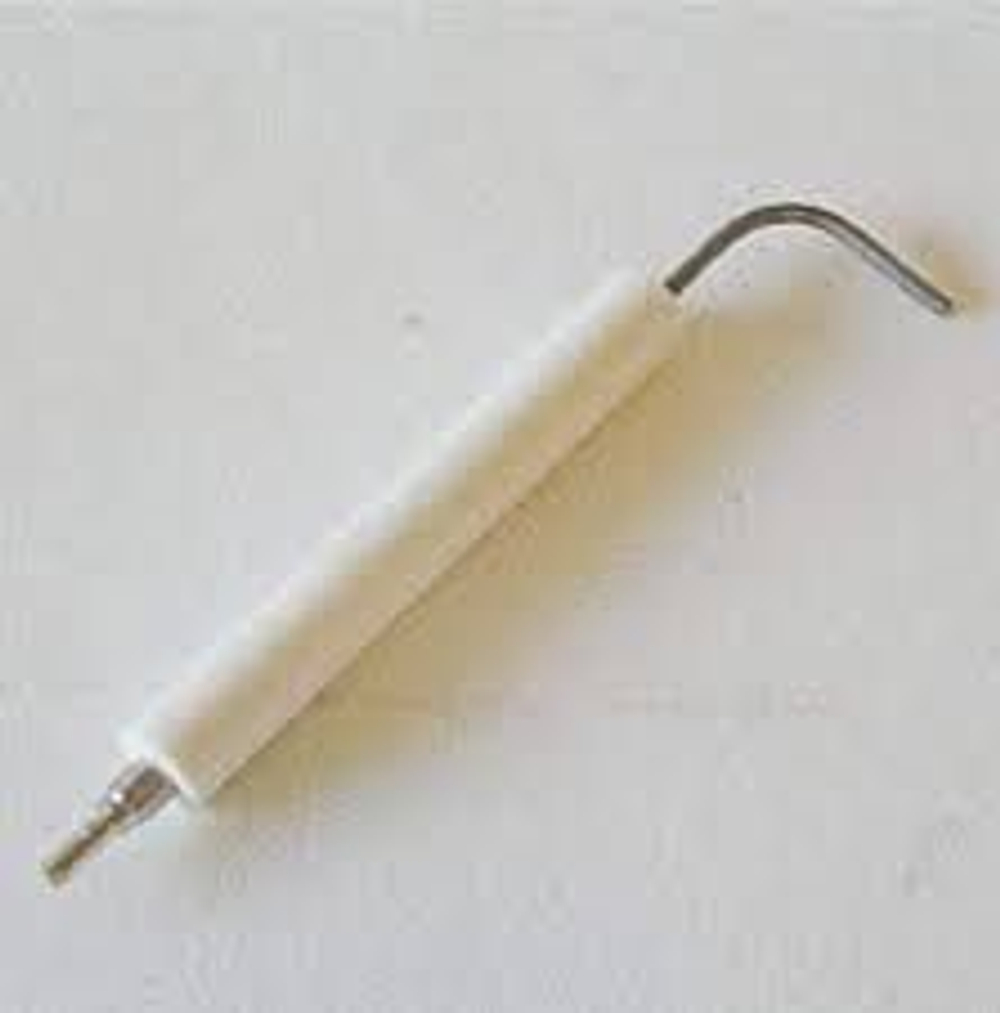

Электрод зажигания GP95/120 N50390005 — высоковольтный электрод розжига для горелок GP

Высоковольтный электрод зажигания GP95/120, артикулы N50390005 и N50390005-GP — это надёжный компонент системы автоматического зажигания, предназначенный для обеспечения эффективного и безопасного розжига газовых горелок. Модель GP95/120 представляет собой электрод розжига с керамической изоляцией, который выдаёт искру поджига, воспламеняющую газовоздушную смесь в горелочном устройстве. Подключается к запальному трансформатору через высоковольтный кабель с помощью штекера 6 мм. Данный электрод широко применяется для оснащения, ремонта и обслуживания газовых горелок GP, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря высококачественным материалам — металлическому сердечнику и керамической изоляции — электрод обеспечивает долговечную и безотказную работу в системах автоматического регулирования розжига горелки. Является оригинальной заводской запчастью GP и обеспечивает полную совместимость с оборудованием данного производителя.

Технические характеристики GP95/120 N50390005

• Оригинальные артикулы: N50390005, N50390005-GP.
• Производитель: GP (Европа).
• Тип электрода: зажигания (розжига).
• Общая длина электрода: 120 мм.
• Размер стержня (металлического сердечника): Ø3 × 20 мм.
• Размер фиксированной керамической изоляции: Ø14 × 85 мм.
• Диаметр штекера для подключения к высоковольтному кабелю: 6 мм.
• Материал изоляции: высококачественная керамика, устойчивая к высоким температурам.
• Материал стержня: жаропрочный металлический сплав.
• Вес нетто: 0.04-0.07 кг.
• Срок службы: не менее 10 лет (при своевременном обслуживании).
• Гарантийный срок: 6-12 месяцев (в зависимости от поставщика).
• Страна происхождения: Европа.
• Товарный код ТН ВЭД: 96138000.

Расшифровка обозначения N50390005

• GP95/120 — обозначение типа электрода: GP — производитель, 95 — диаметр, 120 — длина в мм.
• N50390005 — оригинальный артикул производителя для электрода зажигания.
• N50390005-GP — OEM-артикул с маркировкой производителя GP.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого электрода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• GP (оригинальные артикулы): N50390005, N50390005-GP.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива GP 120 мм, N50390005.
• Совместимость с горелками GP (оригинальная установка на заводе): серии GP, G, GS.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электрода: Электрод зажигания GP95/120 состоит из металлического стержня (сердечника) диаметром 3 мм и длиной 20 мм, фиксированной керамической изоляции размером Ø14 × 85 мм, а также штекера диаметром 6 мм для подключения к высоковольтному кабелю. Керамическая изоляция обладает высокой диэлектрической прочностью и устойчивостью к высоким температурам, обеспечивая надёжную изоляцию высокого напряжения и защиту от пробоя на корпус горелки.
• Принцип действия: При подаче высокого напряжения от запального трансформатора через высоковольтный кабель на стержень электрода между электродом и массой (корпусом горелки) или между двумя электродами образуется электрическая искра. Эта искра воспламеняет газовоздушную смесь, поступающую в горелку, обеспечивая надёжный и стабильный розжиг.
• Особенности конструкции: Металлический сердечник изготовлен из жаропрочного сплава, устойчивого к коррозии и высоким температурам. Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Конструкция GP95/120 обеспечивает стабильное искрообразование и высокую надёжность в различных условиях эксплуатации.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Керамическая изоляция и жаропрочный металлический сердечник обеспечивают длительный срок службы и стабильную работу в условиях высоких температур и агрессивной среды.
• Высокая стойкость к коррозии: Металлический сердечник устойчив к воздействию агрессивных сред и высоких температур, что гарантирует стабильную искру на протяжении всего срока службы.
• Простота монтажа и замены: Штекер 6 мм обеспечивает надёжное и быстрое подключение к высоковольтному кабелю. Стандартная конструкция и точные размеры упрощают установку.
• Оригинальная заводская запчасть GP: Гарантирует полную совместимость с горелками GP и соответствие заводским спецификациям.
• Компактная длина 120 мм: Идеально подходит для горелок малой и средней мощности с ограниченным пространством в зоне розжига, обеспечивая точное позиционирование искры в зоне газовоздушной смеси.
• Универсальность применения: Электрод подходит для широкого спектра газовых горелок GP, а также может использоваться в горелках других производителей при проверке совместимости.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для газового оборудования. Керамическая изоляция обеспечивает надёжную защиту от утечек высокого напряжения.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками GP малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — системы розжига и контроля пламени.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: GP (оригинальная OEM-установка), Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Электрод зажигания GP95/120 совместим с системами автоматического розжига газовых горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей (при соответствии выходных параметров высоковольтного трансформатора).
• Подходит для работы с запальными трансформаторами, обеспечивающими высокое напряжение для образования искры.
• Применяется в горелках GP, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Электрод крепится в специальном посадочном месте горелки с помощью фиксирующих элементов. Убедитесь, что изоляция не касается металлических частей горелки во избежание пробоя высокого напряжения.
• Подключение высоковольтного кабеля: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку. Штекер 6 мм подключается к высоковольтному кабелю от запального трансформатора. Убедитесь в надёжности контакта и отсутствии повреждений изоляции кабеля.
• Регулировка положения электрода: Перед вводом в эксплуатацию необходимо отрегулировать положение электрода для обеспечения стабильного искрообразования. Расстояние между электродом и массой должно соответствовать рекомендациям производителя горелки (обычно 3-5 мм).
• Проверка работоспособности: После установки проверьте наличие искры при подаче напряжения на запальный трансформатор. Искра должна быть стабильной и направленной в зону выхода газовоздушной смеси.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрода, целостность изоляции, отсутствие загрязнений и следов эрозии на стержне. При необходимости очищайте электрод от нагара мягкой тканью или щёткой. Не используйте абразивные материалы, повреждающие поверхность. При обнаружении трещин на керамической изоляции электрод подлежит немедленной замене. При выходе из строя электрода рекомендуется замена на новое оригинальное устройство GP (арт. N50390005) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация в условиях высоких температур (до 800 °C в зоне розжига) допускается благодаря керамической изоляции и жаропрочному сердечнику. Избегайте механических повреждений изоляции. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить керамическую изоляцию или стержень.
• Применение на горелках GP: Модель N50390005 является оригинальной заводской запчастью для газовых горелок GP серий GP, G, GS. При замене электрода в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию GP. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Высоковольтный кабель, трансформатор розжига и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
