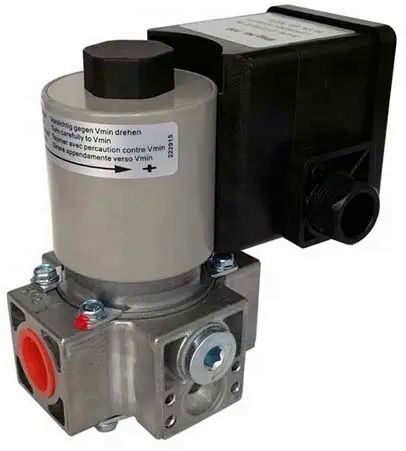

Клапан электромагнитный газовый DUNGS MVD 207/5 арт. 121962 — быстродействующий запорный клапан с фильтром для газовых горелок

Электромагнитный газовый клапан DUNGS MVD 207/5, (альтернатива ИП Волынская Н.Г.) артикул 121962 — это двухходовой нормально закрытый быстродействующий запорный клапан класса А по DIN EN 161, предназначенный для автоматического открытия и закрытия подачи газа в горелках и других тепловых агрегатах. Модель DUNGS MVD 207/5 оснащена встроенным двухслойным фильтром тонкой очистки (размер ячеек 0,8 мм), что обеспечивает защиту внутренних элементов клапана от механических примесей, содержащихся в газе. Клапан разработан для работы с природным газом, сжиженным газом (пропан, бутан) и другими нейтральными газообразными средами семейств 1, 2, 3 по DIN EN 437. Благодаря высокой скорости срабатывания (время открытия и закрытия менее 1 секунды) и надёжности, MVD 207/5 широко применяется в одноступенчатых и двухступенчатых горелках малой и средней мощности, а также в котельных, сушильных установках и технологических линиях, где требуется быстрое и безопасное отключение газа.

Технические характеристики DUNGS MVD 207/5

• Оригинальный артикул DUNGS: 121962.
• Модель: MVD 207/5.
• Тип клапана: двухходовой, нормально закрытый, электромагнитный.
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 360 мбар (36 кПа).
• Диапазон входного давления: 0-360 мбар.
• Присоединение: резьбовое Rp 3/4, DN20.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 15 Вт (удержание), 50 ВА (пуск).
• Время открытия: менее 1 секунды (быстрое).
• Время закрытия: менее 1 секунды (быстрое).
• Степень защиты: IP54.
• Рабочая температура окружающей среды: от -15 до +70 °C; при использовании сжиженного газа не ниже 0 °C.
• Материал корпуса: алюминий.
• Уплотнения: NBR (нитриловый каучук).
• Встроенный фильтр: двухслойный сетчатый, размер ячеек 0,8 мм, синий.
• Электромагнитная катушка: Magnet-Nr. 1110, арт. 153460.
• Габариты Д×Ш×В: 80×70×110 мм.
• Вес: 0,8 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения MVD 207/5

• M — мультифункциональное устройство (модульный блок).
• V — клапан (Valve).
• D — наличие фильтра тонкой очистки (Dirt filter).
• 207 — типоразмер: присоединение Rp 3/4 (DN20).
• /5 — исполнение: быстродействующий клапан с высоким быстродействием открытия/закрытия.

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого клапана в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 121962, MVD 207/5, 121-962.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• Код для заказа катушки: Magnet-Nr. 1110, арт. 153460.

Устройство и принцип работы

• Конструкция клапана: Электромагнитный клапан MVD 207/5 состоит из алюминиевого корпуса с входным и выходным резьбовыми отверстиями Rp 3/4, встроенного фильтра тонкой очистки, электромагнитной катушки с подводящими проводами, якоря, пружины и седла клапана. Фильтр расположен на входе и защищает внутренние полости клапана от механических частиц (окалина, пыль, продукты коррозии), которые могут нарушить герметичность закрытия или вызвать залипание.
• Принцип действия: В обесточенном состоянии клапан нормально закрыт: пружина прижимает якорь к седлу, перекрывая поток газа. При подаче напряжения на катушку создаётся электромагнитное поле, которое втягивает якорь, преодолевая усилие пружины, и открывает проходное сечение. Газ поступает через фильтр, очищается и проходит через клапан к выходу. При снятии напряжения магнитное поле исчезает, пружина возвращает якорь в исходное положение, и клапан мгновенно закрывается. Благодаря прямому действию электромагнита время открытия и закрытия не превышает 1 секунды, что обеспечивает высокую оперативность отключения газа при аварийных ситуациях или штатном завершении цикла работы горелки.
• Встроенный фильтр: Двухслойный сетчатый фильтр с размером ячеек 0,8 мм задерживает крупные механические примеси. Фильтр выполнен в виде синего сетчатого элемента, который может быть заменён или очищен без демонтажа всего клапана (через специальную пробку).

Особенности конструкции и преимущества

• Высокое быстродействие (время открытия/закрытия менее 1 с): Клапан MVD 207/5 обеспечивает мгновенное перекрытие газа при исчезновении напряжения, что критически важно для безопасности газоиспользующего оборудования.
• Класс герметичности А согласно DIN EN 161: Гарантирует нулевую утечку газа в закрытом состоянии, что соответствует самым строгим европейским нормам безопасности для газовых клапанов.
• Встроенный фильтр тонкой очистки: Увеличивает срок службы клапана и предотвращает попадание загрязнений на седло и якорь. Фильтр легко обслуживается без снятия клапана с газопровода.
• Устойчивость к внешним воздействиям (IP54): Корпус защищён от пыли и водяных брызг, что позволяет устанавливать клапан в стандартных котельных, а также в помещениях с повышенной влажностью.
• Широкий диапазон рабочих температур: От -15 до +70 °C обеспечивает эксплуатацию в неотапливаемых помещениях. При использовании сжиженного газа необходимо поддерживать температуру не ниже 0 °C для предотвращения обмерзания.
• Простота монтажа и замены катушки: Электромагнитная катушка крепится на корпусе с помощью гайки и может быть заменена без демонтажа клапана и без опорожнения газопровода (при условии отключения газа).
• Надёжность и долговечность: Конструкция из алюминиевого корпуса и высококачественных уплотнений NBR обеспечивает ресурс не менее 10 лет или 250 000 циклов срабатывания.
• Отсутствие цветных металлов: Клапан не содержит цветные металлы, что делает его устойчивым к воздействию сероводорода H₂S (до 0,1 об. %).

Области применения

• Одноступенчатые и двухступенчатые газовые горелки малой и средней мощности (до 350 кВт).
• Бытовые и промышленные котельные, водогрейные и паровые котлы.
• Теплогенераторы, воздухонагреватели, сушильные установки.
• Газовые рампы и системы газоснабжения котельных.
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других (при проверке совместимости).
• Системы, работающие на природном газе, сжиженном газе (пропан, бутан) и других нейтральных газах.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается на горизонтальном или вертикальном участке газопровода в любом положении (рекомендуется ориентировать катушку вверх). Направление потока газа должно соответствовать стрелке на корпусе. Для присоединения используются резьбовые фитинги Rp 3/4 с уплотнением (паронитовые прокладки или лён с пастой). Перед клапаном рекомендуется устанавливать дополнительный сетчатый фильтр, например, DUNGS GF/1, для продления срока службы встроенного фильтра.
• Электрическое подключение: Клапан питается от сети 230 В, 50/60 Гц. Катушка оснащена двумя выводами (фаза и нейтраль) или штекерным разъёмом. Для защиты цепи используйте внешний предохранитель не более 2 А. Обязательно заземлите корпус горелки или рампы. При подключении соблюдайте полярность, если это указано в инструкции производителя.
• Обслуживание фильтра: Периодически (не реже одного раза в год или при падении пропускной способности) необходимо очищать встроенный фильтр. Для этого перекройте газ до и после клапана, снимите пробку фильтра (обычно шестигранником), извлеките сетчатый элемент, промойте его в растворителе или продуйте сжатым воздухом, затем установите на место и проверьте герметичность.
• Проверка работоспособности: При подаче напряжения клапан должен открываться с характерным щелчком. При снятии напряжения — мгновенно закрываться. Герметичность закрытия проверяется мыльным раствором или газоанализатором при отключённой горелке и наличии давления.
• Замена катушки: Если клапан не открывается при подаче напряжения (при условии исправности питания), возможно, вышла из строя электромагнитная катушка. Для замены отключите газ и питание, открутите гайку крепления катушки, снимите старую катушку, установите новую (Magnet-Nr. 1110, арт. 153460) и подключите провода. Ремонт клапана в полевых условиях не рекомендуется: при неисправности корпуса или седла клапан заменяется целиком.
• Температурный режим: Не допускайте эксплуатации при отрицательных температурах с сжиженным газом, так как это может привести к конденсации влаги и обмерзанию подвижных частей. При работе на природном газе допустимы температуры до -15 °C.
• Утилизация: По окончании срока службы клапан подлежит утилизации как металлолом (алюминий, сталь, медь в катушке) в соответствии с местными экологическими нормами.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация (фланцы, прокладки, штекеры) может не входить в базовую поставку и заказывается отдельно.
