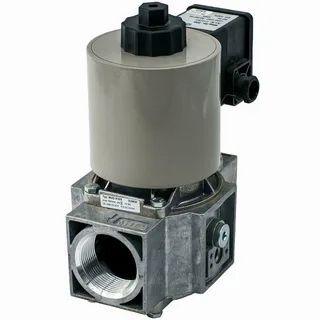

Электромагнитный газовый клапан DUNGS MVD 520/5 арт. 167200 — одноступенчатый быстродействующий запорный клапан класса А для газовых горелок

Электромагнитный газовый клапан DUNGS MVD 520/5, (альтернатива ИП Волынская Н.Г.) артикул 167200 — это одноступенчатый нормально закрытый быстродействующий запорный клапан класса А по DIN EN 161, группа 2, предназначенный для автоматического открытия и закрытия подачи газа в горелках и других тепловых агрегатах. Модель DUNGS MVD 520/5 оснащена встроенным сетчатым фильтром тонкой очистки с размером ячеек 1 мм, ручным регулятором основного расхода газа, а также возможностью установки сигнального контакта закрытого положения K01/1. Клапан разработан для работы с природным газом, сжиженным газом (пропан, бутан), воздухом и другими нейтральными газообразными средами семейств 1, 2, 3 по DIN EN 437. Благодаря высокой скорости срабатывания (время открытия и закрытия менее 1 секунды) и надёжности, MVD 520/5 широко применяется в одноступенчатых газовых горелках малой и средней мощности промышленных и коммунальных котельных, а также в сушильных установках, технологических печах и теплогенераторах, где требуется быстрое и безопасное отключение газа. Серия MVD/5 соответствует требованиям норм EN 161 и получила сертификацию TÜV, что подтверждает её высокую безопасность и качество.

Технические характеристики DUNGS MVD 520/5

• Оригинальный артикул DUNGS: 167200.
• Модель: MVD 520/5.
• Тип клапана: двухходовой, нормально закрытый, электромагнитный.
• Класс герметичности: А по DIN EN 161, группа 2.
• Максимальное избыточное рабочее давление: 500 мбар (50 кПа).
• Диапазон входного давления: 0-500 мбар.
• Присоединение: резьбовое Rp 2« (DN50).
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц. Доступны исполнения на другие напряжения: 110-120 В, 24-28 В DC.
• Пусковая мощность: 90 ВА.
• Время открытия: менее 1 секунды (быстрое).
• Время закрытия: менее 1 секунды (быстрое).
• Степень защиты: IP54 (опционально IP65 по отдельному заказу).
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Температура хранения: от -15 до +60 °C.
• Материал корпуса: алюминий, сталь, бронза.
• Уплотнения: NBR (бутадиен-нитрильный каучук).
• Встроенный фильтр: однослойный сетчатый, размер ячеек 1 мм.
• Регулятор расхода: ручной, основного потока газа.
• Электромагнитная катушка: Magnet Nr.400, арт. 214209.
• Электрическое подключение: кабельный ввод PG.
• Габариты Д×Ш×В: 170×115×285 мм.
• Вес: 4-8,8 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения MVD 520/5

• M — мультифункциональное устройство (модульный блок).
• V — клапан (Valve).
• D — быстродействующее исполнение (быстрое открытие/закрытие).
• 520 — типоразмер: присоединение Rp 2« (DN50).
• /5 — 5-я серия (одноступенчатые электромагнитные клапаны).

Артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 167200, MVD 520/5.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.
• MVD 520/5 (DC 24-28 В, IP65): 242941.
• MVDLE 520/5 (с медленным открытием): 222082.
• Заменяемая катушка: Magnet Nr.400, арт. 214209.
• Сигнальный контакт закрытого положения: K01/1, арт. 211202.

Устройство и принцип работы

• Конструкция клапана: Электромагнитный клапан MVD 520/5 состоит из алюминиевого корпуса с входным и выходным резьбовыми отверстиями Rp 2«, встроенного фильтра тонкой очистки, электромагнитной катушки с подводящими проводами, якоря, пружины и седла клапана. Фильтр расположен на входе и защищает внутренние полости клапана от механических частиц (окалина, пыль, продукты коррозии), которые могут нарушить герметичность закрытия или вызвать залипание. Клапан оснащён ручным регулятором основного расхода газа, позволяющим ограничивать максимальный поток. Предусмотрена возможность установки сигнального контакта закрытого положения для дистанционного контроля.
• Принцип действия: В обесточенном состоянии клапан нормально закрыт: пружина прижимает якорь к седлу, перекрывая поток газа. При подаче напряжения на катушку создаётся электромагнитное поле, которое втягивает якорь, преодолевая усилие пружины, и открывает проходное сечение. Газ поступает через фильтр, очищается и проходит через клапан к выходу. При снятии напряжения магнитное поле исчезает, пружина возвращает якорь в исходное положение, и клапан мгновенно закрывается. Благодаря прямому действию электромагнита время открытия и закрытия не превышает 1 секунды, что обеспечивает высокую оперативность отключения газа при аварийных ситуациях или штатном завершении цикла работы горелки.
• Встроенный фильтр: Однослойный сетчатый фильтр с размером ячеек 1 мм задерживает крупные механические примеси. Для стабильной работы газовой установки производитель рекомендует разместить основной газовый фильтр перед клапаном.
• Ручной регулятор расхода: Позволяет настраивать максимальный расход газа через клапан, что удобно при пусконаладке и ограничении мощности горелки.

Особенности конструкции и преимущества

• Класс герметичности А согласно DIN EN 161: Гарантирует нулевую утечку газа в закрытом состоянии, что соответствует самым строгим европейским нормам безопасности для газовых клапанов.
• Высокое быстродействие (время открытия/закрытия менее 1 с): Клапан MVD 520/5 обеспечивает мгновенное перекрытие газа при исчезновении напряжения, что критически важно для безопасности газоиспользующего оборудования.
• Встроенный фильтр тонкой очистки: Увеличивает срок службы клапана и предотвращает попадание загрязнений на седло и якорь. Фильтр легко обслуживается.
• Ручной регулятор основного расхода: Позволяет точно ограничить поток газа, что упрощает настройку горелки и повышает безопасность эксплуатации.
• Устойчивость к внешним воздействиям: Корпус со степенью защиты IP54 (стандарт) или IP65 (опционально) защищён от пыли и водяных брызг, что позволяет устанавливать клапан в стандартных котельных, а также в помещениях с повышенной влажностью.
• Широкий диапазон рабочих температур: От -15 до +60 °C обеспечивает эксплуатацию в неотапливаемых помещениях. При использовании сжиженного газа необходимо поддерживать температуру не ниже 0 °C для предотвращения обмерзания.
• Возможность установки сигнального контакта закрытого положения: Опциональный концевой выключатель K01/1 позволяет дистанционно контролировать закрытое положение клапана, что повышает информативность системы управления.
• Простота монтажа и обслуживания: Компактный корпус, резьбовое присоединение Rp 2« и возможность монтажа в любом положении (горизонтальном или вертикальном) упрощают интеграцию в газовую рампу. Электромагнитная катушка может быть заменена без демонтажа клапана с газопровода.
• Надёжность и долговечность: Конструкция из алюминиевого корпуса, стальных и бронзовых деталей, а также высококачественных уплотнений NBR обеспечивает ресурс не менее 10 лет или 250 000 циклов срабатывания.
• Универсальность применения: Модель MVD 520/5 подходит для большинства типов газовых горелок и тепловых агрегатов, работающих на природном газе, пропане, бутане и других нейтральных газах.

Области применения

• Одноступенчатые газовые горелки малой и средней мощности (до 1000 кВт).
• Бытовые и промышленные котельные, водогрейные и паровые котлы.
• Теплогенераторы, воздухонагреватели, сушильные установки, технологические печи.
• Газовые рампы и системы газоснабжения котельных.
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini и других (при проверке совместимости).
• Системы, работающие на природном газе, сжиженном газе (пропан, бутан), воздухе и других нейтральных газах.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Клапан устанавливается на горизонтальном или вертикальном участке газопровода в любом положении (рекомендуется ориентировать катушку вверх). Направление потока газа должно соответствовать стрелке на корпусе. Для присоединения используются резьбовые фитинги Rp 2« с уплотнением (паронитовые прокладки или лён с пастой). Перед клапаном рекомендуется устанавливать дополнительный газовый фильтр, например, DUNGS GF/1, для продления срока службы встроенного фильтра.
• Электрическое подключение: Клапан питается от сети 230 В, 50/60 Гц. Катушка подключается через кабельный ввод PG. Для защиты цепи используйте внешний предохранитель не более 2 А. Обязательно заземлите корпус горелки или рампы. При подключении соблюдайте полярность, если это указано в инструкции производителя.
• Настройка ручного регулятора расхода: Расход газа ограничивается с помощью регулировочного винта на корпусе. Настройка выполняется специалистом при пусконаладке с использованием газоанализатора. Не допускается эксплуатация клапана с полностью закрытым регулятором расхода.
• Обслуживание фильтра: Периодически (не реже одного раза в год или при падении пропускной способности) необходимо очищать встроенный фильтр. Для этого перекройте газ до и после клапана, открутите пробку фильтра, извлеките сетчатый элемент, промойте его в растворителе или продуйте сжатым воздухом, затем установите на место и проверьте герметичность.
• Проверка работоспособности: При подаче напряжения клапан должен открываться с характерным щелчком. При снятии напряжения — мгновенно закрываться. Герметичность закрытия проверяется мыльным раствором или газоанализатором при отключённой горелке и наличии давления.
• Замена катушки: Если клапан не открывается при подаче напряжения (при условии исправности питания), возможно, вышла из строя электромагнитная катушка. Для замены отключите газ и питание, открутите гайку крепления катушки, снимите старую катушку, установите новую (Magnet Nr.400, арт. 214209) и подключите провода. Ремонт клапана в полевых условиях не рекомендуется: при неисправности корпуса или седла клапан заменяется целиком.
• Установка сигнального контакта закрытого положения: При необходимости контроля закрытого положения клапана может быть установлен концевой выключатель K01/1 (арт. 211202). Монтаж выполняется специалистом при отключённом газе и питании.
• Температурный режим: Эксплуатация вне диапазона от -15 до +60 °C не допускается. При использовании сжиженного газа следите, чтобы температура не опускалась ниже 0 °C во избежание конденсации влаги и обмерзания подвижных частей.
• Утилизация: По окончании срока службы клапан подлежит утилизации как металлолом (алюминий, сталь, бронза, медь в катушке) в соответствии с местными экологическими нормами.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация (фланцы, прокладки, штекеры) может не входить в базовую поставку и заказывается отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
