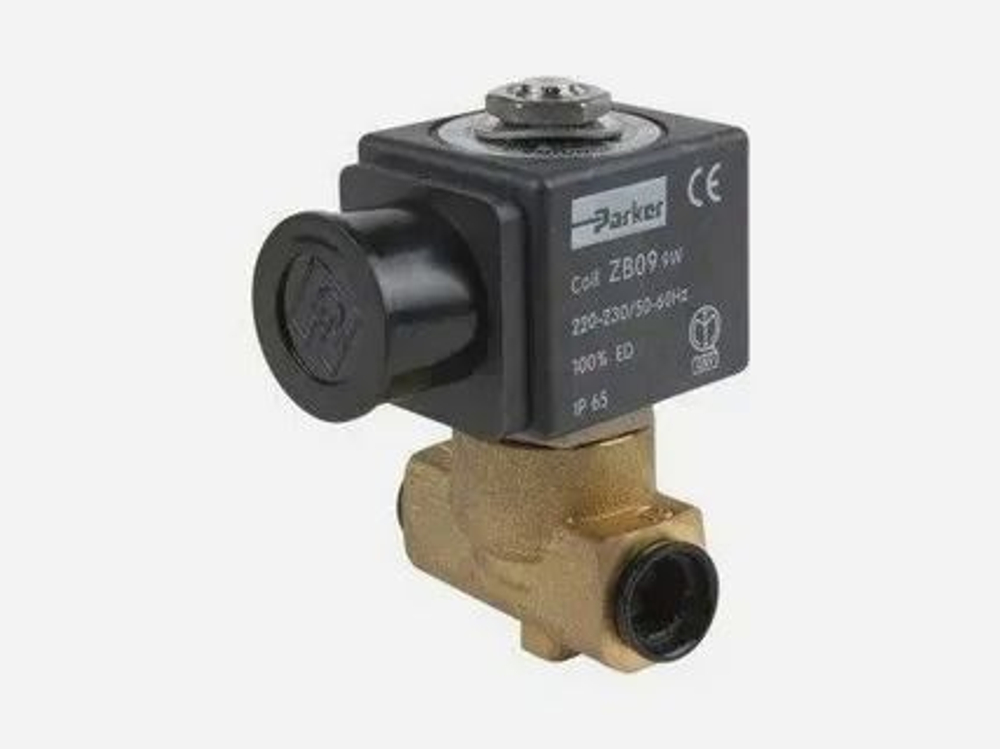

Электромагнитный клапан Parker VE 140CR-B — топливный электромагнитный клапан для мазутных и дизельных горелок

Электромагнитный клапан Parker VE 140CR-B — это высококачественный электромагнитный клапан, предназначенный для точной регулировки и управления подачей жидкого топлива (мазута, дизельного топлива) в топливных системах горелочных устройств. Модель Parker VE 140CR-B представляет собой надёжный компонент топливной системы, обеспечивающий быстрое и точное открытие/закрытие потока топлива для эффективного сгорания в мазутных и дизельных горелках. Клапан оснащён мощным электромагнитным приводом, обеспечивающим надёжное срабатывание при различных режимах работы, и встроенным фильтром грубой очистки. Данный клапан широко применяется для оснащения, ремонта и обслуживания горелок средней и большой мощности, работающих на жидком топливе, а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Изготовленный с соблюдением европейских стандартов качества, клапан обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи топлива. Является оригинальной заводской запчастью для горелок ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики Parker VE 140CR-B

• Оригинальные артикулы: VE 140CR-B.
• Производитель: Parker (США).
• Тип устройства: электромагнитный клапан, топливный, двухходовой.
• Присоединительный диаметр: 1/2".
• Диапазон рабочего давления: 0-20 бар.
• Напряжение питания: 220В / 50 Гц.
• Тип управления: электромагнитный (нормально закрытый).
• Вязкость топлива: 1.5-6 cSt.
• Максимальная рабочая температура: +80 °C.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Материал корпуса: латунь / нержавеющая сталь.
• Уплотнения: NBR (маслостойкие).
• Степень защиты: IP65.
• Вес нетто: 1.2-1.5 кг.
• Срок службы: не менее 8-10 лет (при своевременном обслуживании).
• Гарантийный срок: 12-24 месяцев (в зависимости от поставщика).
• Страна происхождения: США.
• Товарный код ТН ВЭД: 84812090.

Расшифровка обозначения VE 140CR-B

• VE — серия электромагнитных клапанов Parker (Valve Electromagnetic).
• 140 — модель клапана (базовое исполнение с присоединением 1/2").
• C — тип управления (нормально закрытый, NC).
• R — материал уплотнений (NBR).
• B — исполнение (с встроенным фильтром).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого клапана в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Parker (оригинальные артикулы): VE 140CR-B.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Parker VE 140CR-B.
• Совместимость с горелками (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция клапана: Электромагнитный клапан Parker VE 140CR-B представляет собой высокоточное электромеханическое устройство, состоящее из корпуса, электромагнитной катушки, сердечника (якоря), пружины возврата, уплотнительных элементов и встроенного фильтра грубой очистки. Корпус клапана изготовлен из высокопрочной латуни или нержавеющей стали, устойчивой к коррозии и воздействию топлива. Электромагнитная катушка обеспечивает быстрое и надёжное срабатывание клапана при подаче напряжения. Пружина возврата гарантирует закрытие клапана при отключении питания. Встроенный фильтр грубой очистки защищает внутренние элементы клапана от загрязнений, продлевая срок его службы.
• Принцип действия: В дежурном режиме (без напряжения) клапан находится в закрытом состоянии под действием пружины возврата. При подаче напряжения 220В на электромагнитную катушку создаётся магнитное поле, которое притягивает сердечник, открывая проходное сечение клапана. Топливо начинает поступать из топливной линии к горелке. При отключении напряжения магнитное поле исчезает, пружина возвращает сердечник в исходное положение, и клапан закрывается, перекрывая подачу топлива. Быстродействие клапана составляет 0.1-0.3 секунды, что обеспечивает точное дозирование топлива.
• Особенности конструкции: Встроенный фильтр грубой очистки защищает внутренние элементы клапана от загрязнений. Компактная конструкция и стандартное присоединение 1/2" обеспечивают удобный монтаж. Высокий ресурс электромагнитной катушки (не менее 1 млн циклов) гарантирует долговечную работу. Степень защиты IP65 позволяет использовать клапан в условиях повышенной влажности и запылённости.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Латунный корпус и износостойкие уплотнения обеспечивают длительный срок службы и стабильную работу в условиях высоких нагрузок и агрессивных сред.
• Быстрое и точное срабатывание: Мощная электромагнитная катушка обеспечивает время открытия/закрытия менее 0.3 секунды, что гарантирует точное дозирование топлива.
• Встроенная защита от загрязнений: Фильтр грубой очистки защищает внутренние элементы клапана от механических примесей и загрязнений, продлевая срок службы.
• Безопасность эксплуатации: Нормально закрытая конструкция обеспечивает автоматическое перекрытие подачи топлива при отключении питания, исключая риск утечек и аварийных ситуаций.
• Универсальность применения: Клапан подходит для широкого спектра горелок средней и большой мощности, работающих на жидком топливе (дизель, мазут, керосин).
• Простота монтажа и замены: Стандартное присоединение 1/2" обеспечивает быстрый и удобный монтаж в топливную систему.
• Энергоэффективность: Низкое энергопотребление катушки (стандартные 8-12 Вт) снижает эксплуатационные расходы.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам безопасности для топливного оборудования.

Области применения

• Промышленные и коммунальные котельные с мазутными и дизельными горелками средней и большой мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки, работающие на жидком топливе.
• Топливные системы промышленных горелок — управление подачей топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Клапан Parker VE 140CR-B совместим с системами автоматического управления горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей.
• Подходит для работы с системами автоматического регулирования подачи топлива.
• Применяется в горелках, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом топливе и электропитании. Клапан устанавливается на топливной линии перед горелкой. Убедитесь, что направление потока соответствует стрелке на корпусе. Перед установкой проверьте состояние фильтра грубой очистки и при необходимости замените его.
• Подключение топливных линий: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на горелку. Используйте присоединение 1/2" BSP или NPT. Убедитесь в герметичности всех соединений во избежание утечек топлива.
• Электрическое подключение: Подключение электромагнитной катушки выполняется к сети 220В / 50 Гц согласно схеме. Убедитесь в соответствии напряжения и правильной полярности (если требуется).
• Проверка работоспособности: После установки проверьте герметичность соединений, наличие напряжения на катушке и корректное открытие/закрытие клапана при подаче/снятии питания. Убедитесь, что клапан обеспечивает стабильную подачу топлива.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние клапана, герметичность соединений, состояние фильтра грубой очистки. При необходимости очищайте или заменяйте фильтр. При выходе из строя клапана рекомендуется замена на новое оригинальное устройство Parker (арт. VE 140CR-B) или проверенный совместимый аналог. Ремонт клапана в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона температур от -20 до +80 °C не допускается. Избегайте работы клапана на топливе с вязкостью вне диапазона 1.5-6 cSt. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках различных производителей: Модель VE 140CR-B широко применяется в горелках ведущих производителей средней и большой мощности. При замене клапана в горелках других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Parker. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, соединительные фитинги и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
