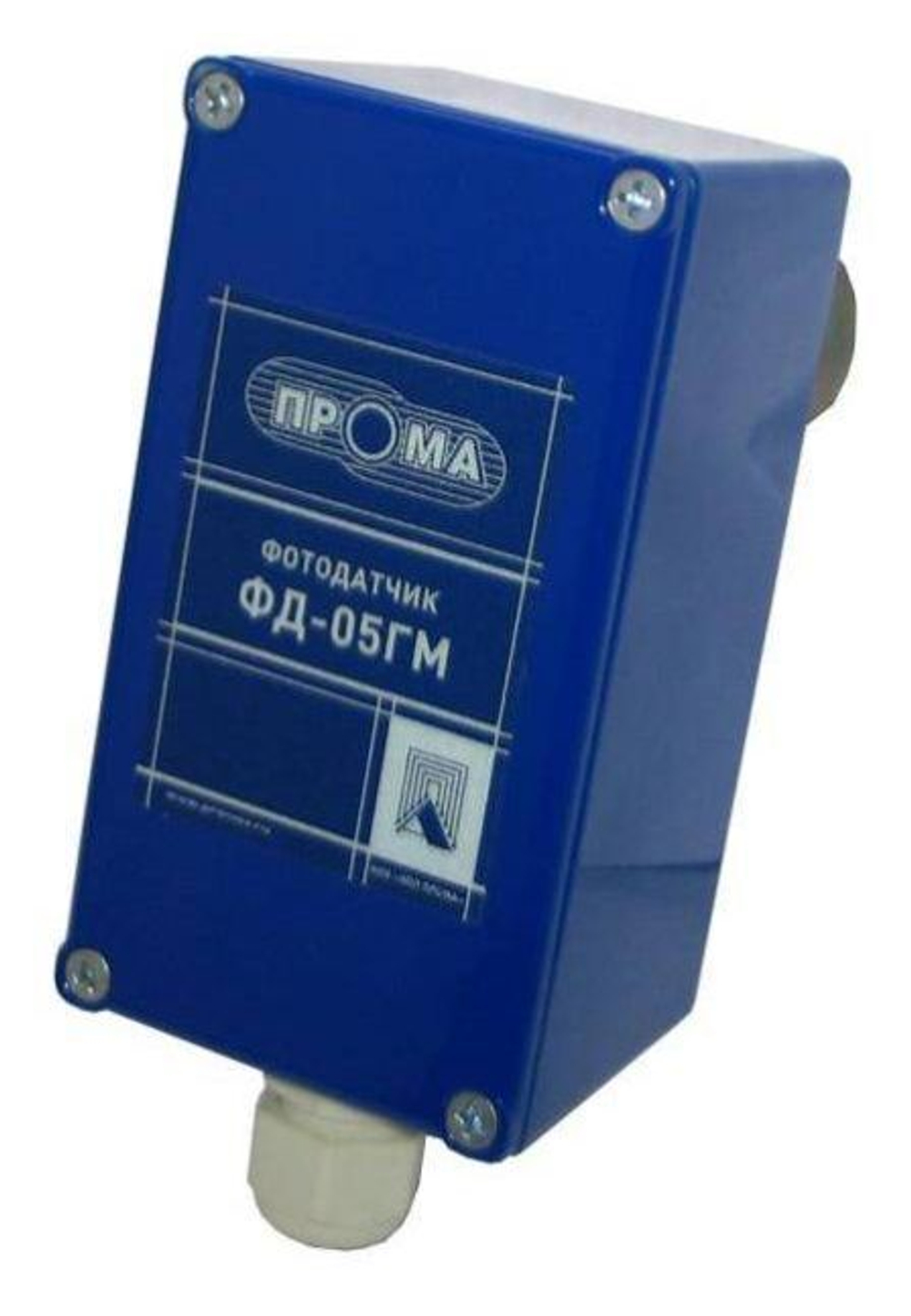

Фотодатчик двухканальный ФД-05-ГМ

Предназначен для преобразования потока ультрафиолетового и инфракрасного спектра оптического излучения в электрический сигнал по двум независимым каналам.

Фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ или БРЗ-04М1-2К используется для селективного контроля факелов конструктивно совмещенных газовой горелки и паромазутной или мазутной форсунки многогорелочных котлов.



Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1; паро-мазутной форсунки - по каналу 2 фотодиодом DL1 в спектре инфракрасного и видимого излучения.

Селективный контроль обеспечивается для всех топок с односторонним расположением горелок - направление линии визирования параллельно оси горелки.

Основные технические характеристики

· Рабочий диапазон, спектр λ, нм:

Канал 1 ультрафиолетовый, <310

Канал 2 видимый, 420-675

· Время срабатывания, с

· - при появлении пламени -1 с

· - при погасании пламени 2 с

· Потребляемая мощность, В А <0,3

· Напряжение питания, В ≈220 В, 50Гц

· Длина линии связи с сигнализатором горения типа ЛУЧ-1АМ, м <200

· Температура окружающей среды, °С от -30 до +60

· Степень защиты по ГОСТ14254-80 IP54

· Габаритные размеры (без фланца), мм 60х140х85

· Масса, не более, кг 0,5
