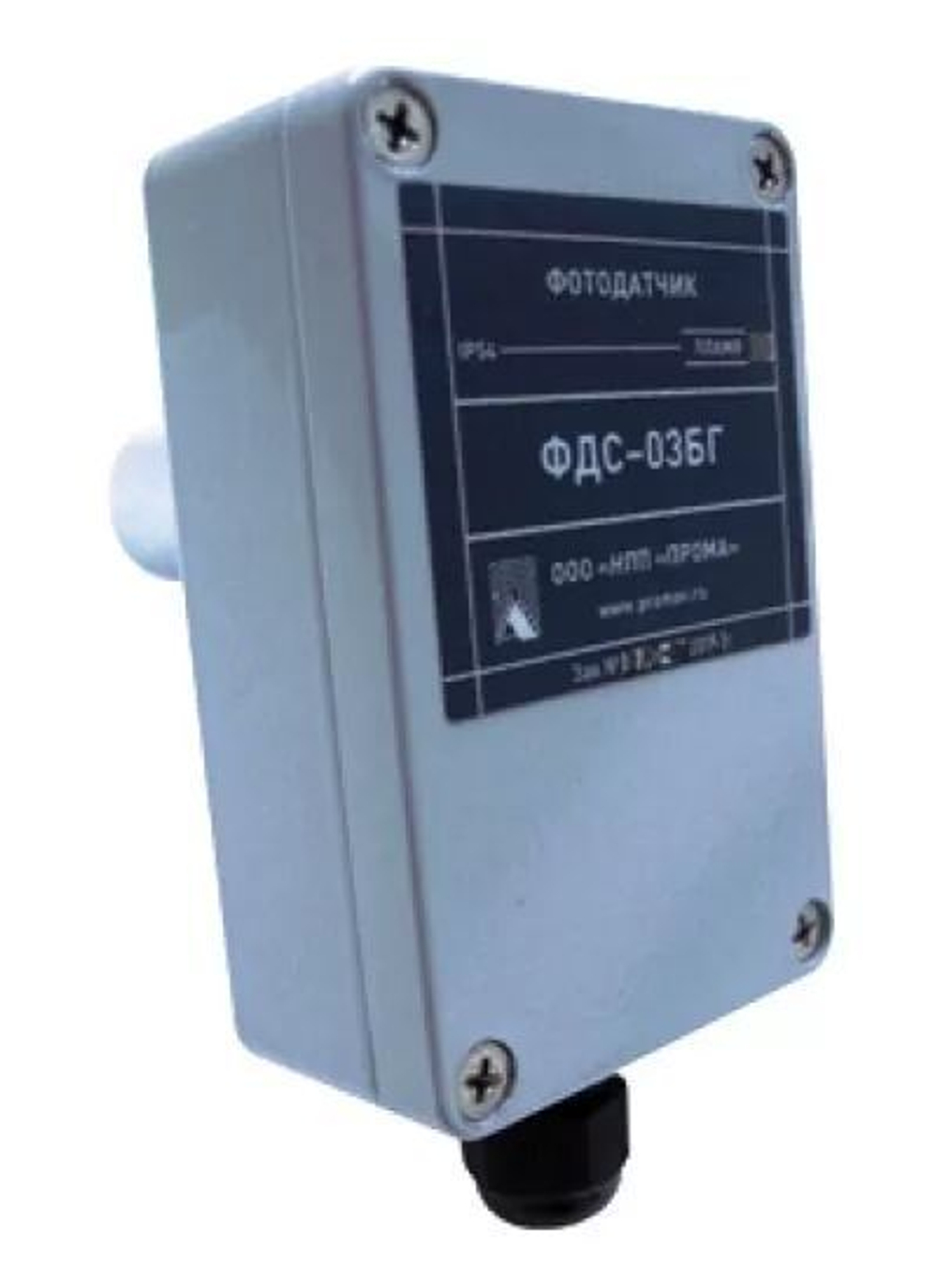

Фотодатчик сигнализирующий ФДС-03БГ

Фотодатчики сигнализирующие ФДС-03БГсовмещают в себе функцию фотодатчика и сигнализатора горения, объединенных в одном корпусе, предназначены для установки непосредственно на корпусе горелочных устройств или блочных горелок.

Фотодатчики данного типа осуществляют преобразования интегрального потока ультрафиолетового излучения и выдачи сигнала («полупроводниковый транзисторный ключ») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.

Технические характеристики фотодатчиков сигнализирующих ФДС-03БГ:

· Рабочий диапазон -185-260 нм

· Спектр ФДС-03-БГ (У) УФ ультрафиолетовый спектр λ

· Выходной сигнал -транзисторный ключ

· Допустимое напряжение -40 В

· Ток -не более 0,1 А

· Сопротивление нагрузки (входное сопротивление контроллера) -0,5–10 кОм

· Время срабатывания фотодатчика при появлении пламени - не более 1 сек.

· Время срабатывания фотодатчика при погасании пламени - не более 1 сек.

· Напряжение питания - 220 В

· Частота -50 Гц

· Потребляемый ток - не более 0,1 А

· Сопротивление изоляции при нормальных условиях эксплуатации - не менее 20 МОм

· Выходной сигнал - оптоэлектронный ключ

· Ресурс фотоприемника - 20-30 тыс.часов

· Температура окружающей среды Тос -20…+60°С

· Габаритные размеры - 102х82х58 мм

· Масса фотодатчика - не более 0,5 кг.
