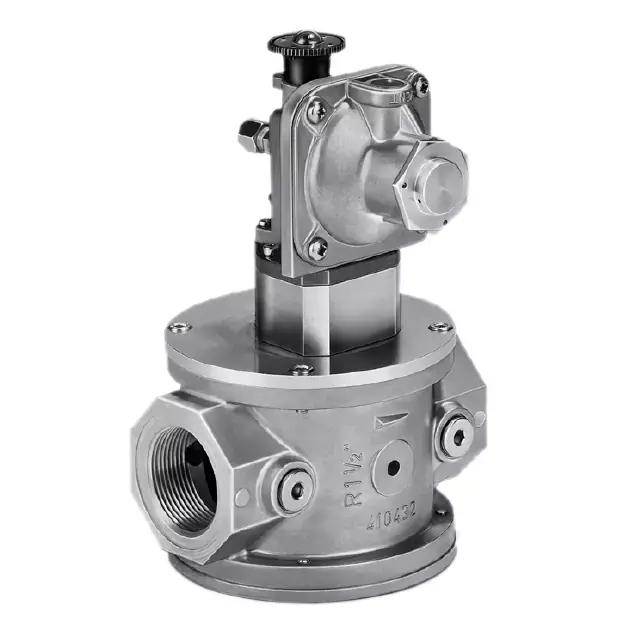

Газовый электромагнитный клапан Kromschroder VK 50R10T5A93D
Создан для контроля и управления подачей газа при эксплуатации газовых горелок, отопительных котлов и других теплогенерирующих устройств. Безопасно перекрывает поток, исключает утечки. Встраивается в водонагреватели, котельное оборудование, системы центрального отопления и другие производственные установки. Рассчитан на давление газа/ воздуха до 1000 мбар.
Особенности э/м клапана: «нормально-закрытый» (в положении «закрыт» при потере питания), быстрозакрывающийся (< 1 сек), медленнооткрывающийся (< 8 сек), регулировка расхода, электрозащита корпуса IP 54, автоматическое отключение насоса в открытом положении запорной тарели, экономичное энергопотребление, широкий диапазон температур. Э/м клапан соответствует классу «А» (2-ая группа) по EN 161, прошел испытания, сертифицирован.
Материал клапана и монтаж
Для изготовления корпуса э/м клапана и верхней части использован алюминиево-кремниевый сплав (AlSi). Сетчатый фильтр, размещенный на входе потока, изготовлен из нержавеющей стали. Материал уплотнений – Viton. Соединение – с помощью резьбы Rp 2". Положение на трубопроводе – вертикальное или горизонтальное (привод должен направляться вверх).
Принцип действия
При подаче рабочего напряжения (220 Вольт, +10/-15% от номинала) гидронасос нагнетает давление масла, которое через поршень приводит к отпиранию запорной тарели. Насос автоматически выключается, когда клапан открыт. При снижении давления электронасос запускается. Для закрытия клапана Kromschroder VK 50R10T5A93D необходимо его обесточить. Когда питание не поступает, давление масла падает, пружина оказывает воздействие на тарель и она закрывается.
