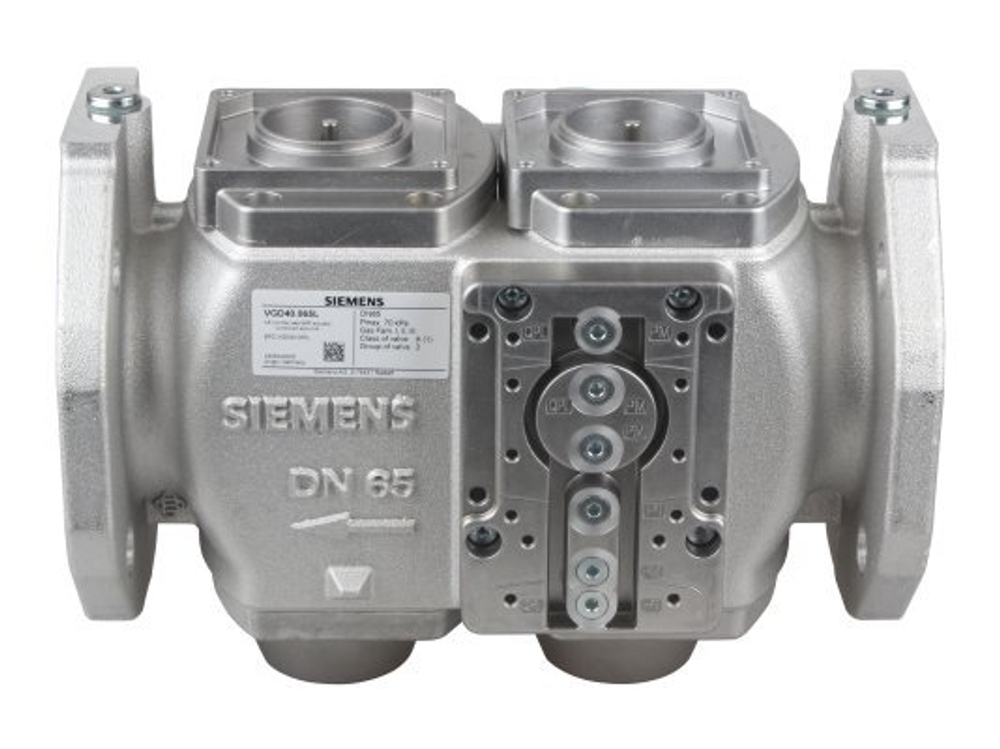

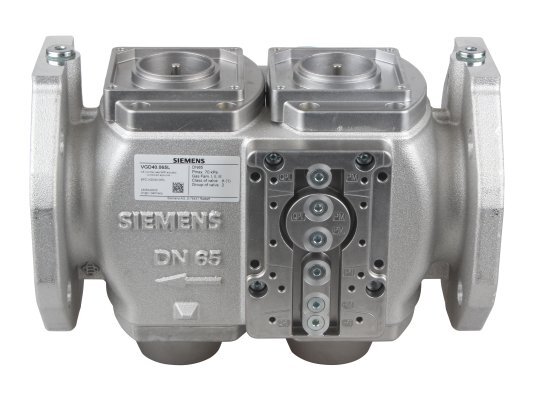

Siemens VGD40.150 — двойной газовый клапан класса А для газовых горелок и газовых рамп (альтернатива изготовитель ИП Волынская Н.Г.)

Двойной газовый клапан Siemens VGD40.150 — это высоконадёжный запорный газовый клапан класса «А» нормально закрытого типа, предназначенный для интеграции в газовые рампы и системы подачи газа к горелкам. Модель VGD40.150 представляет собой компактный двойной клапан, состоящий из двух последовательно расположенных запорных элементов (V1 и V2), объединённых в едином корпусе. Клапан работает в паре с исполнительными механизмами серии SKP (запорные — SKP1…; регулирующие — SKP2…, 5…, 7…), обеспечивая запуск, контроль и отсечение подачи газа[reference:0]. В неактивном состоянии клапаны закрыты под действием пружин, открываются при подаче напряжения на привод SKP. В случае аварийной ситуации обеспечивается быстрое время закрывания — в пределах 4–6 секунд[reference:1]. Исполнительный механизм можно менять и монтировать даже под давлением. В конструкции на входе предусмотрена сетка из нержавеющей стали (размер ячейки 0,9 мм), защищающая седло, тарелку клапана и другие устройства от загрязнений[reference:2]. Данный клапан широко применяется для оснащения, ремонта и обслуживания газовых горелок и газовых рамп в жилых, коммерческих и промышленных зданиях. Изготовленный с соблюдением европейских стандартов качества, клапан обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи газа. Является оригинальной заводской запчастью для горелок ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики Siemens VGD40.150

Двойной газовый клапан изготавливается в компактном исполнении с фланцевым присоединением, по типу присоединения фланцевые.

Характеристики (кратко)

• Бренд: Siemens
• Тип: двойной газовый клапан, класс А, нормально закрытый
• Присоединение: DN 150 (6"), фланцевое
• Макс. давление: 1500 мбар (статическое), 700 мбар (динамическое)
• Расход газа: 700 м³/ч при Δp = 10 мбар
• Совместимость с приводами: SKP1…, SKP2…, SKP5…, SKP7…
• Соответствие: EN161, класс А

Габаритные размеры

* Размеры для справок. Могут меняться в разумных пределах по желанию Заказчика.

Расшифровка обозначения VGD40.150

• VGD — серия двойных газовых клапанов Siemens (Valve Gas Double).
• 40 — типоразмерный ряд (для газов I…III класса, давление до 1500 мбар).
• 150 — условный проход DN 150 мм (6").

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого газового клапана в каталогах различных производителей оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): VGD40.150, BPZ:VGD40.150, VGD40.150L, BPZ:VGD40.150L, 884.331.028.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива Siemens VGD40.150.
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция клапана: Двойной газовый клапан Siemens VGD40.150 представляет собой компактное устройство, состоящее из литого алюминиевого корпуса с двумя последовательно расположенными запорными элементами (V1 и V2), встроенного фильтра грубой очистки (сетка из нержавеющей стали, 0,9 мм), пружин возврата и посадочных мест для двух исполнительных механизмов серии SKP. Корпус клапана изготовлен из высококачественного алюминиевого сплава AlSi10Mg, устойчивого к коррозии и воздействию газовой среды. Оба клапана нормально закрытого типа: в обесточенном состоянии они удерживаются в закрытом положении пружинами, обеспечивая безопасное перекрытие подачи газа.
• Принцип действия: При подаче напряжения на исполнительные механизмы SKP происходит открытие первого (V1), а затем второго (V2) клапана, обеспечивая плавный запуск газа (медленное открывание). В рабочем режиме оба клапана открыты, газ беспрепятственно поступает к горелке. При снятии напряжения или возникновении аварийной ситуации пружины обеспечивают быстрое закрывание клапанов (в течение 4–6 секунд), надёжно отсекая подачу газа[reference:3]. Встроенная сетка из нержавеющей стали защищает седло и тарелку клапана от механических загрязнений, продлевая срок службы устройства. Между клапанами V1 и V2 предусмотрено отверстие для вентиляции и измерительный штуцер.
• Особенности конструкции: Компактное исполнение с фланцевым присоединением DN 150 обеспечивает удобство монтажа. Возможность замены исполнительного механизма SKP без демонтажа клапана и сброса давления упрощает обслуживание. Универсальная монтажная плита позволяет устанавливать различные реле давления и устройства контроля герметичности. Соответствие стандарту EN161 (класс А, группа 2) гарантирует высокую безопасность эксплуатации[reference:4]. Клапан подходит для работы с газами семейств I…III и воздухом (до 0,1 об.% H2S, сухой). При этом в режиме ожидания горелки VGD40.150 может выдерживать давление до 150 кПа (1500 мбар)[reference:5].

Особенности конструкции и преимущества

• Высокий класс безопасности: Клапан класса «А» по EN161 обеспечивает максимальную надёжность отсечения газа.
• Двойное резервирование: Два последовательных запорных элемента (V1 и V2) в одном корпусе гарантируют безопасность даже при отказе одного из них.
• Быстрое аварийное закрывание: Время срабатывания 4–6 секунд обеспечивает оперативное отсечение подачи газа.
• Встроенная фильтрация: Сетка из нержавеющей стали (0,9 мм) защищает внутренние элементы от загрязнений, продлевая срок службы.
• Совместимость с приводами SKP: Широкая линейка исполнительных механизмов позволяет реализовать как запорные, так и регулирующие функции.
• Обслуживание под давлением: Возможность замены привода SKP без сброса давления в системе упрощает эксплуатацию.
• Универсальность монтажа: Съёмная монтажная плита и фланцевое присоединение обеспечивают гибкость при интеграции в газовые рампы.
• Компактность и малый вес: Габариты 450×356×~305 мм и вес 24,1 кг упрощают монтаж в ограниченном пространстве.
• Надёжность и долговечность: Качественные материалы и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Сертификация и безопасность: Устройство сертифицировано и соответствует европейским стандартам безопасности для газового оборудования.

Области применения

• Газовые горелки вентиляторного типа.
• Газовые рампы и системы подачи газа к горелкам.
• Промышленные и коммунальные котельные.
• Теплогенераторы и технологические печи, работающие на газе.
• Техническое перевооружение и реконструкция устаревших газовых систем.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Двойной газовый клапан Siemens VGD40.150 совместим с системами автоматического управления горелок:

• Совместим с топочными автоматами (менеджерами горения) Siemens, Honeywell, Dungs, Satronic и других производителей.
• Работает в паре с приводами серии SKP1…, SKP2…, SKP5…, SKP7… (требуется 2 привода).
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и электропитании. Клапан устанавливается на газовой линии в соответствии с проектом газовой рампы. Убедитесь, что направление потока газа соответствует стрелке на корпусе. Перед установкой проверьте состояние встроенного фильтра и при необходимости замените его. Клапан может быть смонтирован в любом положении[reference:6].
• Подключение газовых линий: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на горелку. Используйте фланцевое присоединение DN 150. Убедитесь в герметичности всех соединений во избежание утечек газа.
• Установка приводов SKP: Установите два исполнительных механизма SKP на посадочные места клапана. Один привод (например, SKP15…) устанавливается на входной стороне (запорная функция), второй (SKP25…, SKP55… или SKP75…) — на выходной стороне (регулирующая функция)[reference:7]. Убедитесь в надёжности крепления и правильности подключения электрических цепей.
• Настройка и проверка работоспособности: После установки проверьте герметичность соединений, работу клапанов при подаче/снятии напряжения и корректность срабатывания в аварийном режиме. Убедитесь, что время закрывания соответствует 4–6 секундам.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние клапана, герметичность соединений, состояние фильтра и работу приводов SKP. При необходимости очищайте или заменяйте фильтр. При выходе из строя клапана рекомендуется замена на новое оригинальное устройство Siemens (арт. VGD40.150) или проверенный совместимый аналог. Ремонт клапана в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах окружающей среды выше +60 °C или ниже -10 °C не допускается. Избегайте работы клапана в условиях повышенной влажности (> 95 %) и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель VGD40.150 широко применяется в газовых горелках ведущих производителей. При замене клапана в системах других производителей сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, фланцы, приводы SKP и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
