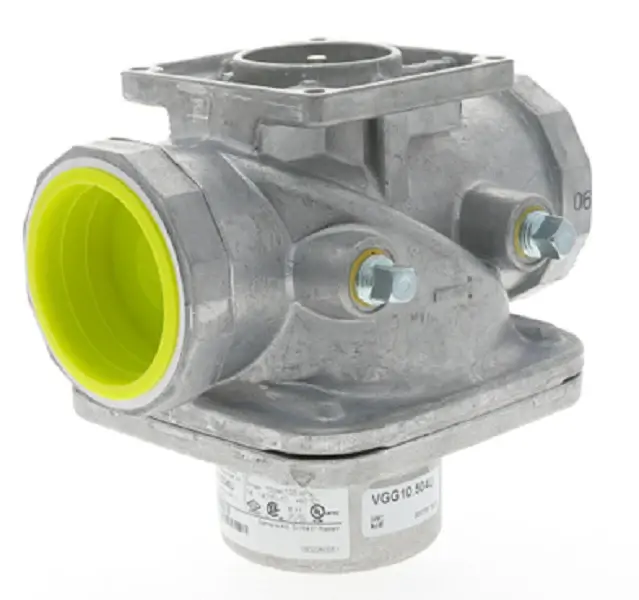

Газовый электромагнитный клапан Siemens VGG10.5041P
Служит для быстрого и герметичного перекрытия потока газа к газоиспользующим устройствам. Устанавливается в промышленные системы с давлением не выше 600 мбар. Сертифицирован в соответствии со стандартом EN161, класс А, группа 2. Работает с приводом SKP.
Конструкция и особенности
Клапан собран в алюминиевом литом корпусе. При втянутом штоке клапан открыт, при выдвинутом – закрыт. На входе потока размещен сетчатый фильтр, сдерживающий все примеси и грязевые частицы размером более 0,9 мм. Для привода клапана требуется исполнительный механизм типа SKP. Установить и заменить привод можно, когда клапан находится под давлением. Э/м клапан может крепится на горизонтальный и вертикальный трубопровод. Присоединение осуществляется с помощью фланцев DN 50. Давление газа можно проверить через контрольную точку.
Отличия модели:
- максимальное давление подачи газа – 600 мбар;
- медленное открытие, быстрое закрытие;
- отверстия для соединения – Rp 2";
- для работы с газами класса I...III;
- контрольная точка Rp ¼, число соединений – 4;
- максимальный расход газа – 47,4 м3/ч.
