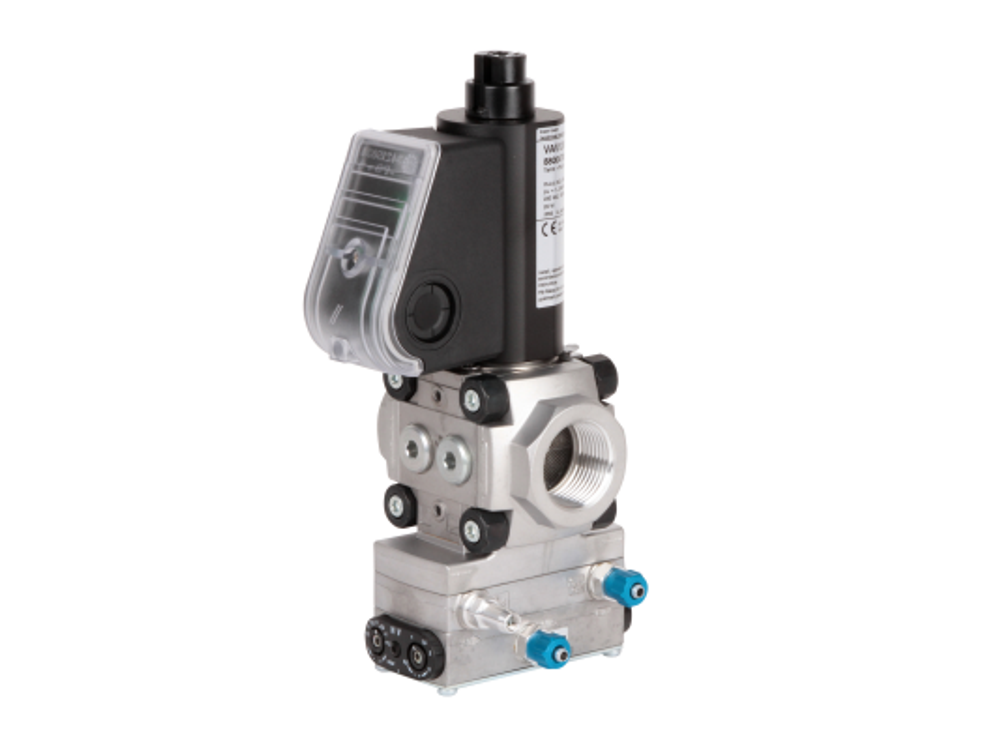

Газовый клапан с регулятором соотношения Kromschroder VAG1-/15R/NQBE

Газовый клапан с регулятором соотношения Kromschroder VAG1-/15R/NQBE

Многофункциональное устройство для оснащения газопотребляющих систем, требующих высокой точности регулирования и поддержания соотношения давлений газа и воздуха вместе с безопасным и своевременным отключением подачи газа. Сертифицирован ЕС. Применяется в газовых горелках, мощность которых регулируется и в горелках, функционирующих в импульсном режиме с байпасным клапаном. Максимальное давление – 500 мбар.

Особенности

• В комбинированном устройстве объединены электромагнитный газовый клапан класса «А» по EN 161 и регулятор постоянного соотношения давлений газ/воздух класса «А» по EN 88.
• Регулировка давления осуществляется при помощи настроечных пружин. Диапазон давления на выходе: 0,5…100 мбар. Регулятор поддерживает выходное давление в соответствии с изменением давления воздуха. Соотношение газ/воздух остается неизменным. Диапазон регулирования 10:1.
• Клапан закрыт при отключенном электропитании. Рабочее напряжение: 120 В, 50/60 Гц. Максимальное время закрытия – 1 сек., открытия – 0,5 сек.
• Корпус многофункционального устройства произведен из алюминиевого сплава, затвор клапана – из бутадиен-нитрильного каучука (NBR). В конструкции использовано уменьшенное седло э/м клапана. Защита от проникновения пыли и влаги соответствует стандарту IP 65.
• Для монтажа клапана используются резьбовые соединения Rp 1/2". Рабочие температуры: от -20 до +60 °C.
• С правой и левой стороны корпуса предусмотрены 2 заглушки и 2 резьбовые пробки. Установка дополнительных устройств расширяет возможности э/м клапана.
• В системе э/м клапан с регулятором располагается в горизонтальном/ вертикальном положении. Не допускается переворачивание вниз электромагнитом. Для бесперебойной работы устройства требуется монтаж фильтра.
