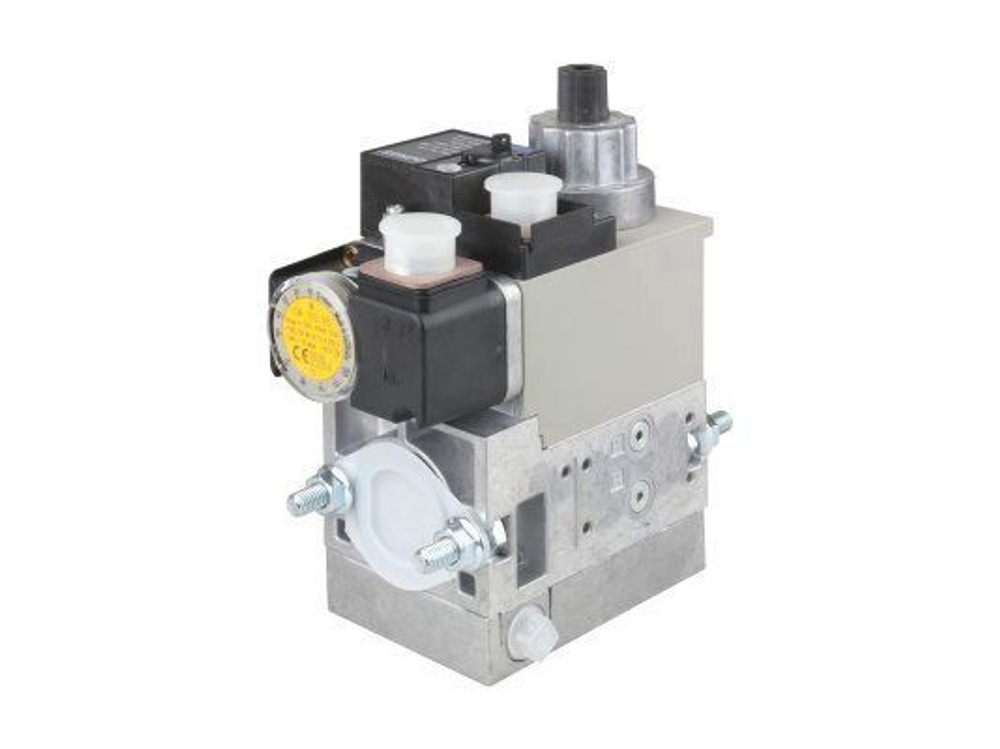

DUNGS MB-DLE 407 B01 S50.
Газовый мультиблок альтернатива Dungs MB-DLE 407 B01 S50, 226874 (изготовитель ИП Волынская Н.Г.) подходит для одноступенчатых горелок многих брендов, включая Weishaupt, Ecoflam, Oilon, Elco и Riello. Устройство способствует безопасной работе газового оборудования, обеспечивая подачу газа под заданным давлением.
Основные параметры:
· газ – 1, 2, 3 семейства и нейтральные газы;
· диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
· избыточное давление – 360 мбар;
· минимальная и максимальная температура окружающего воздуха: -15 °C и +70 °C.
В конструкции объединены следующие устройства:
· стандартный фильтр для защиты от загрязнений;
· регулятор давления;
· 2 ЭМ клапана А-класса с совместным управлением;
· реле давления GW 150 A5.
В базовую комплектацию не включены резьбовые фланцы, штекеры для электроподключения блока и датчика.
Устройство и особенности:
Важным рабочим узлом мультиблока (артикул 226874) является регулятор давления. Он стабилизирует давление, обеспечивая заданный уровень. Первоначальную настройку можно откорректировать при подключении модуля.
Блок снабжён датчиком реле давления, задача которого – сигнализировать о минимальном значении входного давления.
ЭМ клапаны имеют совместное управление, что повышает надежность мультиблока и в целом газового котла. Клапан V1 открывается и закрывается быстро, а V2 закрывается быстро, открывается медленно, что способствует плавному пуску газа. Скорость открытия клапана V2 можно регулировать. Использование двойного седла обеспечивает высокую пропускную способность устройства.
Встроенный фильтр требует регулярной замены при засорении. Демонтаж арматуры при этом не осуществляется. Производитель обращает внимание, что нужно установить в подающую магистраль отдельный фильтр.
Газовый мультиблок Dungs MB-DLE 407 B01 S50 имеет герметичный корпус, что способствует надежной работе в сложных производственных условиях.
Подключение модуля выполняется на резьбовые фланцы Rp 1/2" - 3/4". Монтаж выполняется в горизонтальный или вертикальный трубопровод (возможно промежуточное положение).
Преимущества:
· высокая пропускная способность;
· автоматическая регулировка параметров подачи;
· плавный запуск и стабильная работа газовой горелки;
· контроль минимального уровня давления во входящей линии;
· гибкая настройка выходных параметров;
· фильтр для дополнительной защиты конструкции;
· вариативность установки – вертикально/горизонтально;
· стандартная посадка на резьбовые фланцы;
· надежная защита электрических деталей от пыли и влаги (IP 54);
· возможность подключения дополнительных устройств.
Основные характеристики:
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1/2", Rp 3/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54;
· Вес: 2.6 кг;
· Габариты: 15.1x12x20 см.
