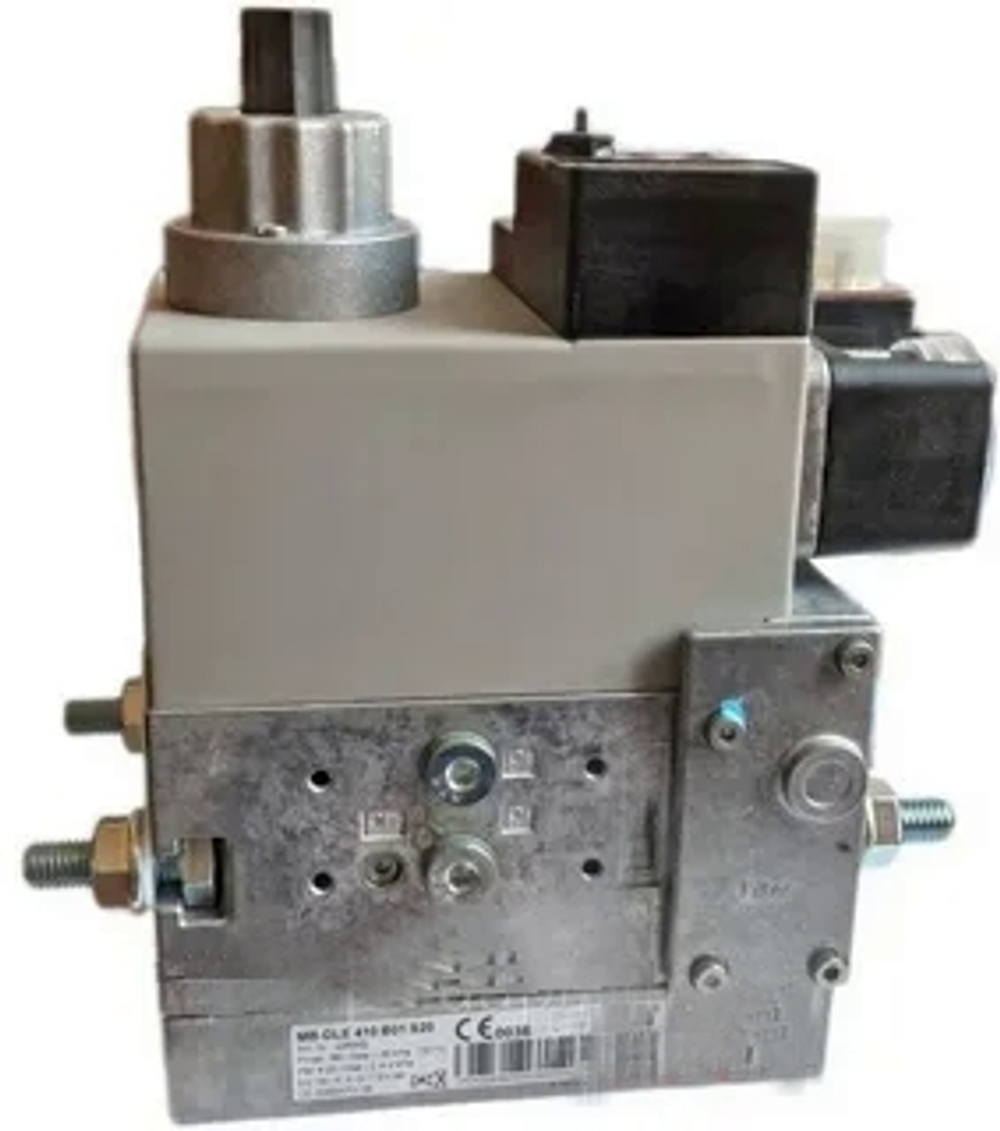

DUNGS MB-DLE 410 B01 S22.
Газовый мультиблок альтернатива Dungs MB-DLE 410 B01 S22 артикул: 225008 (изготовитель ИП Волынская Н.Г.) – компактная газовая арматура моноблочной конструкции. Служит для автоматического регулирования и безопасности эксплуатации установки, потребляющей газ семейства 1, 2, 3 или другую нейтральную газообразную среду. Модуль рассчитан на максимальное давление в системе 360 мбар. Выходное давление регулируется с высокой точностью в соответствии с заданными настройками.
Особенности :
Блочный модуль Dungs MB-DLE объединяет в себе два электромагнитных клапана класса А, фильтр с мелким ситом, регулятор, датчик-реле давления газа мини. Управление э/м клапанами – раздельное.
Электромагнитный клапан V1 быстро открывается и быстро закрывается, клапан V2 закрывается быстро, открываться медленно. Постепенное отпирание второго клапана обеспечивает плавный розжиг горелки. Скорость открытия выходного клапана регулируется.
При изготовлении мультиблока использованы износо-, коррозиестойкие материалы. Корпус произведен из алюминия, электромагнитный привод – из стали, латуни, алюминия, мембраны и уплотнители выполнены на основе бутадиен-нитрильного каучука, силопрена.
Электрические компоненты защищены от внешних воздействий по стандарту IP 54. Конструкция рассчитана на температуру окружающей среды от -15 °C до + 70 °C (при использовании сжиженного газа минимальная температура – 0°C).
Мультиблок Dungs MB-DLE 410 B01 S22 применяется для горелок с одноступенчатым режимом регулирования мощности и давлением от 15 до 360 мбар.
Регулятор отвечает за стабильную работу газового оборудования, обеспечивает высокую точность выходных параметров газа. Настройка выходного давления в диапазоне от 4 до 20 мбар осуществляется в процессе установки и пусконаладки модуля.
На входе мультиблока установлен сетчатый фильтр для удаления из газа механических частиц и примесей, способных снизить герметичность устройства.
Мультиблок устанавливается в систему в вертикальном или горизонтальном положении с расположенным вверх магнитом, а также в промежуточном положении. Концевой выключатель типа К01/1 может монтироваться на клапане V2.
Монтаж осуществляется с помощью резьбовых соединений от Rp 3/4" до Rp 1 1/4", что позволяет экономить время на установку и обеспечивает герметичность системы.
Основные характеристики:
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
