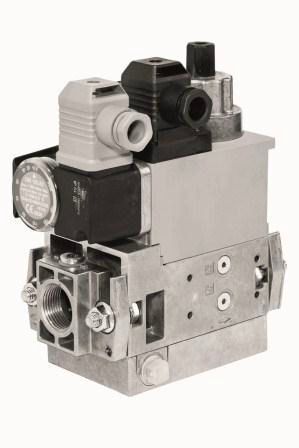

DUNGS MB-DLE 412 B01 S22.
Газовый мультиблок альтернатива Dungs MB-DLE 412 B01 S22 (изготовитель ИП Волынская Н.Г.) подходит для одноступенчатых газовых горелок отопительных систем разной мощности. Под одним корпусом объединена газовая линия регулирования подачи газа. Компактные габариты, универсальное подключение, высокая надежность обеспечивают широкую сферу применения мультиблока – его устанавливают в горелки Weishaupt, Ecoflam, Riello, Oilon, Elco и других брендов.
Моноблочная конструкция соединяет ряд устройств:
· фильтр, удерживающий посторонние примеси;
· регулятор с базовыми настройками давления;
· 2 электромагнитных клапана А-класса с раздельным управлением;
· реле давления GW 150 A5.
Главные параметры:
· рабочая среда – газ 1-3 семейства и нейтральные среды;
· диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
· максимальное избыточное давление газа – 360 мбар;
· температура окружающего воздуха: от -15 °C до +70 °C.
Внимание! Эксплуатировать мультиблок в установках сжиженного газа при температуре ниже 0 °С запрещено.
Устройство и особенности:
Регулятор пропорционально интегрального действия является основным функциональным звеном мультиблока (артикул 225009), отвечает за точную регулировку выходного давления с учётом заданных параметров.
Два ЭМ клапана закрываются быстро. Открытие первого происходит быстро, а второго – медленно для плавного пуска газа. Дроссель на клапане V2 отвечает за регулировку главного потока газа. Применение двойного седла позволило повысить пропускную способность блока.
Датчик реле давления смонтирован перед первым ЭМ клапаном, отслеживает уровень минимального давления.
Газовый мультиблок имеет внешний запальный отвод. Возможна реализация индивидуальных решений – монтаж дополнительных устройств.
Для стабильной работы оборудования в сложных производственных условиях электрические компоненты тщательно заизолированы (класс защиты соответствует стандарту IP 54).
Монтаж и требования по эксплуатации:
Мультиблок фиксируется на горизонтальный или вертикальный (магнитом вверх) газопровод. Монтаж выполняется на резьбовые фланцы Rp 3/4" - 1 1/4" (стандарт ISO 7/1).
При установке газовой горелки в систему можно откорректировать скорость открытия ЭМ клапана V2.
Производитель рекомендует установить отдельный фильтр перед мультиблоком. Степень загрязнённости встроенного фильтра необходимо постоянно отслеживать, чтобы своевременно выполнять замену. Демонтаж арматуры при этом не требуется.
Преимущества:
· высокая пропускная способность;
· высокочувствительное регулирование давления и плавный пуск газа;
· безопасная эксплуатация газовой аппаратуры;
· настройка оптимального режима;
· простое подключение на резьбовой фланец;
· стандартный фильтр, сдерживающий мелкие примеси;
· надежная защита от брызг и пыли – класс IP 54;
· небольшие размеры;
· замена фильтра без демонтажа арматуры;
· установка в горелки крупных производителей;
· возможность монтажа дополнительных устройств.
Основные характеристики
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 4 до 20 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 3/4", Rp 1", Rp 1 1/4";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: стандартный фильтр;
· Класс пылевлагозащиты: IP 54.
