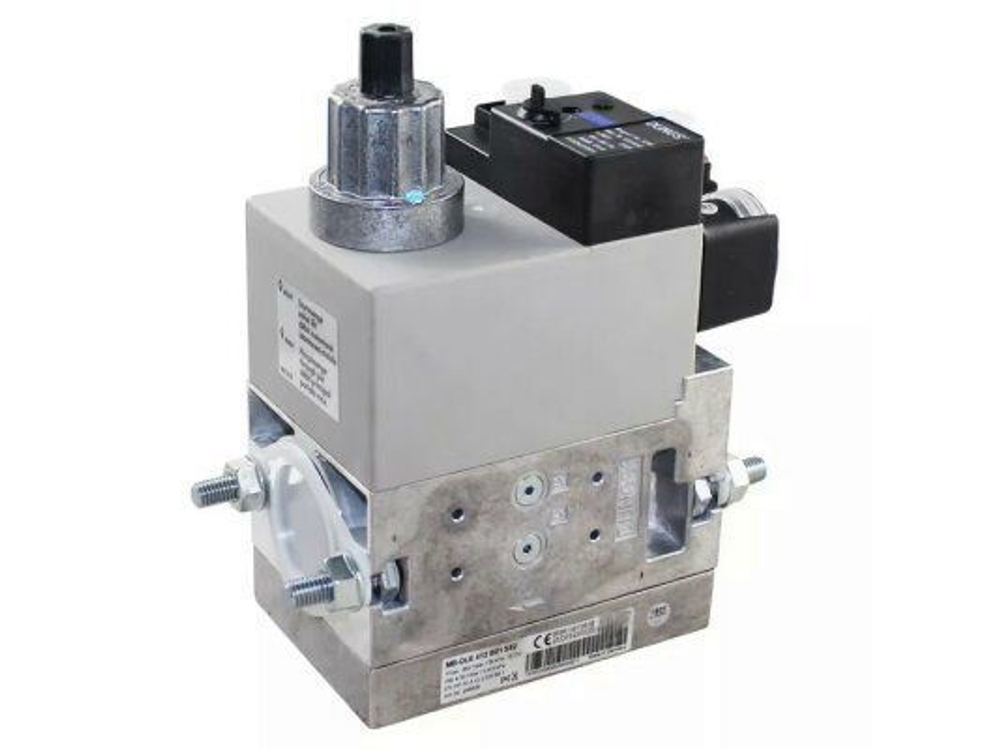

Газовый мультиблок DUNGS MB-DLE 412 B01 S52, арт. 226170 — одноступенчатый газорегуляторный узел для промышленных горелок

Мультифункциональный блок GasMultiBloc DUNGS MB-DLE 412 B01 S52,(альтернатива ИП Волынская Н.Г.) арт. 226170 — это компактное универсальное устройство, объединяющее в одном корпусе фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5 . Модель DUNGS MB-DLE 412 B01 S52 предназначена для одноступенчатого режима эксплуатации и широко применяется в газовых горелках средней и большой мощности ведущих мировых производителей, включая Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini, а также в котельных и технологических установках, где требуется надежное, компактное и сертифицированное газовое оборудование .

Технические характеристики DUNGS MB-DLE 412 B01 S52

• Оригинальные артикулы DUNGS: 226170, 245836, 225863 .
• Альтернативные артикулы OEM/дистрибьюторов: 7817855 (Viessmann), 5181938-BB (Buderus/Bosch), 0005090314 (Baltur), 226872 (MB-DLE 412 B01 S50) .
• Модель: MB-DLE 412 B01 S52.
• Режим эксплуатации: одноступенчатый .
• Управление клапанами V1 и V2: раздельное (S52) .
• Напряжение питания: 230 В, 50/60 Гц .
• Время открытия клапана V2: плавное, медленное открытие, скорость открытия регулируется, время открытия менее 20 секунд .
• Максимальное избыточное давление: 360 мбар, 36 кПа .
• Диапазон входного давления: 15-360 мбар .
• Диапазон выходного давления настройка: 4-50 мбар .
• Присоединение: фланцевое (резьба) Rp 3/4", Rp 1", Rp 1 1/4" .
• Класс пылевлагозащиты: IP54 .
• Рабочая температура окружающей среды: от -15 до +70 °C; при использовании сжиженного газа температура не должна опускаться ниже 0 °C .
• Материал корпуса: алюминий, сталь, NBR.
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161, группа 2 .
• Встроенный фильтр: есть, двухслойный фильтр тонкой очистки с размером ячеек 0.8 мм, синий .
• Встроенное реле давления: GW 150 A5, контроль минимального давления .
• Габариты В×Ш×Г: 185×145×80 мм .
• Вес: 3.7-23.5 кг, 3700-23500 г .
• Срок службы: 10 лет .
• Страна происхождения: Германия.

Расшифровка обозначения MB-DLE 412 B01 S52

• MB — MultiBloc, мультифункциональный блок .
• D — наличие главного дросселя на клапане V2 .
• LE — медленное открытие клапана V2, время открытия около 20 секунд .
• 412 — типоразмер, присоединение Rp 1 1/4, DN32, V2 — двухседельный клапан .
• B01 — конструктивное исполнение: один регулятор давления и два клапана V1 и V2 .
• S52 — S: серия Standard, 52: раздельное управление клапанами V1 и V2 и диапазон выходного давления 4-50 мбар .

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого мультиблока в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Альтернативные артикулы DUNGS: 226170, 245836, 225863.
• Viessmann: 7817855 .
• Buderus/Bosch: 5181938-BB .
• Baltur: 0005090314 .
• Двухступенчатая версия с раздельным управлением клапанами: MB-ZRDLE 412 B01 S52, арт. 226170.
• Одноступенчатая версия с совместным управлением клапанами: MB-DLE 412 B01 S50, арт. 226872.
• Данная модель используется в горелках брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur, Ecoflam, Lamborghini и других.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Устройство и принцип работы

• Компактная моноблочная конструкция: Газовый мультиблок MB-DLE 412 B01 S52 объединяет в одном алюминиевом корпусе несколько ключевых компонентов газовой рампы: фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5 . Это упрощает монтаж, экономит место и повышает надёжность .
• Принцип действия: Газовый поток поступает через входное отверстие и проходит через встроенный сетчатый фильтр, который задерживает механические примеси . Затем газ проходит через первый электромагнитный клапан V1, быстрое открытие и закрытие. Далее газ попадает в камеру регулятора, где поддерживается заданное стабильное выходное давление, настраиваемое от 4 до 50 мбар . После регулятора газ проходит через второй электромагнитный клапан V2. Особенность данной модели — одноступенчатый режим работы с медленным (плавным) открытием клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении . Скорость открытия регулируется .
• Встроенный контроль минимального давления: Датчик-реле давления GW 150 A5 контролирует уровень давления газа перед первым клапаном во входной камере . Если давление падает ниже заданной уставки, реле размыкает цепь безопасности, и система управления горелкой блокирует запуск или аварийно останавливает работу .

Особенности конструкции и преимущества

• Одноступенчатый режим работы с раздельным управлением клапанами V1 и V2 (S52): Ключевая особенность модели — одноступенчатое регулирование давления газа с медленным (плавным) открытием клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении . Раздельное управление клапанами V1 и V2 позволяет гибко настраивать режимы работы горелки .
• Регулировка расхода и скорости открытия: На клапане V2 предусмотрена регулировка расхода газа, дроссель, а также возможность настройки скорости его открытия, гидравлическая задержка . Стадия скоростного подъема и скорость открытия клапана V2 регулируются .
• Встроенный фильтр тонкой очистки: Наличие двухслойного фильтра с размером ячеек 0.8 мм, синий, защищает внутренние элементы, клапаны, регулятор, от загрязнений, которые могут попасть с газом из газопровода . Однако, обязательна установка основного фильтра перед мультиблоком для максимальной защиты. Фильтр мультиблока является дополнительной ступенью очистки .
• Высокая пропускная способность: Применение двойного седла клапанов обеспечивает высокий коэффициент расхода при низком перепаде давления .
• Удобство интеграции и дооснащения: На корпус мультиблока могут монтироваться дополнительные устройства: второй датчик-реле давления, блок контроля герметичности VPS, клапан для запальной линии и другие .
• Устойчивость к внешним воздействиям, IP54: Корпус со степенью защиты IP54, защита от пыли и водяных брызг, позволяет монтировать мультиблок в стандартных котельных, а также в помещениях с повышенной влажностью .
• Регулировка выходного давления осуществляется на клапане V1: Это важная конструктивная особенность: стабилизатор выходного давления интегрирован в линию, проходящую через клапан V1, что позволяет подключать запальную линию из межклапанного пространства без необходимости установки дополнительного стабилизатора .
• Гибкость монтажа: Мультиблок может монтироваться в любом положении, горизонтально или вертикально, с ориентацией магнитов электромагнитных катушек вверх .
• Высокоточная настройка выходного давления: пропорциональный регулятор выходного давления соответствует DIN EN 88 Класс А Группа 2 .
• Простота замены фильтра: Фильтр может быть заменён без демонтажа мультиблока .

Области применения

• Промышленные и коммунальные котельные с одноступенчатыми газовыми горелками .
• Водогрейные и паровые котлы средней и большой мощности.
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur, Ecoflam, Lamborghini и других .
• Системы газоснабжения, работающие на природном газе, сжиженном газе и других нейтральных газообразных средах, газы семейств 1, 2, 3 .

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Мультиблок крепится к газопроводу через резьбовые фланцы. Для присоединения Rp 1 1/4 используются фланцы серии VS, арт. 134940, или серии MS, арт. 171730 . Прокладки входят в комплект фланцев. Допускается любое положение установки, но рекомендуется ориентировать электромагниты вверх .
• Электрическое подключение: Для подключения мультиблока, клапанов, используется штекер 210319, для подключения реле давления — штекер 210318, оба приобретаются отдельно . Медленное открытие клапана V2 задаётся заводскими настройками, но может быть скорректировано при пусконаладке с помощью регулировочного винта . Регулируемые параметры: расход газа на клапане V2/1 и V2/2, стадия скоростного подъема и скорость открытия клапана V2 .
• Фильтрация газа: Несмотря на наличие встроенного фильтра, перед мультиблоком в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки и может очищаться или заменяться при техническом обслуживании .
• Настройка выходного давления: Регулировка выходного давления в пределах 4-50 мбар производится с помощью регулировочного винта на корпусе регулятора, защищён колпачком . Настройка должна проводиться с использованием манометров до и после мультиблока .
• Обслуживание и диагностика: Периодически проверяйте герметичность соединений, чистоту фильтра, работу электромагнитных клапанов по характерному щелчку и срабатывание реле давления. При выходе из строя мультиблок ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, арт. 226170, или совместимый аналог .
• Температурный режим: Эксплуатация в неотапливаемых помещениях допускается в диапазоне от -15 до +70 °C . При использовании сжиженного газа, пропан-бутан, температура окружающей среды не должна опускаться ниже 0 °C, чтобы избежать конденсации влаги и обмерзания .
• Специальное указание: Данная модель предназначена для одноступенчатой работы. Клапан V2 открывается медленно, что обеспечивает плавный розжиг горелки . Для защиты внутренних компонентов на входе установлен фильтр, отсеивающий механические частицы. Требуется регулярная замена фильтра для предотвращения засорения электромагнитных клапанов .

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация фланцы, штекеры может не входить в базовую поставку и заказывается отдельно .
