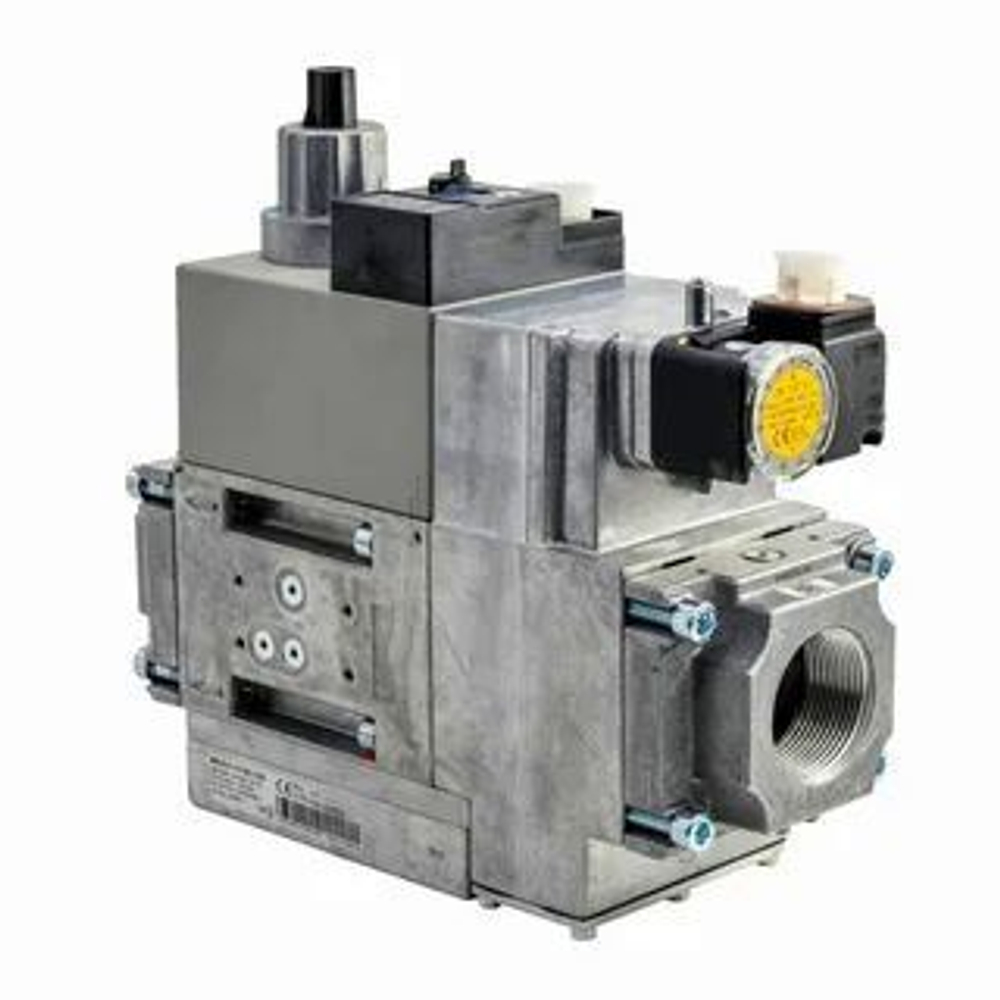

Dungs MB-DLE 415 B01 S22 Газовый мультиблок. Альтернатива

DUNGS MB-DLE 415 B01 S22.

Газовый мультиблок альтернатива Dungs MB-DLE 415 B01 S22 артикул: 226800 (изготовитель ИП Волынская Н.Г.) разработан для комплектации одноступенчатых газовых горелок. Характеризуется функциональностью, компактным исполнением, надежностью, высоким уровнем пылевлагозащиты. Обеспечивает контроль и управление подачей газа и безопасную эксплуатацию котельной установки.

Особенности:

В компактной конструкции мультиблока объединены регулятор, фильтр, электромагнитные клапаны класса А и реле давления газа мини GW 150 A5. Управление клапанами – раздельное.

Мультиблок рассчитан на эксплуатацию в системах с максимальным давлением газа 360 мбар и одноступенчатым принципом действия.

Конструкция произведена в соответствии со стандартом электрозащиты IP 54. Реле давления установленное на корпус газовой арматуры, отвечает за контроль минимального давления газа перед 1-ым электромагнитным клапаном.

Регулятор давления стабилизирует работу горелки при эксплуатации котельной установки. Поддержание заданного уровня давления осуществляется в автоматическом режиме. Регулировка выходных параметров в диапазоне от 4 до 20 мбар выполняется на клапане V1 при установке и пуско-наладке мультиблока.

Предварительный грязеулавливатель установлен на входе мультиблока. Фильтр очищает входящий газ от посторонних механических примесей. Предохранительные клапаны защищают от аварий при перепадах давления газа в подающем газопроводе.

Быстрое закрытие э/м клапана, размещенного со стороны входа, обеспечивает герметичность газовой линии. Медленное открытие на выходе газа способствует плавному пуску горелки.

Компактные размеры мультиблока позволяют устанавливать его в основные типы горелок популярных производителей.

Дополнительно можно установить устройства: блок контроля герметичности, клапан газопровода безопасности и пр.

Основные характеристики:

· Режим эксплуатации: одноступенчатый;

· Максимальное избыточное давление: 360 мбар;

· Диапазон входного давления газа: от 15 до 360 мбар;

· Диапазон выходного давления: от 4 до 20 мбар;

· Управление клапанами V1 и V2: раздельное;

· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";

· Электромагнитные клапаны V1 и V2: Класса А;

· Реле давления: GW 150 A5;

· Встроенный фильтр: предварительный фильтр;

· Класс пылевлагозащиты: IP 54.
