Dungs MB-DLE 415 B01 S52.

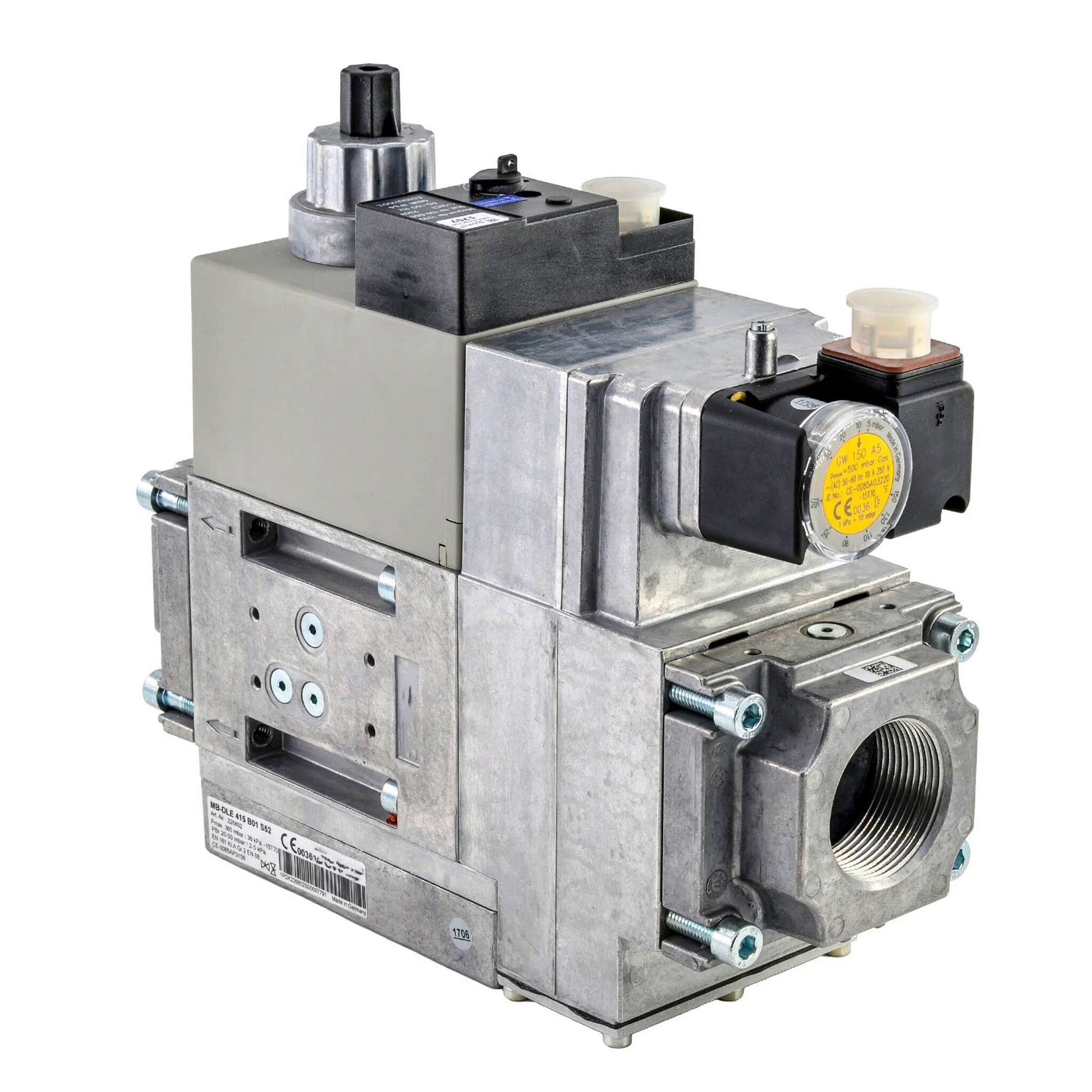

Газовый мультиблок альтернатива Dungs MB-DLE 415 B01 S52 артикул: 226802 (изготовитель ИП Волынская Н.Г.) – функциональное устройство для оснащения систем регулирования и безопасной эксплуатации одноступенчатой горелки. Компактные габариты позволяют устанавливать мультиблок в горелки большинства производителей. Диапазон входного давления: от 15 до 360 мбар. Модуль подходит для работы с газами семейства 1, 2, 3 и иной нейтральной газообразной среды. Быстрое закрытие автоматических э/м клапанов гарантирует надежность и безопасность газовой установки.
Комплектация и особенности:
Газовый мультиблок Dungs MB-DLE имеет компактную конструкцию, в которой объединены два автоматических быстрозакрывающихся клапана класса А, реле GW 150 A5, регулятор давления, фильтр очистки газа.
Электромагнитные запорные клапаны имеют раздельное управление. Оба быстро закрываются, открываются быстро (первый клапан) и медленно (второй). Благодаря быстрому закрытия входного клапана обеспечивается моментальное прекращение подачи газа на горелку. Медленное открывание второго клапана способствует плавному розжигу горелки.
Мультиблок Dungs рассчитан на максимальное входное давление газа 360 мбар. Устанавливается в горелки с одноступенчатым принципом действия. Устройство легко встраивается в газопровод с помощью резьбовых соединений Rp 1"-2".
При изготовлении корпуса и элементов, контактирующих с газообразной средой, использованы материалы, стойкие к составу газа и внешним воздействиям: алюминий, сталь, латунь, силопрен, бутадиен-нитрильный каучук. Электрозащита корпуса соответствует стандарту IP 54.
Реле давления газа мини, установленное на корпус газового мультиблока, отвечает за постоянный контроль наличия минимального давления газа перед первым э/м клапаном.
Регулятор служит для стабилизации давления. Заданные параметры давления поддерживаются автоматически. Регулировка выходных значений осуществляется при монтаже модуля и пусконаладочных работах.
Предварительный фильтр удаляет из газа посторонние примеси, защищая устройство от износа и порчи. Обязательна установка основного фильтра в газопровод.
· Основные характеристики:
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 20 до 50 мбар;
· Управление клапанами V1 и V2: раздельное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: предварительный фильтр;
· Класс пылевлагозащиты: IP 54.
