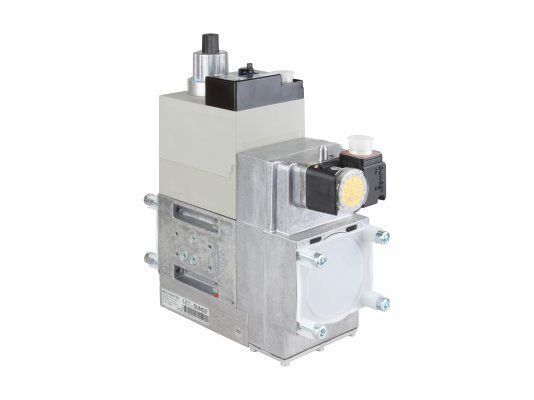

Газовый мультиблок DUNGS MB-DLE 420 B01 S22, арт. 226804 — одноступенчатый газорегуляторный узел для промышленных горелок

Мультифункциональный блок GasMultiBloc DUNGS MB-DLE 420 B01 S22,(альтернатива ИП Волынская Н.Г.) арт. 226804 — это компактное универсальное устройство, объединяющее в одном корпусе фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5. Модель DUNGS MB-DLE 420 B01 S22 предназначена для одноступенчатого режима эксплуатации и широко применяется в газовых горелках малой и средней мощности ведущих мировых производителей, включая Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, а также в котельных и технологических установках, где требуется надежное, компактное и сертифицированное газовое оборудование.

Технические характеристики DUNGS MB-DLE 420 B01 S22

• Оригинальный артикул DUNGS: 226804.
• Модель: MB-DLE 420 B01 S22.
• Режим эксплуатации: одноступенчатый.
• Управление клапанами V1 и V2: раздельное.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Время открытия клапана V2: плавное, медленное открытие, менее 20 секунд, скорость открытия регулируется.
• Максимальное избыточное давление: 360 мбар, 36 кПа.
• Диапазон входного давления: 15-360 мбар.
• Диапазон выходного давления настройка: 4-20 мбар.
• Присоединение: фланцевое (резьба) Rp 2", DN20.
• Класс пылевлагозащиты: IP54.
• Рабочая температура окружающей среды: от -15 до +70 °C.
• Материал корпуса: алюминий.
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161, группа 2.
• Встроенный фильтр: есть, двухслойный фильтр тонкой очистки с размером ячеек 0.8 мм.
• Встроенное реле давления: GW 150 A5, контроль минимального давления.
• Габариты В×Ш×Г: 300×100×283 мм.
• Вес: 7.8 кг.
• Срок службы: 10 лет.
• Страна происхождения: Германия.

Расшифровка обозначения MB-DLE 420 B01 S22

• MB — MultiBloc, мультифункциональный блок.
• D — наличие главного дросселя на клапане V2.
• LE — медленное открытие клапана V2, время открытия около 20 секунд.
• 420 — типоразмер, присоединение Rp 2", DN20, V2 — двойное седло.
• B01 — конструктивное исполнение: один регулятор давления и два клапана V1 и V2.
• S22 — серия с раздельным управлением клапанами V1 и V2 и диапазоном выходного давления 4-20 мбар.

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого мультиблока в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• DUNGS: 226804, 224475 MB-DLE 420 B01 S22 AC230V S GW50A5, 21903E0-CU.
• Riello: 3970530, 3970599, 3970553, 3970258, 3970554, 3970256, 3970144, 3970250, 3970180, 3970198, 3970257, 3970181, 3970546, 3970547, 3970544, 3970548, 3970549, 3970550, 3970558, 3970182.
• Ecoflam: 65323602, 65323609, 65323610.
• Baltur: 23371, 31312, 132724, 132650, 31420.
• Elco: 13012424, 13023734, 13020503, 13023735, 13012743, 253535.
• Oilon: 36749087, 36749055, 36749054, 36749056, 36749057.
• Cuenod: 13012424, 13023734, 13020503, 13023735, 13012743.
• Lamborghini: 8012210, 8012250, F3680241.
• Buderus/Bosch: 5181936, 5181938.
• Baltur код производителя: 0005090214.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Устройство и принцип работы

• Компактная моноблочная конструкция: Газовый мультиблок MB-DLE 420 B01 S22 объединяет в одном алюминиевом корпусе несколько ключевых компонентов газовой рампы: фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5. Это упрощает монтаж, экономит место и повышает надёжность.
• Принцип действия: Газовый поток поступает через входное отверстие и проходит через встроенный сетчатый фильтр, который задерживает механические примеси. Затем газ проходит через первый электромагнитный клапан V1, быстрое открытие и закрытие. Далее газ попадает в камеру регулятора, где поддерживается заданное стабильное выходное давление, настраиваемое от 4 до 20 мбар. После регулятора газ проходит через второй электромагнитный клапан V2. Особенность данной модели — одноступенчатый режим работы с медленным (плавным) открытием клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении. Скорость открытия регулируется.
• Встроенный контроль минимального давления: Датчик-реле давления GW 150 A5 контролирует уровень давления газа перед первым клапаном во входной камере. Если давление падает ниже заданной уставки, реле размыкает цепь безопасности, и система управления горелкой блокирует запуск или аварийно останавливает работу.

Особенности конструкции и преимущества

• Одноступенчатый режим работы с раздельным управлением клапанами V1 и V2 S22: Ключевая особенность модели — одноступенчатое регулирование давления газа с медленным (плавным) открытием клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении. Раздельное управление клапанами V1 и V2 позволяет гибко настраивать режимы работы горелки.
• Регулировка расхода и скорости открытия: На клапане V2 предусмотрена регулировка расхода газа, дроссель, а также возможность настройки скорости его открытия, гидравлическая задержка. Стадия скоростного подъема и скорость открытия клапана V2 регулируются.
• Встроенный фильтр тонкой очистки: Наличие двухслойного фильтра с размером ячеек 0.8 мм защищает внутренние элементы, клапаны, регулятор, от загрязнений, которые могут попасть с газом из газопровода. Однако, обязательна установка основного фильтра перед мультиблоком для максимальной защиты. Фильтр мультиблока является дополнительной ступенью очистки.
• Высокая пропускная способность: Применение двойного седла клапанов обеспечивает высокий коэффициент расхода при низком перепаде давления.
• Удобство интеграции и дооснащения: На корпус мультиблока могут монтироваться дополнительные устройства: второй датчик-реле давления, блок контроля герметичности VPS, клапан для запальной линии и другие.
• Устойчивость к внешним воздействиям, IP54: Корпус со степенью защиты IP54, защита от пыли и водяных брызг, позволяет монтировать мультиблок в стандартных котельных, а также в помещениях с повышенной влажностью.
• Регулировка выходного давления осуществляется на клапане V1: Это важная конструктивная особенность: стабилизатор выходного давления интегрирован в линию, проходящую через клапан V1, что позволяет подключать запальную линию из межклапанного пространства без необходимости установки дополнительного стабилизатора.
• Гибкость монтажа: Мультиблок может монтироваться в любом положении, горизонтально или вертикально, с ориентацией магнитов электромагнитных катушек вверх.
• Высокоточная настройка выходного давления: пропорциональный регулятор выходного давления соответствует DIN EN 88 Класс А Группа 2.
• Простота замены фильтра: Фильтр может быть заменён без демонтажа мультиблока.

Области применения

• Промышленные и коммунальные котельные с одноступенчатыми газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности.
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur, Ecoflam, Lamborghini и других.
• Системы газоснабжения, работающие на природном газе, сжиженном газе и других нейтральных газообразных средах, газы семейств 1, 2, 3.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Мультиблок крепится к газопроводу через резьбовые фланцы. Для присоединения Rp 2 используются фланцы, которые приобретаются отдельно. Допускается любое положение установки, но рекомендуется ориентировать электромагниты вверх.
• Электрическое подключение: Для подключения мультиблока, клапанов, используется штекер, который приобретается отдельно. Клапан V2 имеет электромагнитную катушку для плавного открытия. Медленное открытие клапана V2 задаётся заводскими настройками, но может быть скорректировано при пусконаладке с помощью регулировочного винта. Регулируемые параметры: расход газа на клапане V2/1 и V2/2, стадия скоростного подъема и скорость открытия клапана V2.
• Фильтрация газа: Несмотря на наличие встроенного фильтра, перед мультиблоком в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки и может очищаться или заменяться при техническом обслуживании.
• Настройка выходного давления: Регулировка выходного давления в пределах 4-20 мбар производится с помощью регулировочного винта на корпусе регулятора, защищён колпачком. Настройка должна проводиться с использованием манометров до и после мультиблока.
• Обслуживание и диагностика: Периодически проверяйте герметичность соединений, чистоту фильтра, работу электромагнитных клапанов по характерному щелчку и срабатывание реле давления. При выходе из строя мультиблок ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, арт. 226804, или совместимый аналог.
• Температурный режим: Эксплуатация в неотапливаемых помещениях допускается в диапазоне от -15 до +70 °C. При использовании сжиженного газа, пропан-бутан, температура окружающей среды не должна опускаться ниже 0 °C, чтобы избежать конденсации влаги и обмерзания.
• Специальное указание: Данная модель предназначена для одноступенчатой работы. Клапан V2 открывается медленно, что обеспечивает плавный розжиг горелки. Для защиты внутренних компонентов на входе установлен фильтр, отсеивающий механические частицы. Требуется регулярная замена фильтра для предотвращения засорения электромагнитных клапанов.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация фланцы, штекеры может не входить в базовую поставку и заказывается отдельно.
