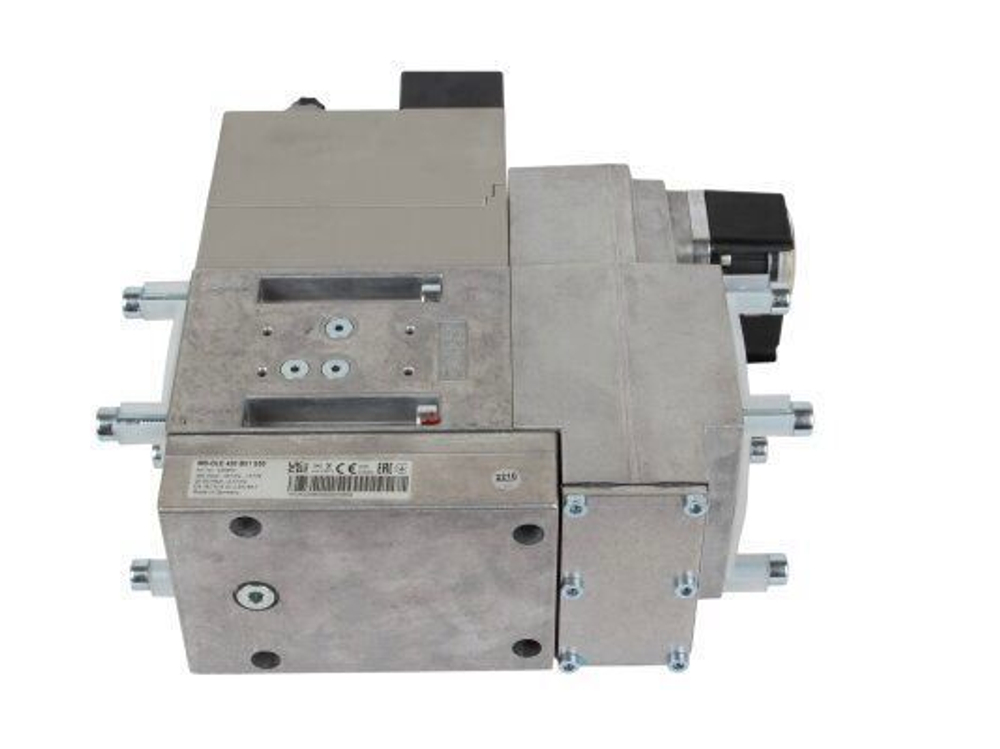

DUNGS MB-DLE 420 B01 S50.
Газовый мультиблок альтернатива Dungs MB-DLE 420 B01 S50 артикул: 226805(изготовитель ИП Волынская Н.Г.) – компактное устройство регулирования и безопасности газовой установки. Предназначено для горелок с одноступенчатым режимом регулирования мощности. Многофункциональный блок рассчитан на давление газа максимум 360 бар. Используется для комплектации широкого спектра горелочных устройств известных брендов.
Особенности:
В компактном модуле совмещены два автоматических клапана класса А, регулятор давления, реле, предварительный фильтр. Электромагнитные клапаны имеют совместное управление, что повышает надежность работы многофункционального устройства и котла в целом.
Оба электромагнитных клапана быстро закрываются, обеспечивая герметичность системы и безопасную эксплуатацию газовой установки. Открытие первого клапана осуществляется быстро, второго – медленно, что способствует плавному розжигу горелки. Скорость открытия выходного клапана регулируется.
Мультиблок подходит для систем с давлением от 15 до 360 мбар и одноступенчатым принципом действия.
Корпус и конструктивные элементы, контактирующие с газообразной средой, произведены из алюминия, стали, латуни, бутадиен-нитрильного каучука. Мультиблок выполнен по стандартам электрозащиты IP 54.
Регулятор давления отвечает за стабильную работу газового оборудования. Регулирует выходное давление газа с учетом заданных настроек. Корректировка давления газа на выходе осуществляется при установке и пусконаладочных работах.
На корпусе закреплено реле давления, которое контролирует минимальное давление на входе перед первым автоматическим клапаном, что предотвращает аварийные ситуации при перепадах давления в подающей магистрали.
Предварительный фильтр, смонтированный на входе мультиблока, очищает газ от механических частиц и посторонних примесей, что способствует дополнительной защите клапанов. Обязательна установка в газопровод основного фильтра.
Быстрый и надёжный монтаж модуля регулирования и безопасности осуществляется при помощи резьбовых фланцев Rp 1"-2".
В конструкции использованы двойные сёдла, что обеспечивает повышенную пропускную способность. Дополнительно возможна установка других устройств: блока контроля герметичности, клапана газопровода безопасности и пр.
Основные характеристики:
· Режим эксплуатации: одноступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 20 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: предварительный фильтр;
· Класс пылевлагозащиты: IP 54;
· Вес: 5 кг.
