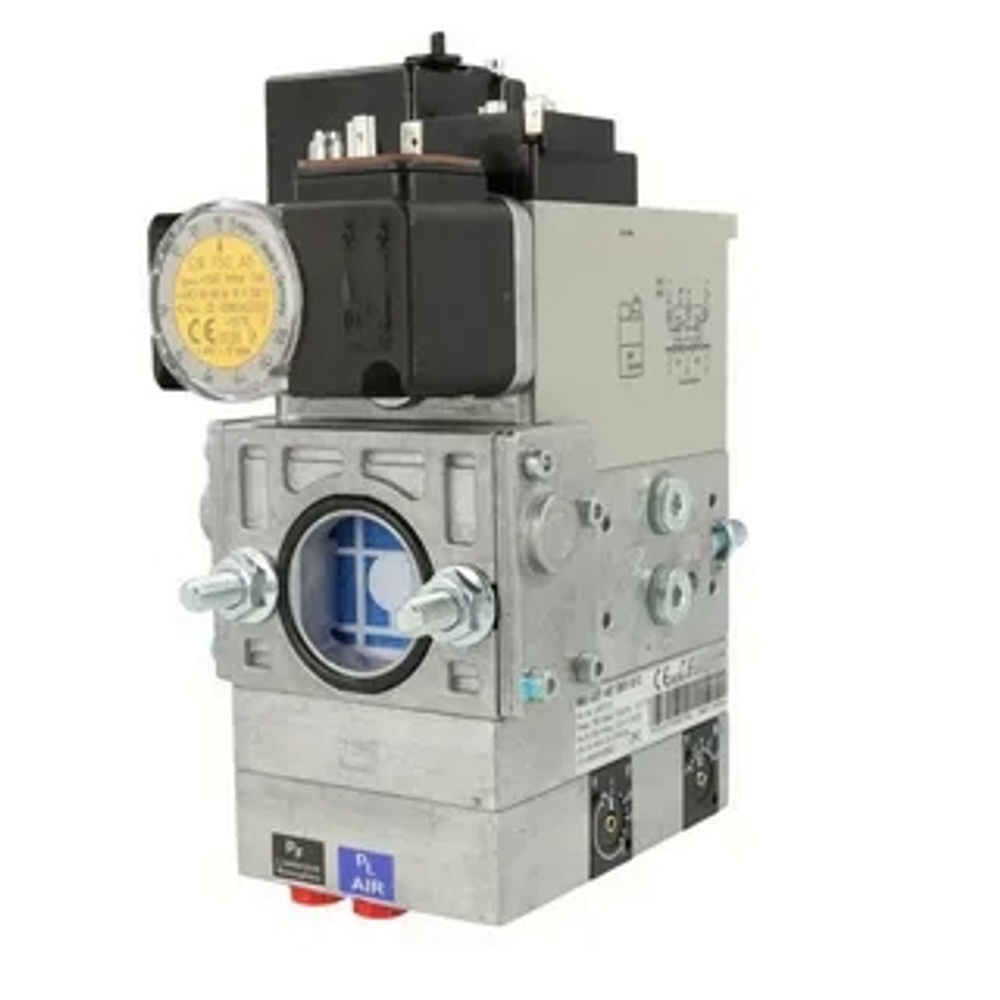

Dungs MB-VEF 407 B01 S12, 247315 Газовый мультиблок

Dungs MB-VEF 407 B01 S12, 247315

Газовый мультиблок Dungs MB-VEF 407 B01 S12 : Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации. Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1. Компенсация давления в камере сгорания, коррекция нулевой точки. Управление клапанами: раздельное. Вид защиты: стандарт IP 54. Электромагнитные клапаны V1 и V2 класса А . Макс. избыточное давление газа 360 мбар. Диапазон входного давления газа 5-100 мбар.  Диапазон выходного давления газа 0,5-100 мбар.  Встроенный фильтр: стандартный фильтр, синий. Реле давления газа мини GW 150 A5. Резьбовое соединение Rp 1/2" - 3/4".

Универсальный газовый мультиблок Dungs MB-VEF 407 B01 S12 применяется в составе газовых горелок в промышленных котельных и технологических установках, обеспечивает бесступенчатый плавный режимом эксплуатации. Благодаря точной настройке соотношения газа и воздуха, создается оптимальная газо-воздушная смесь, что позволяет использовать блок в горелках с воздуходувками или предварительным смешением.

Блок (артикул 247315) объединил в одной конструкции:

·         2 автоматических электромагнитных клапана с раздельным управлением;

·         реле давления GW 150 A5;

·         регулятор смеси газ-воздух;

·         фильтр очистки рабочей среды, сдерживающий загрязнения размеров от 0,8 мм.

Благодаря универсальной посадке, с помощью резьбового фланцевого соединения стандартного размера (,Rp 1/2" - 3/4") газовый модуль может использоваться в качестве комплектующего для горелок большинства производителей.

В комплектацию не входят резьбовые фланцы и штекеры для подключения датчика-реле давления.

Особенности мультиблока:

·         Внешние импульсные трубопроводы (не включены в комплект).

·         Встроенный регулятор обеспечивает оптимальное образование смеси газа и воздуха.

·         Предусмотрена возможность регулировки соотношения смеси «газ – воздух» в широком диапазоне, от 0,75:1 до 3:1.

·         Быстро открывающиеся и закрывающиеся электромагнитные клапаны А-класса.

·         Блочная конструкция позволяет устанавливать дополнительные устройства с учётом производственных задач.

·         Для работы в сложных условиях производства электрические компоненты защищены оболочкой класса IP 54.

Преимущества:

·         гибкая регулировка соотношения «газ» - «воздух»;

·         простой монтаж в газопровод с помощью резьбовых фланцев;

·         сдерживание загрязнений с помощью сетки с ячейками размером 0,8 мм;

·         датчик реле минимального давления, установленный на корпусе;

·         надежная защитная оболочка электрических компонентов, класс IP 54;

·         возможность подключения дополнительных устройств;

·         компактные габариты, незначительный вес.

Основные характеристики:

·         Режим эксплуатации: бесступенчатый плавный;

·         Максимальное избыточное давление: 360 мбар;

·         Диапазон входного давления газа: от 5 до 100 мбар;

·         Диапазон выходного давления: от 0.5 до 100 мбар;

·         Управление клапанами V1 и V2: раздельное;

·         Тип соединения: Rp 1/2", Rp 3/4";

·         Электромагнитные клапаны V1 и V2: Класса А;

·         Реле давления: GW 150 A5;

·         Встроенный фильтр: стандартный фильтр, синий;

·         Класс пылевлагозащиты: IP 54.
